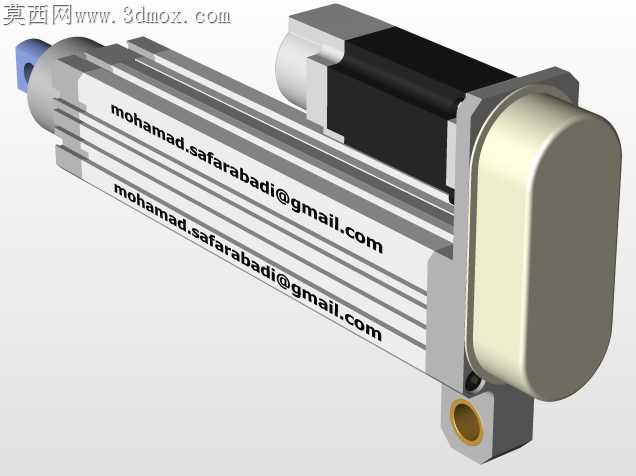

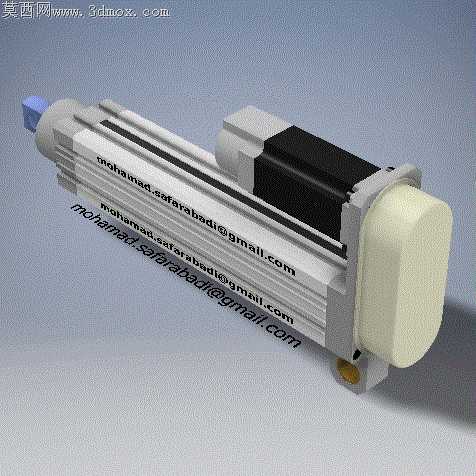

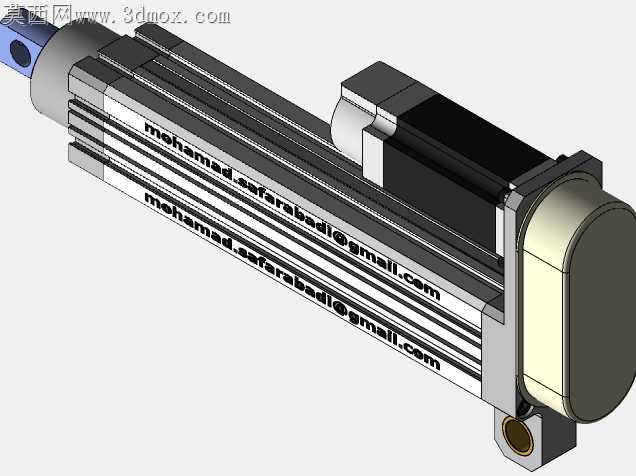

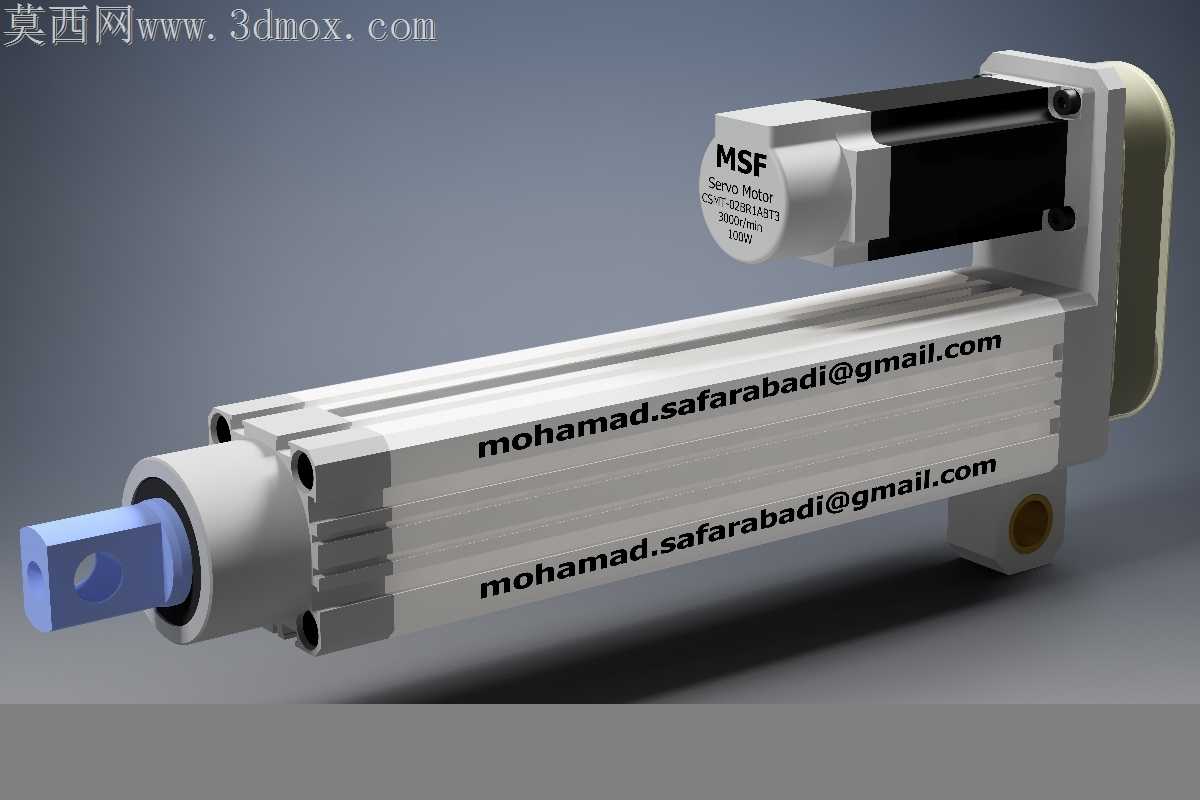

100W伺服驱动滚珠丝杠线性执行机构

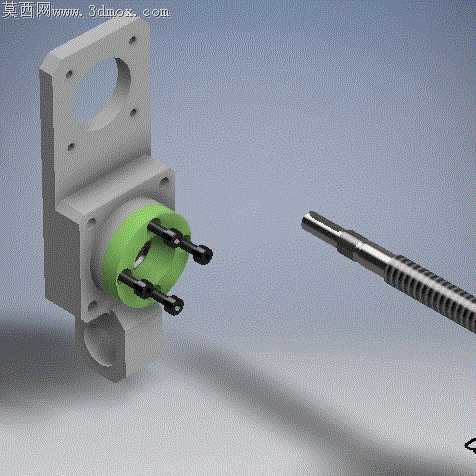

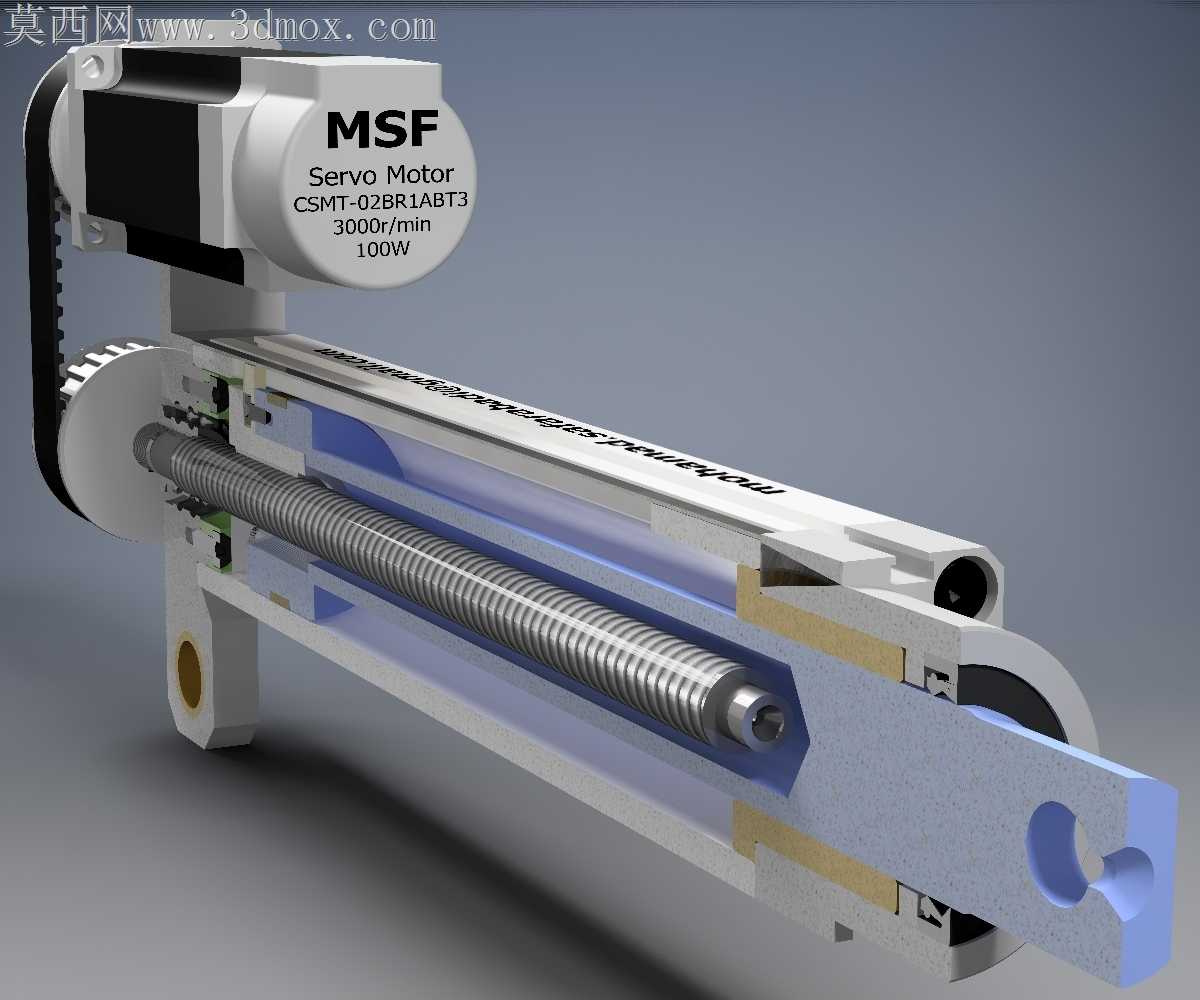

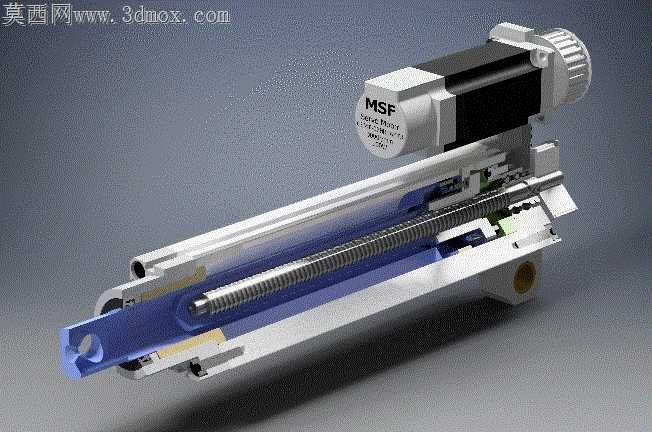

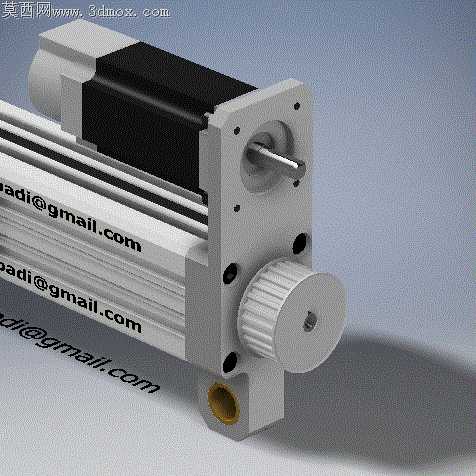

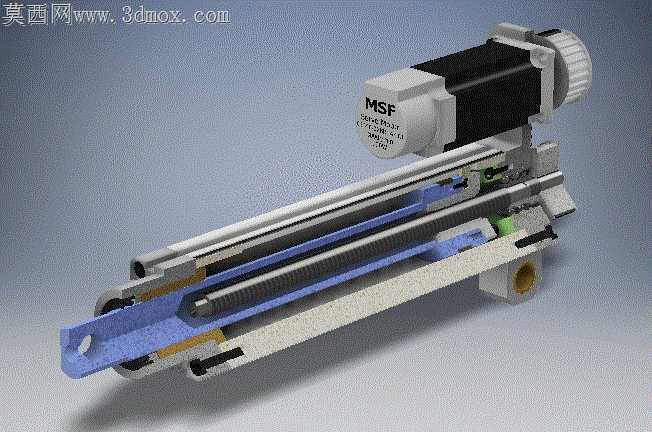

线性执行机构在轻载往复工位的装配公差失控问题，一直是小型自动化产线调试阶段的高频故障点，这款100W规格的执行机构在结构设计阶段就把装配容错空间做进了每一处配合细节里。丝杠副与铝型材基座的配合面没有采用常见的整面贴合设计，而是在靠近伺服端的位置预留了0.02mm的研磨让位区，避免型材挤压成型的平面度误差导致丝杠安装别劲，空载跑合时的扭矩波动能控制在额定值的3%以内，不会出现刚装机就出现异响、卡顿的问题。滑台侧的导环安装位做了偏心微调结构，装配时不需要反复刮研配合面，只需要转动偏心套就能调整导环与导轨的预紧间隙，哪怕是刚入行的装配钳工，也能在十分钟内把滑台的窜动量控制在0.01mm以内，不会因为工人技能差异导致整台设备的运行精度参差不齐。滑轮与同步带的啮合位置特意做了1.5度的导向倾角，同步带运转时不会出现偏磨掉屑的问题，在150mm行程、每分钟60次往复的工况下，带轮的使用寿命能比常规直边结构提升两倍以上，不需要频繁停机更换易损件。平行键与电机输出轴的配合槽做了端部倒角处理，键槽的边缘没有尖锐的应力集中点，伺服电机频繁正反转启停时，不会出现键槽崩裂、键销剪切断裂的故障，200kgf的峰值推力输出时，动力传递的损耗能控制在5%以内。滑台两端的缓冲限位块没有直接固定在型材端面上，而是嵌在型材的预制槽内，缓冲块受冲击时的力会分散到整个型材截面，不会因为频繁撞击导致固定螺丝松动、限位位置偏移。轴承座与电机安装法兰的配合面做了同轴度定位止口，两个部件拼接时不需要打表找正就能保证丝杠与电机轴的同轴度，装配效率比无定位止口的结构提升近一倍，也不会因为同轴度误差导致电机轴承过早磨损。所有外露的螺钉安装孔都做了沉头藏孔设计，螺钉锁紧后头部不会突出安装平面，滑台往复运动时不会剐蹭外围的管线、传感器，避免不必要的设备停机风险。
