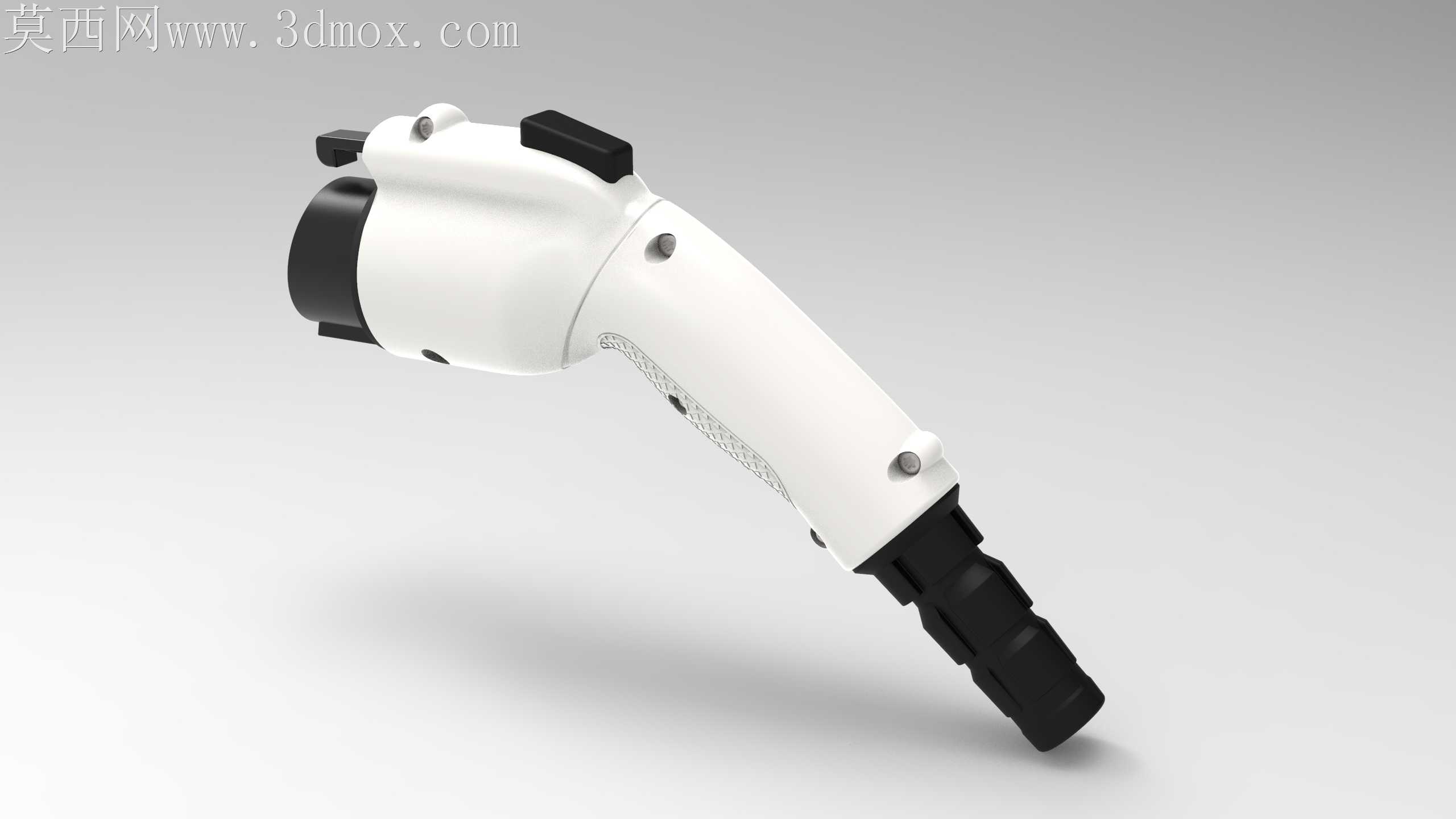

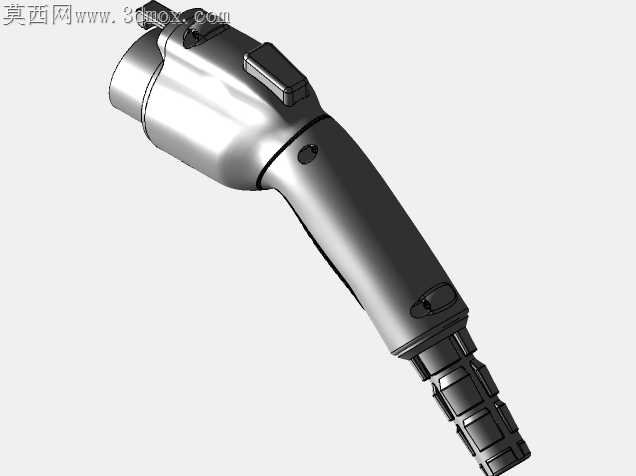

电动汽车交流充电枪SAE J1772插头结构

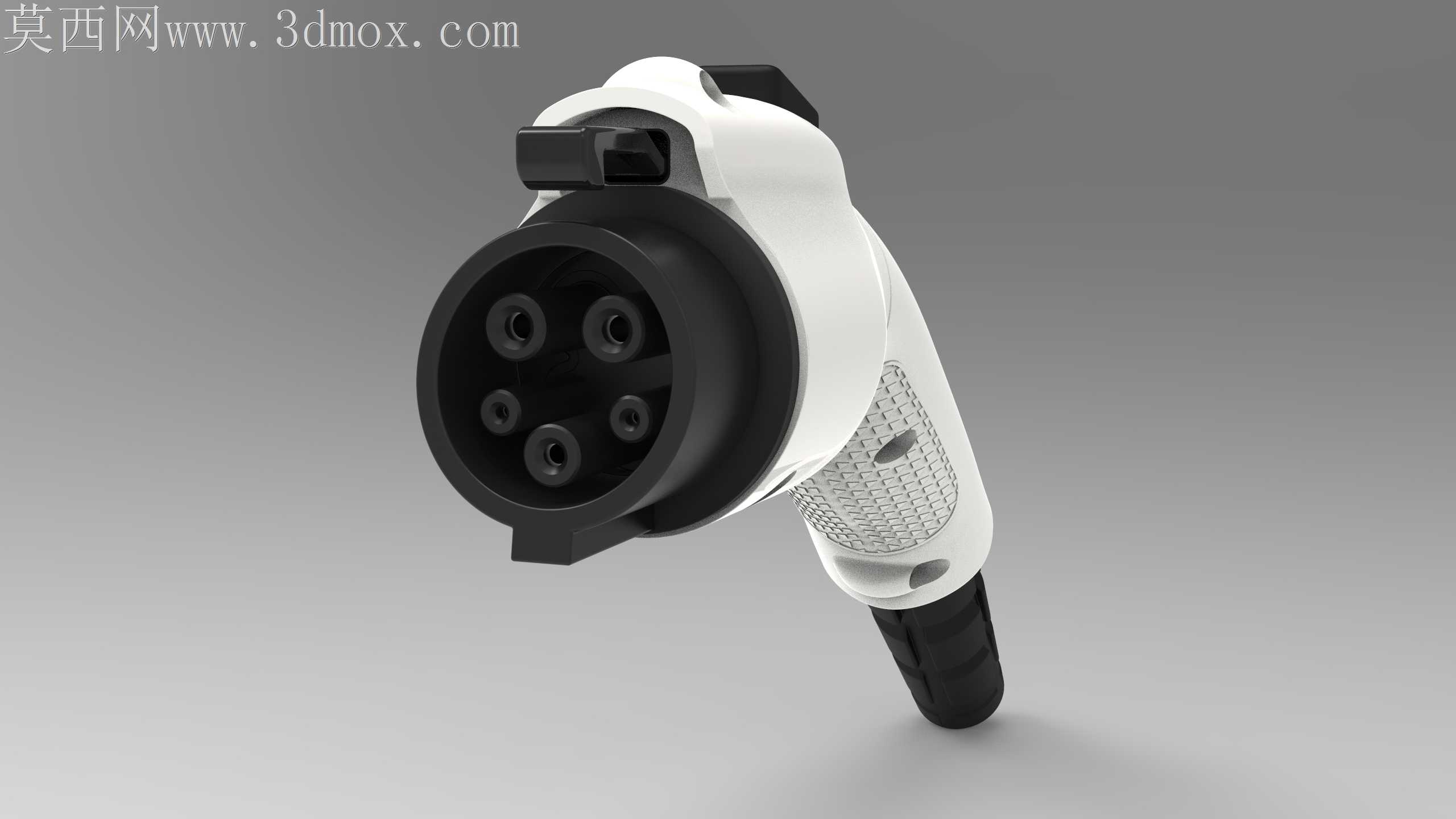

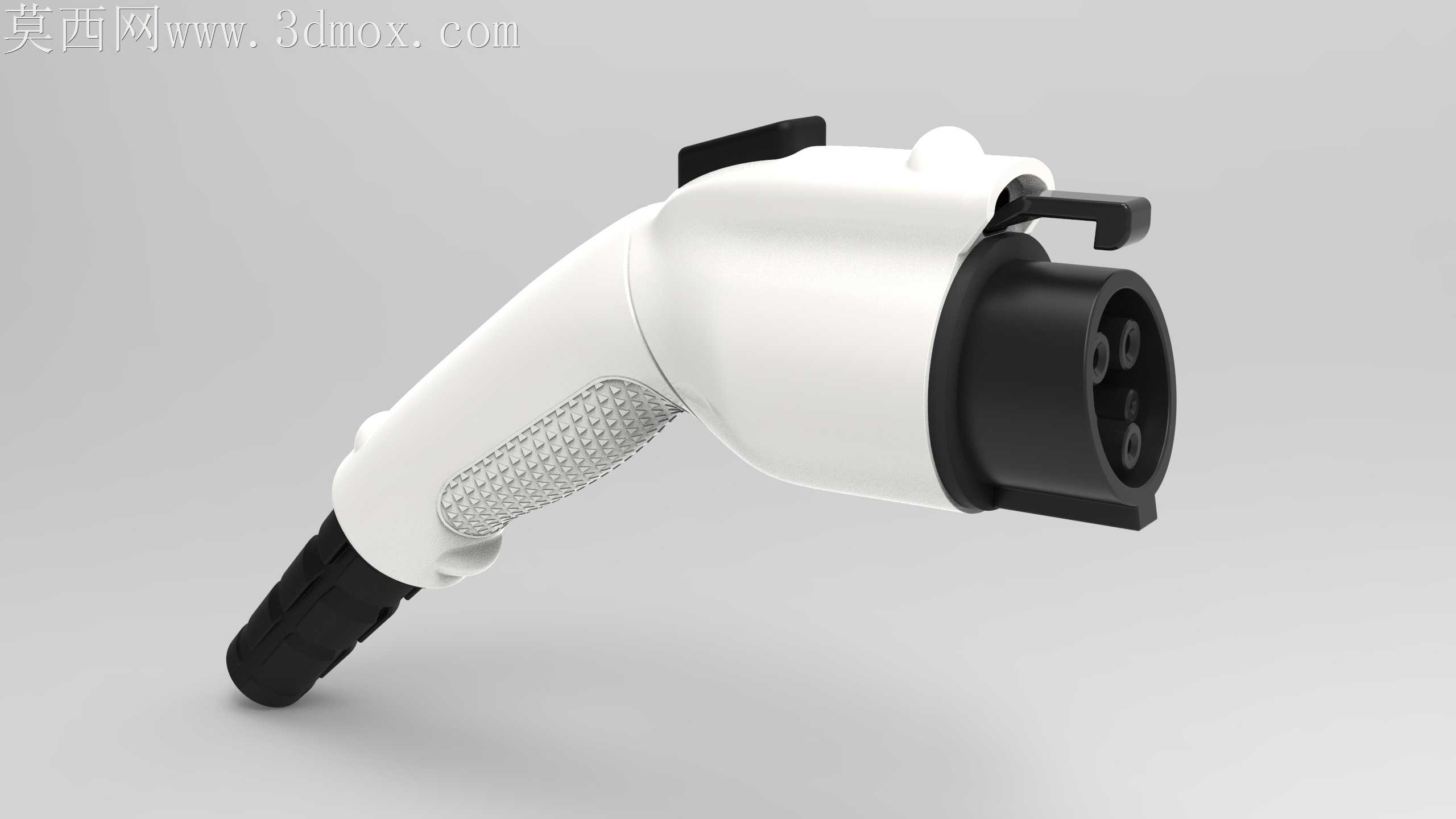

户外露天充电场景下，充电枪手柄长期受暴晒、雨淋、频繁插拔的外力冲击，很多量产产品容易出现握持处防滑纹磨平、枪身接缝渗水、锁扣断裂的问题，这款SAE J1772充电插头的结构设计，恰好针对这些实际工况痛点做了针对性的细节打磨。握持区域的防滑纹理没有做满整个手柄曲面，只在手指自然贴合的握持区间排布细密的颗粒凸点，既避免全包裹纹理带来的注塑脱模难度，也能在戴劳保手套操作时提供足够摩擦力，不会因为手汗或者雨天沾水出现滑脱。枪身主体的曲面过渡没有追求过度顺滑的一体化造型，在手柄与插芯基座的衔接处做了微小的台阶落差，这个落差刚好能挡住顺着枪身流下的雨水，避免液体顺着接缝渗入内部的导电端子区域，不用额外增加密封胶圈的装配工序，就能达到基础的户外防水要求。插芯端的黑色防护套和白色枪身的配合公差控制在0.1mm以内，既不会因为间隙过大出现晃动异响，也不会因为公差过紧导致装配时外壳被顶出白痕，尾部的线缆护套做了渐变的硬度过渡，靠近枪身的部分偏硬，能承受拖拽时的拉扯力，靠近线缆的部分偏软，允许大角度弯折而不会出现护套开裂的问题。顶部的锁扣结构没有做薄片状的易断设计，锁扣根部做了加厚的圆弧过渡，反复插拔上万次也不会出现应力断裂，锁扣的按压行程控制在3mm，按压力度适配成年人单手握持的发力习惯，不用刻意用很大力气就能完成解锁操作。插芯内部的端子排布严格遵循SAE J1772的标准间距，每个端子的固定槽都做了微小的导向倒角，装配导电端子时能自动对位，不会出现端子装歪导致的接触不良问题，枪身内部的走线槽预留了足够的冗余空间，线缆不会因为枪身弯折被挤压破皮，也不会因为空间过大出现内部线缆晃动的异响。
