新能源汽车交流充电枪结构设计

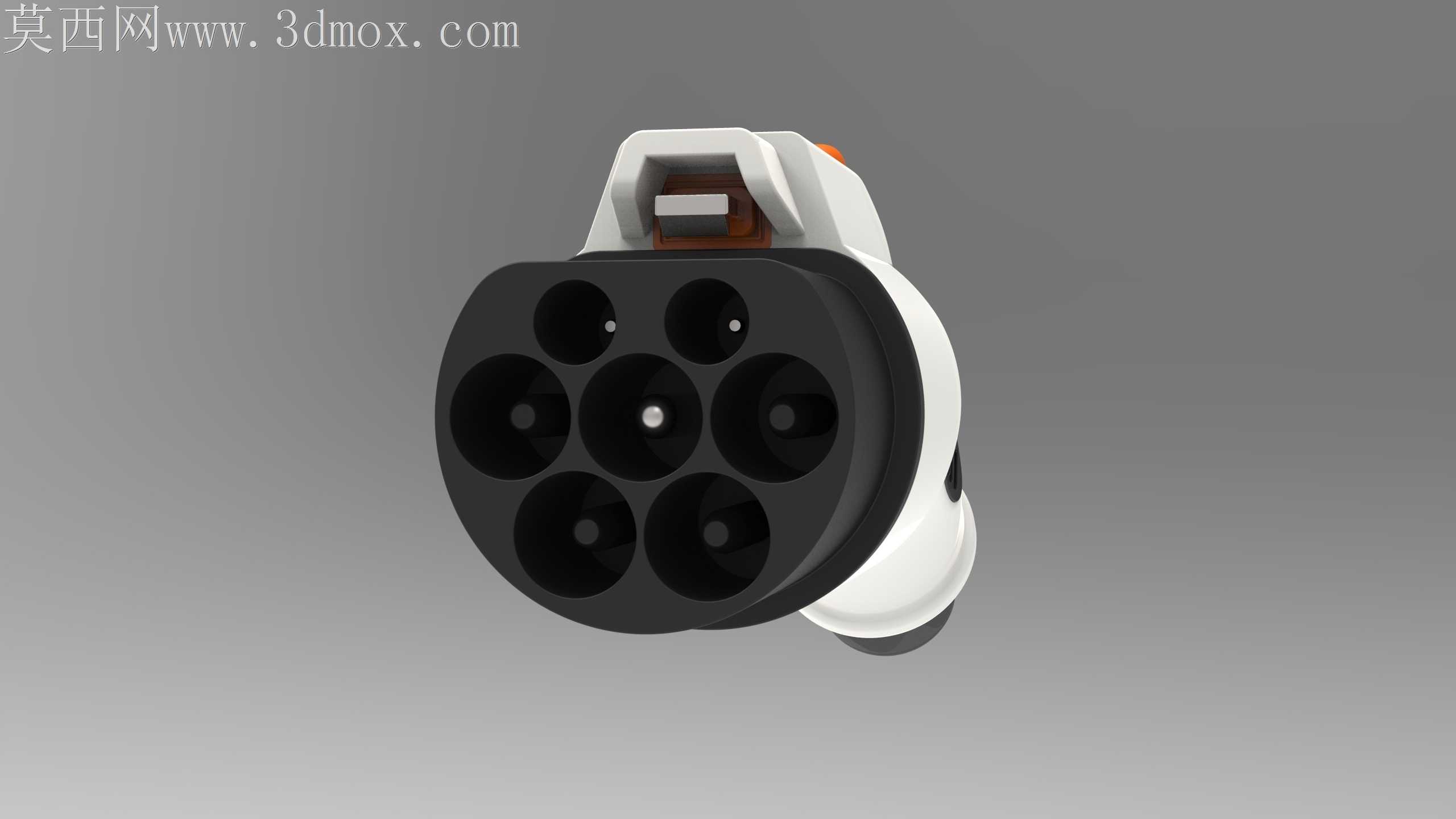

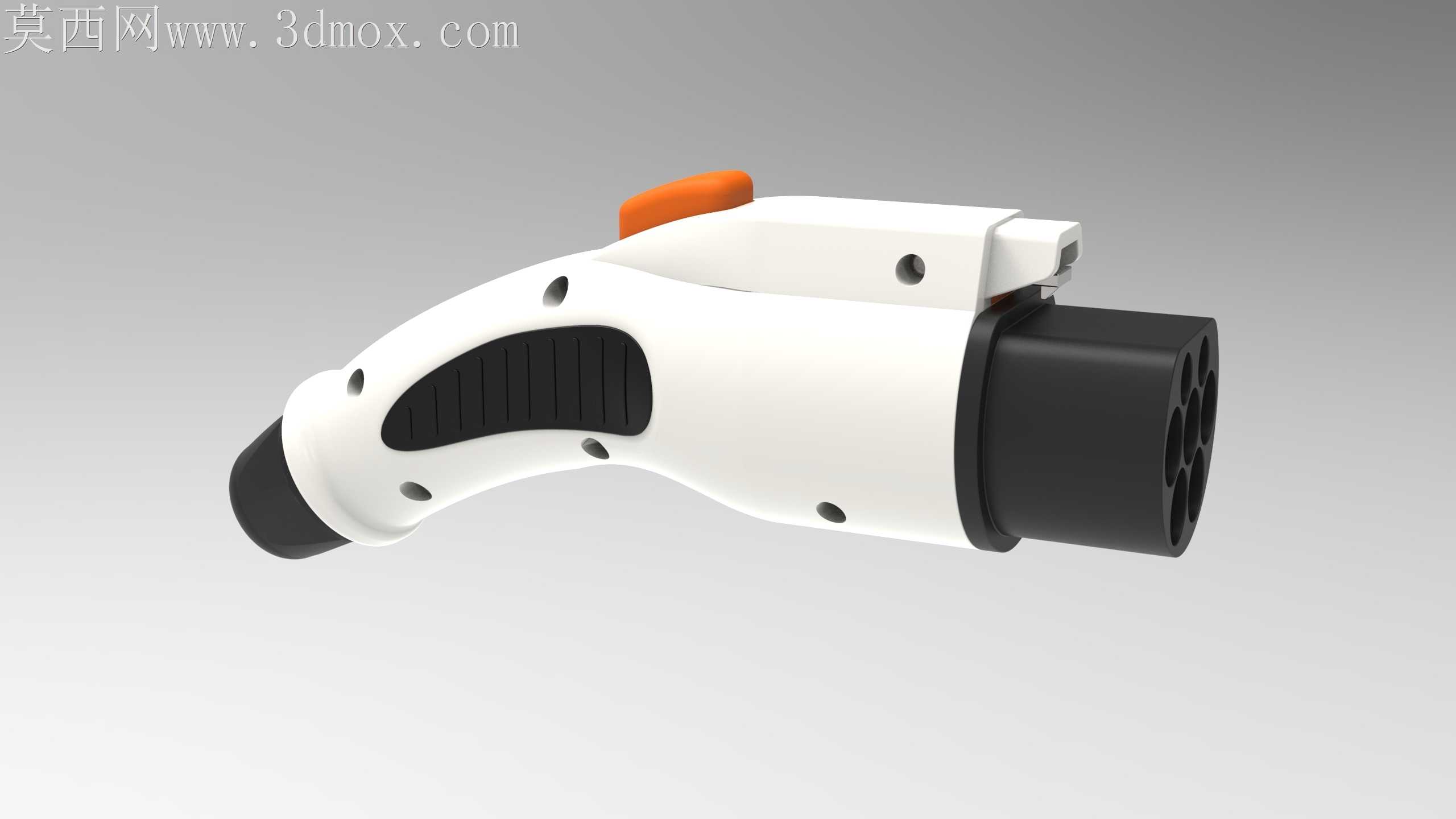

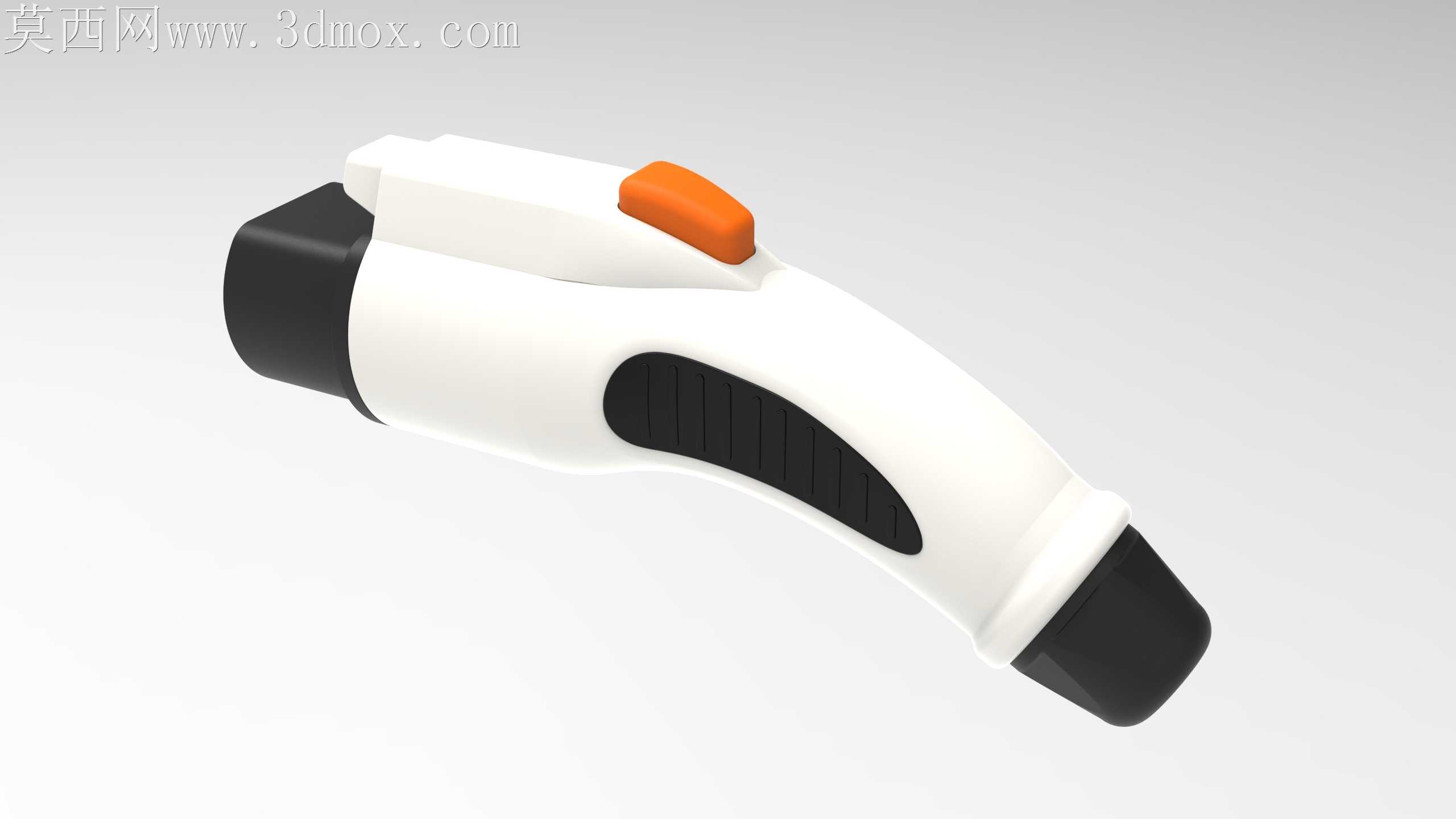

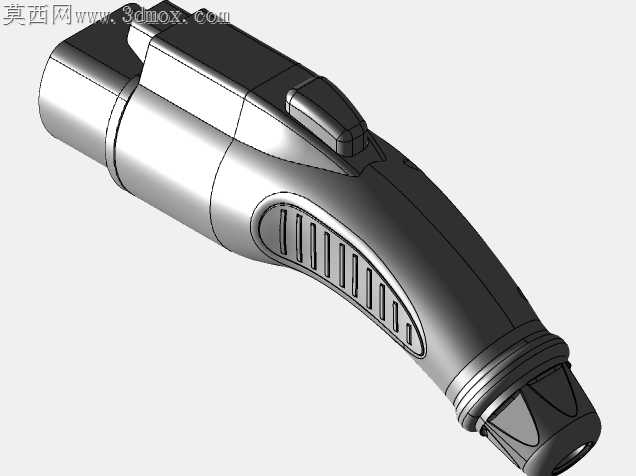

户外充电场景下，充电枪长期面临插拔磨损、温差形变、雨水渗入的多重考验，结构设计阶段的细节取舍直接决定产品的实际使用寿命。枪身握持区的软胶包覆层没有做全周等厚设计，指腹贴合位置加厚1.2mm，对应指关节握持的受力点做内凹弧面过渡，既避免长期插拔硌手，也能在冬季低温环境下减少硬塑料壳体直接传递的冰感。顶部的橙色解锁按键做了0.8mm的下沉式限位，按键边缘和壳体的配合间隙控制在0.3mm以内，既不会因为间隙过大卡入沙尘导致按键卡滞，也不会因为间隙过小在高温暴晒壳体膨胀时出现按键按压失效的问题。枪头插合端的黑色绝缘基座和白色主壳体之间做了双层止口结构，内层止口挡水，外层止口抗扭，日常插拔时哪怕出现偏斜受力，扭矩会先被外层止口承接，不会直接作用在内部的导电端子固定座上，避免端子偏位导致的接触电阻过大问题。握持区的散热孔没有直接打通到内部腔体，而是做了迷宫式的透气通道，平衡内外气压差的同时，能阻挡飞溅的雨水和扬尘直接进入腔体内部，哪怕雨天户外充电，斜向溅落的雨水也会顺着通道的导流槽从壳体底部的排水孔流出，不会积存在内部。线缆出线端的防弯折护套做了三段式变刚度设计，靠近枪身的第一段硬度最高，承接插拔时的扭转力，中间段硬度适中适配日常弯折，最外段硬度最低贴合线缆外皮，避免反复弯折导致的线缆外皮开裂。内部端子固定座的每个插孔都做了独立的导向锥面，插合时哪怕出现3度以内的角度偏差，端子也能顺着锥面滑入正确位置，不会出现插针顶弯的问题。解锁按键的复位弹簧没有选用常规的圆柱螺旋弹簧，而是采用了异形弹片结构，减少弹簧在腔体内的占用空间，同时避免长期使用后弹簧歪斜导致的按键回弹无力。壳体的合模线特意设置在握持区的侧下方，不会出现在手掌直接贴合的区域，省去后续打磨合模线的工序，也不会因为合模线的毛刺影响握持手感。枪身表面的哑光纹理做了差异化处理，握持区的纹理粗糙度更高，出汗时也能保持足够摩擦力，非握持区的纹理更细腻，减少表面灰尘附着，日常擦拭清洁更方便。
