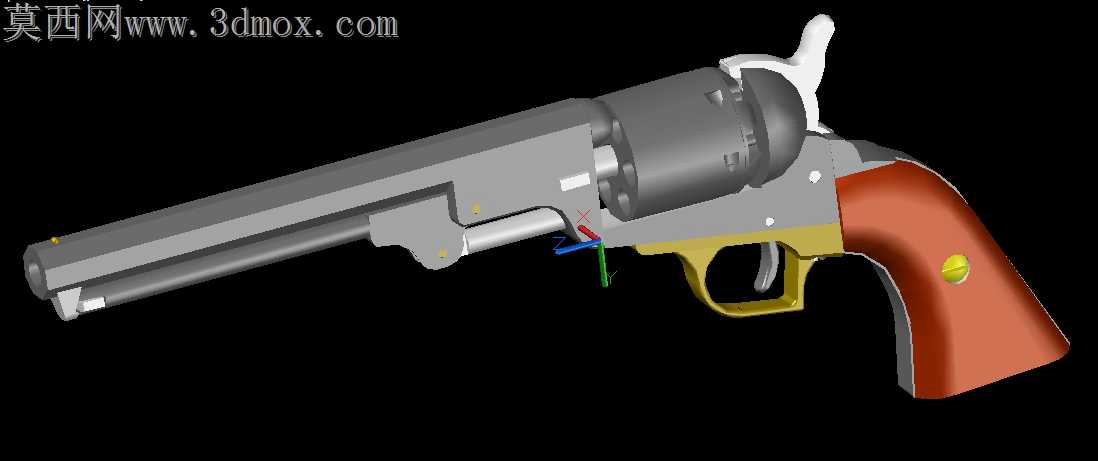

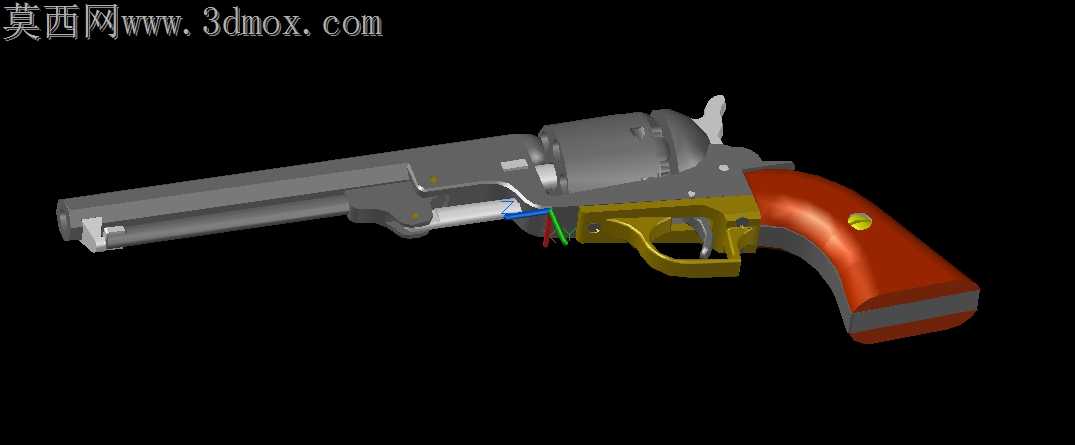

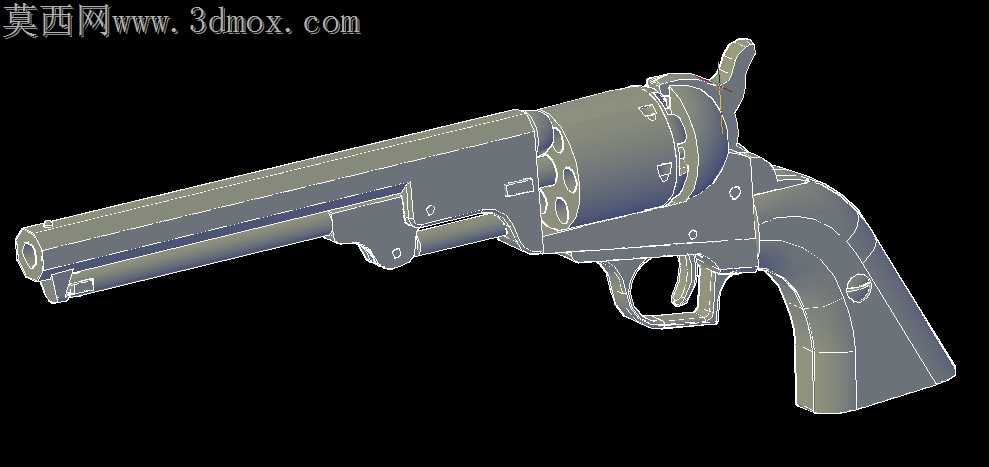

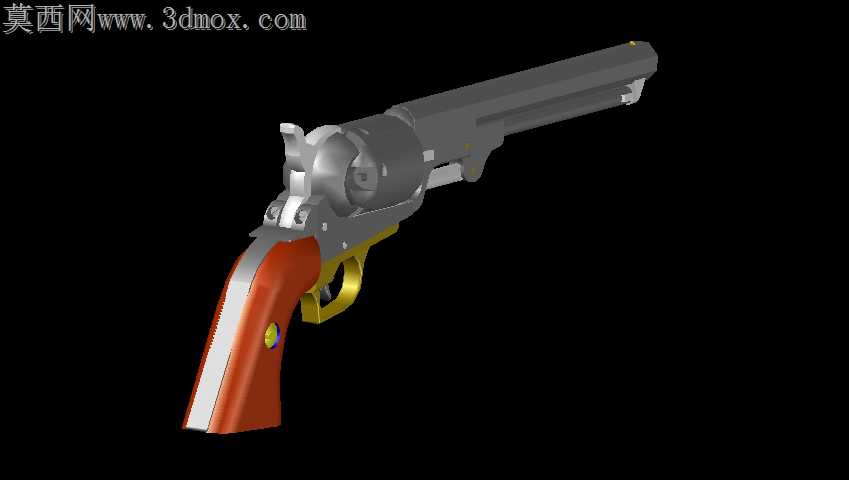

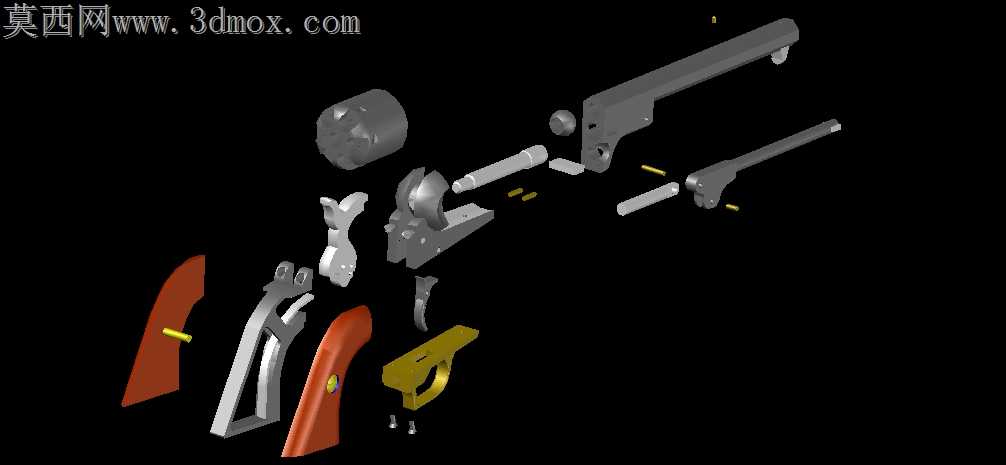

柯尔特海军型转轮手枪结构复刻设计

老式转轮手枪的金属构件加工常出现边缘锐边未做倒角处理，不仅装配时容易刮伤操作人员，长期使用还会在棱角处产生应力集中，引发构件开裂的隐患。这款复刻结构在所有金属零件的棱边位置都预留了0.15mm的倒角余量，适配常规铣床的走刀路径，不需要额外的钳工修磨工序就能达到装配要求。击锤与转轮的联动间隙控制在0.08mm到0.12mm之间，既不会因为间隙过小出现击发卡顿，也不会因为间隙过大导致击针偏移底火位置，这个公差范围刚好适配普通数控加工的精度等级，不需要上慢走丝做超精密加工就能实现稳定的击发联动。握把片的曲面贴合度是这类结构最容易出问题的地方，木质握把和金属枪身的贴合面如果存在0.2mm以上的缝隙，不仅握持时会有硌手的异物感，长期使用后握把固定螺丝还会因为受力不均出现滑丝。设计时在握把贴合面做了0.05mm的微凸余量，装配时只需要用细砂纸轻轻打磨就能实现完全贴合，不需要做复杂的曲面配研。扳机护圈和枪身框架的连接采用嵌入式定位结构，定位销的配合公差选H7/g6的间隙配合，装配时不需要铜棒敲击就能顺滑装入，后期维护拆解也不会出现销钉咬死的情况。转轮弹巢的每个膛室同轴度控制在0.03mm以内，击发时弹头不会因为膛室偏移擦碰到枪管尾部，这个精度要求在普通四轴加工中心上就能实现，不需要专用的工装夹具。枪管和枪身的连接采用梯形螺纹配合，螺纹收尾处做了退刀槽设计，加工时不会出现螺纹烂牙的情况，拧紧后枪管和转轮的间隙保持在0.1mm，既不会出现刮蹭转轮的情况，也不会因为间隙过大导致火药燃气泄漏。所有外露的金属零件表面都预留了0.2mm的抛光余量，后续不管是做烤蓝处理还是镀镍处理，都不需要再补焊找平表面缺陷。握把上的固定螺丝采用沉头设计，沉孔深度刚好和螺丝头厚度匹配，装配后螺丝头不会突出握把表面，握持时不会有突兀的触感。击锤的待击卡槽做了圆弧过渡处理，扣动扳机时击锤释放的阻力非常均匀，不会出现卡顿或者滑脱的情况，这个细节在很多粗糙的复刻结构里经常被忽略，很容易导致待击状态下的安全隐患。
