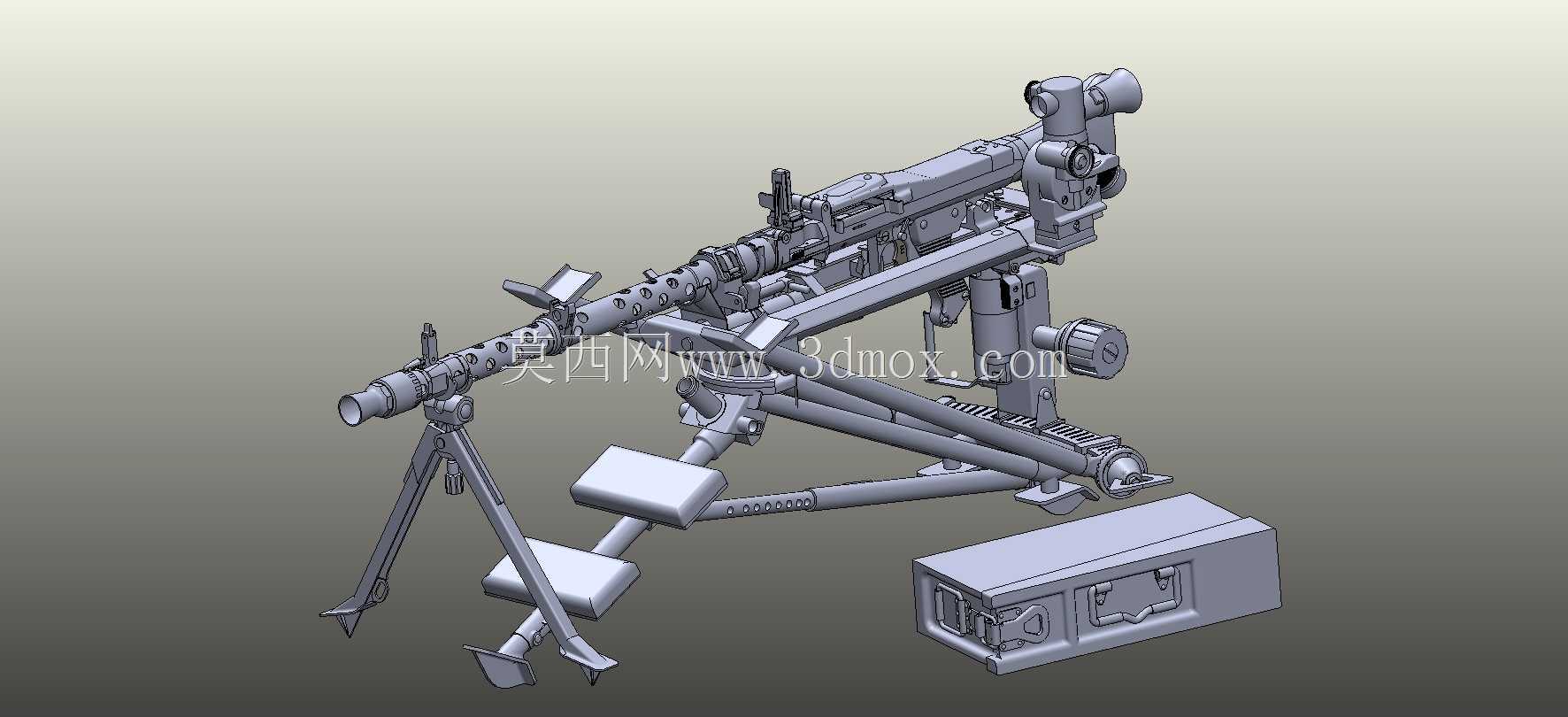

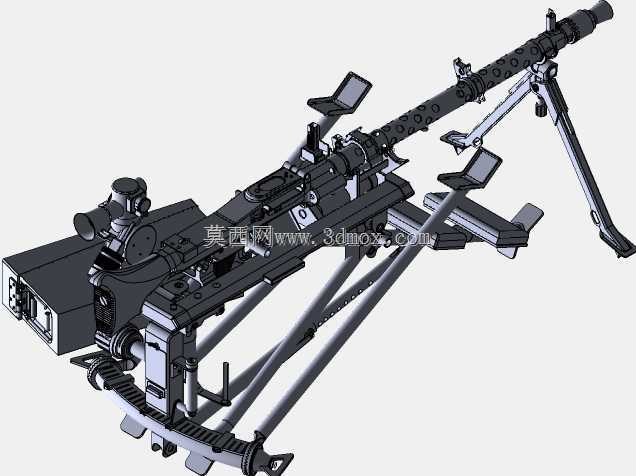

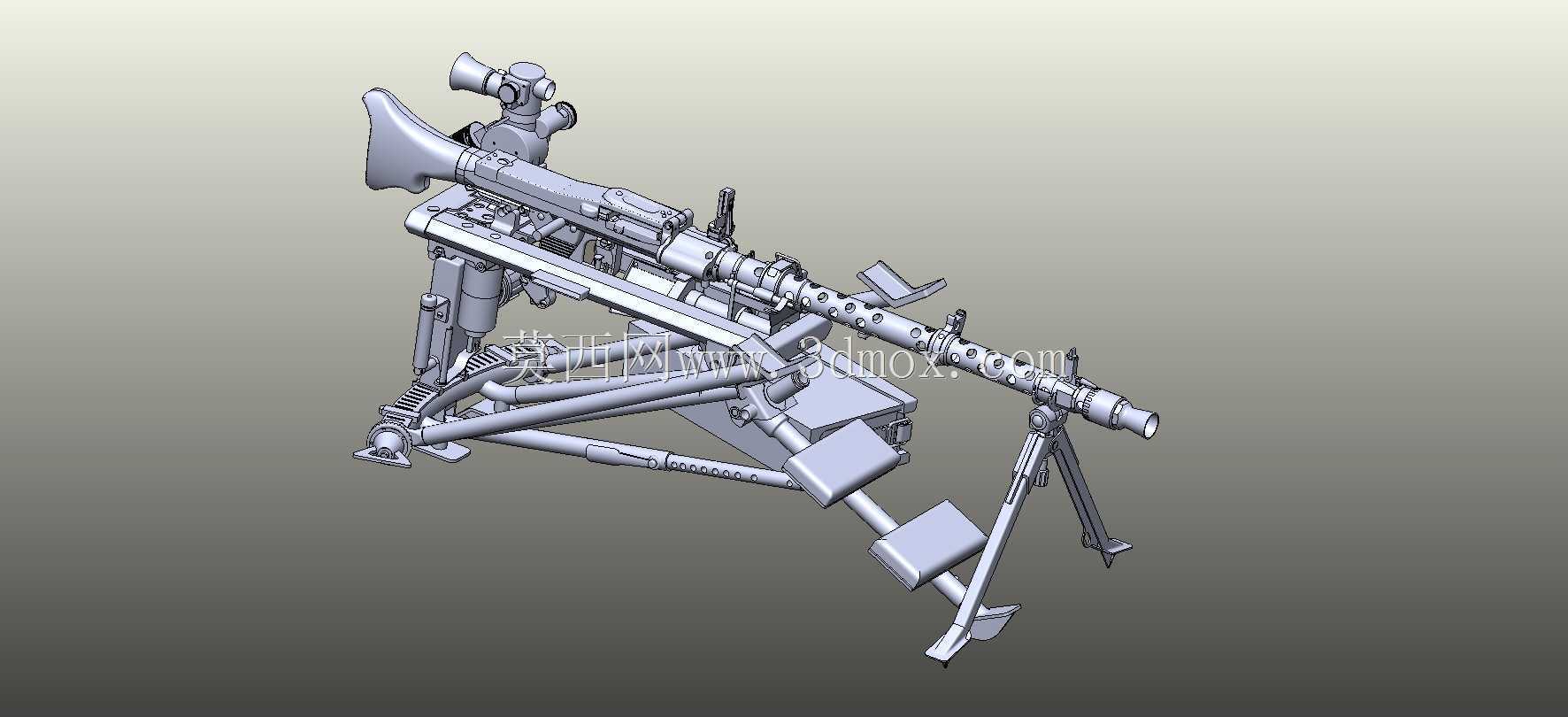

二战MG34机枪配套拉斐特枪架结构还原

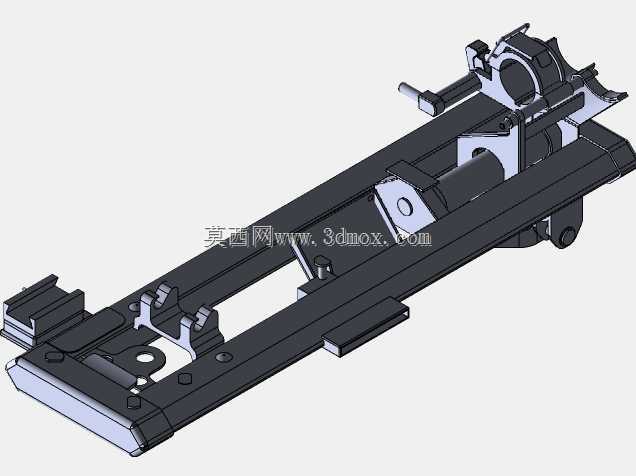

当初做这套结构的时候，最先卡壳的是摇架部分的公差配合，之前参考老照片复刻的时候总觉得摇架锁紧机构的间隙不对，拿游标卡尺卡了三次留存的实物测绘数据，才发现之前把俯仰轴的衬套厚度算薄了0.2毫米，装上去之后枪身晃量超标，根本达不到原品连发时的稳定性要求。

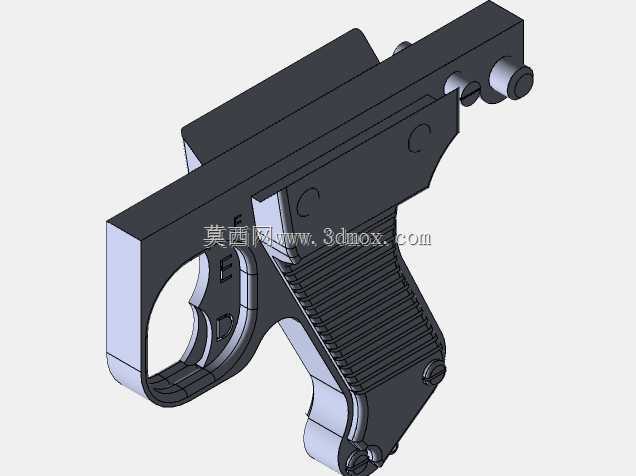

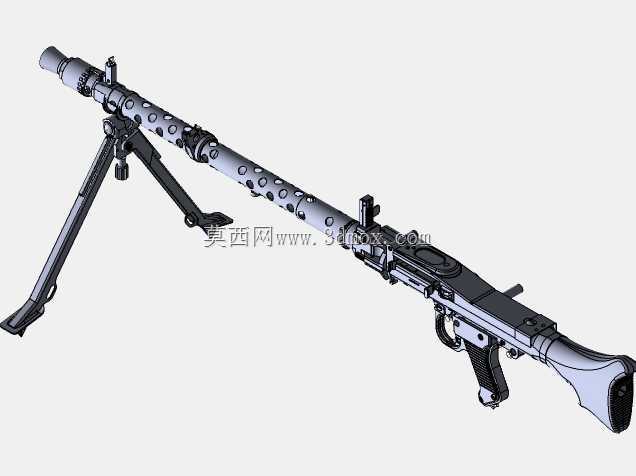

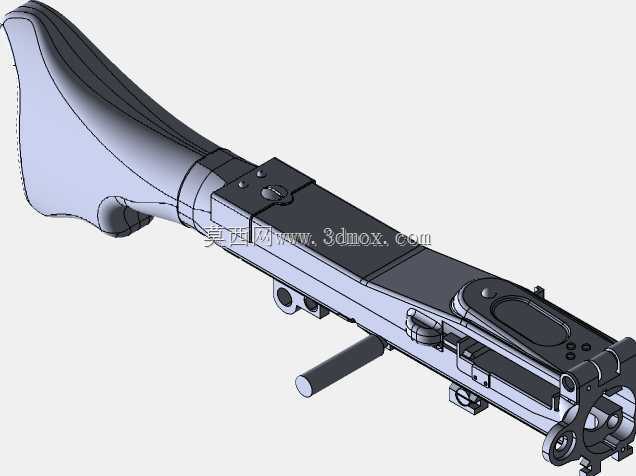

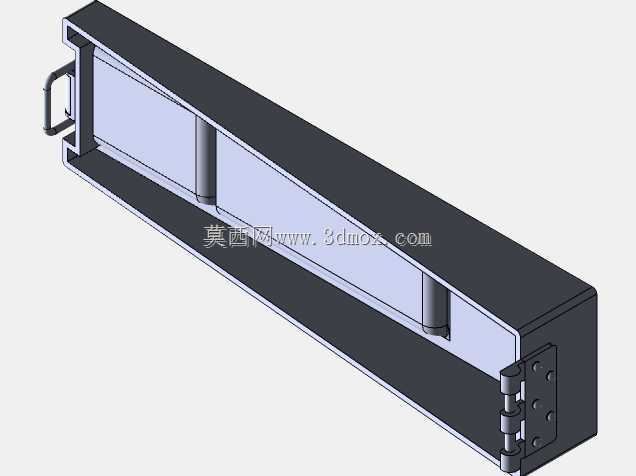

做结构还原的时候特意区分了MG34和MG42适配拉斐特架的差异点，之前看很多同好做的模型把两款枪架的触发机构混为一谈，这次特意把MG34支架上的武器支架联动触发结构做了单独的分件，没有照搬MG42的简化版扳机连杆，就连螺栓箱的卡扣开合角度都对照实物照片调了三次，避免出现合模后卡扣卡不住箱盖的问题。跨软件转档的时候出过一次问题，最初在工程软件里搭好的三脚架驻锄结构，转成通用格式的时候丢了驻锄尖部的防滑齿面特征，后来重新在特征树里把防滑齿的阵列参数单独锁死，导出前特意逐件检查了细小特征，才避免了齿形缺失的问题。

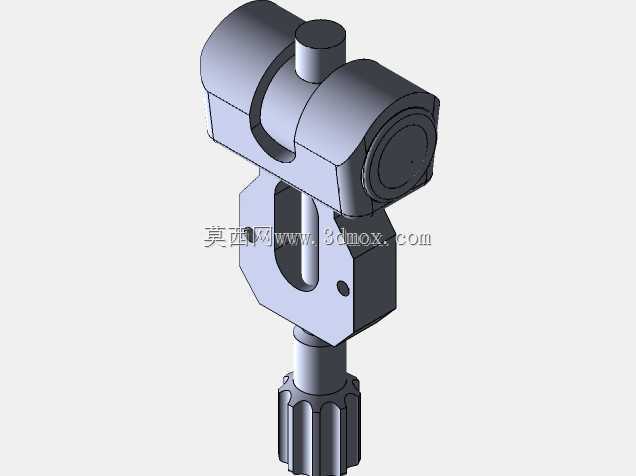

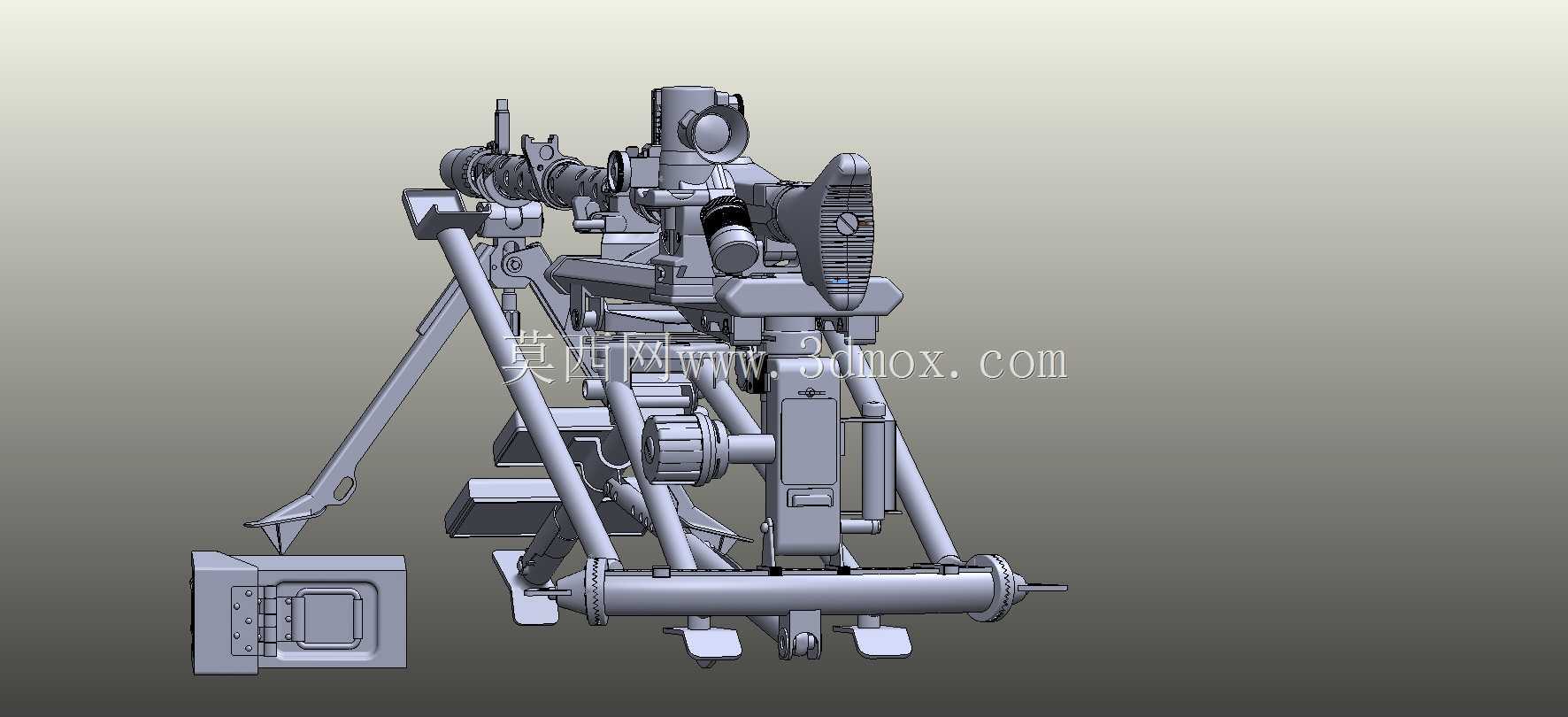

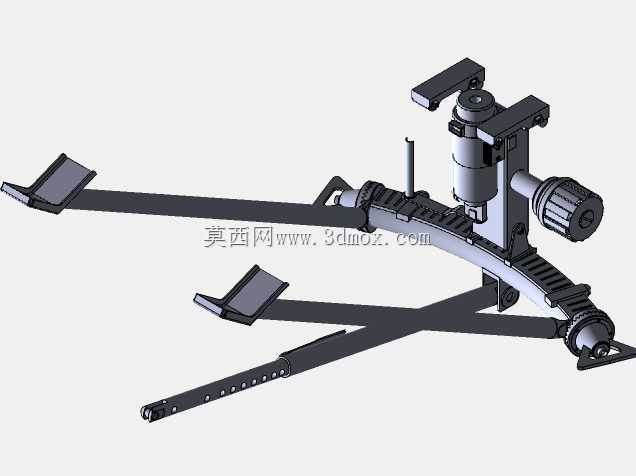

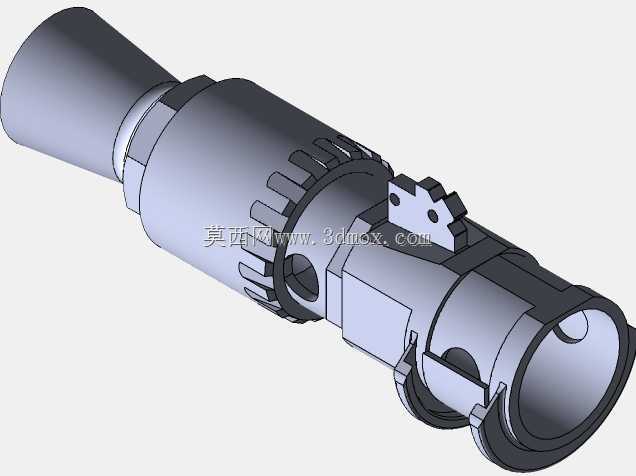

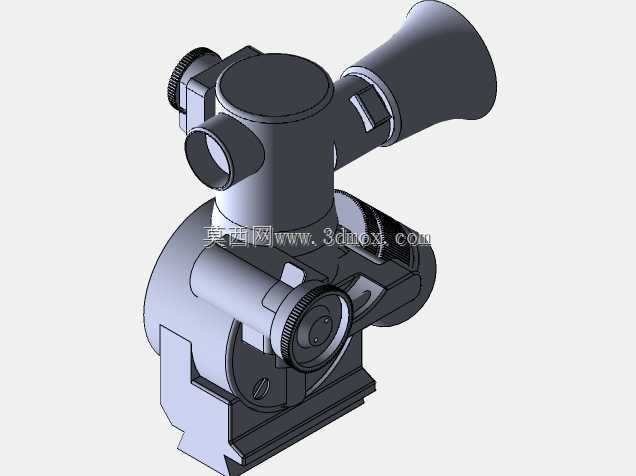

创作灵感来自之前翻到的二战德军战地装备手册，里面提到MG Lafette是当时出了名的精密复杂装备，很多人说这是典型的德国式过度工程，多个系统协同工作才能保证重机枪状态下的远距离射击精度。做的时候特意把摇架的高低机、方向机的微调旋钮都做了可动的结构预留，没有做成一体的死结构，就连光学瞄准镜的安装座卡槽都做了对应的限位凸台，还原原品快装瞄准镜的定位逻辑。

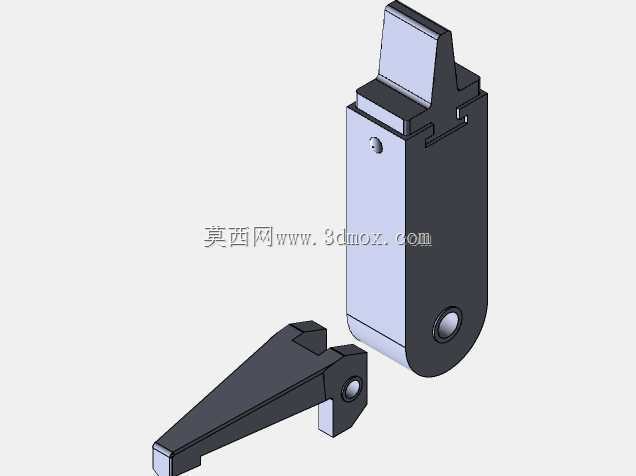

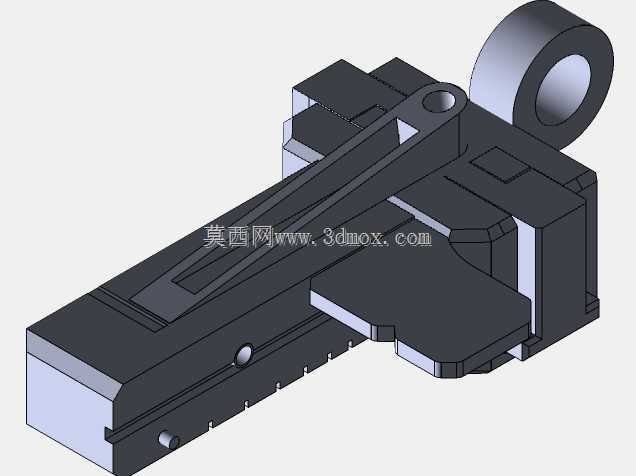

结构取舍的时候也考虑了实际展示的需求，原品架上的缓冲弹簧内部结构如果完全做出来，细小的弹簧圈在打印或者加工的时候很容易出现断丝，最后把弹簧做成了外观仿真的结构件，既保留了外形辨识度，又避免了细小特征加工时容易出现的毛刺、断件问题。图纸标注的时候最费时间的是摇架和枪身连接的锁块部分，这个零件的三个配合面都是非标准的斜面，标注公差的时候反复核对了配合间隙，既不能太松导致枪身安装后旷量太大，也不能太紧出现装配时插不进去的问题。

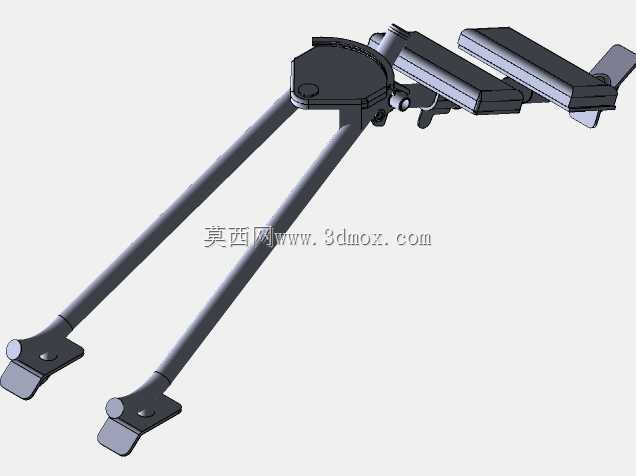

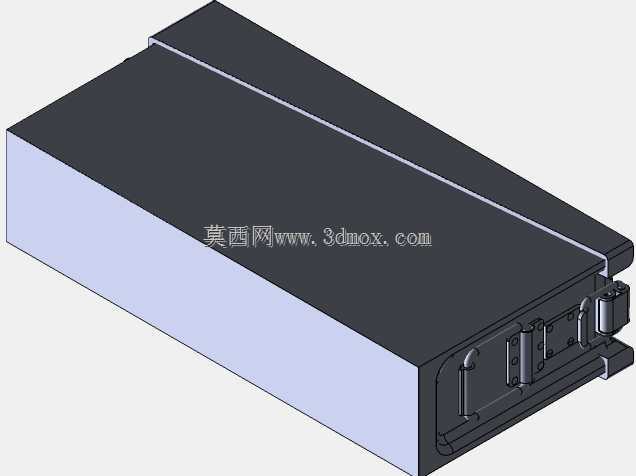

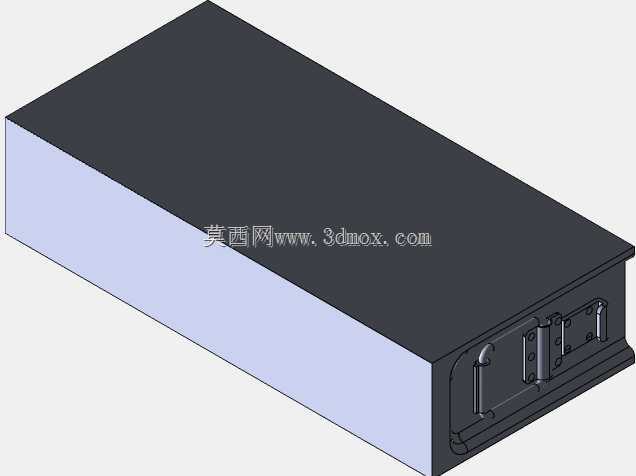

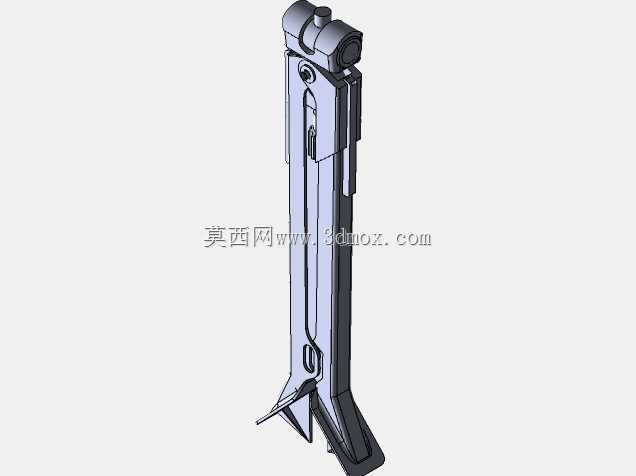

之前做实训作业的时候第一次搭枪械架体结构，把脚架的展开角度做小了，整个架体放上去之后重心偏高，一碰就倒，这次特意把三脚架的展开角度对照原品的射界参数调整到了对应数值，加上配套的弹药箱配重位置，整个架体的重心落在三个脚架支脚的中心区域，就算调整到最大仰角状态也不会出现倾翻的问题。脚架支腿上的调节卡扣也做了对应的卡槽定位，还原原品调整支腿长度适应不同地形的结构逻辑，没有做成固定长度的简化支腿。
