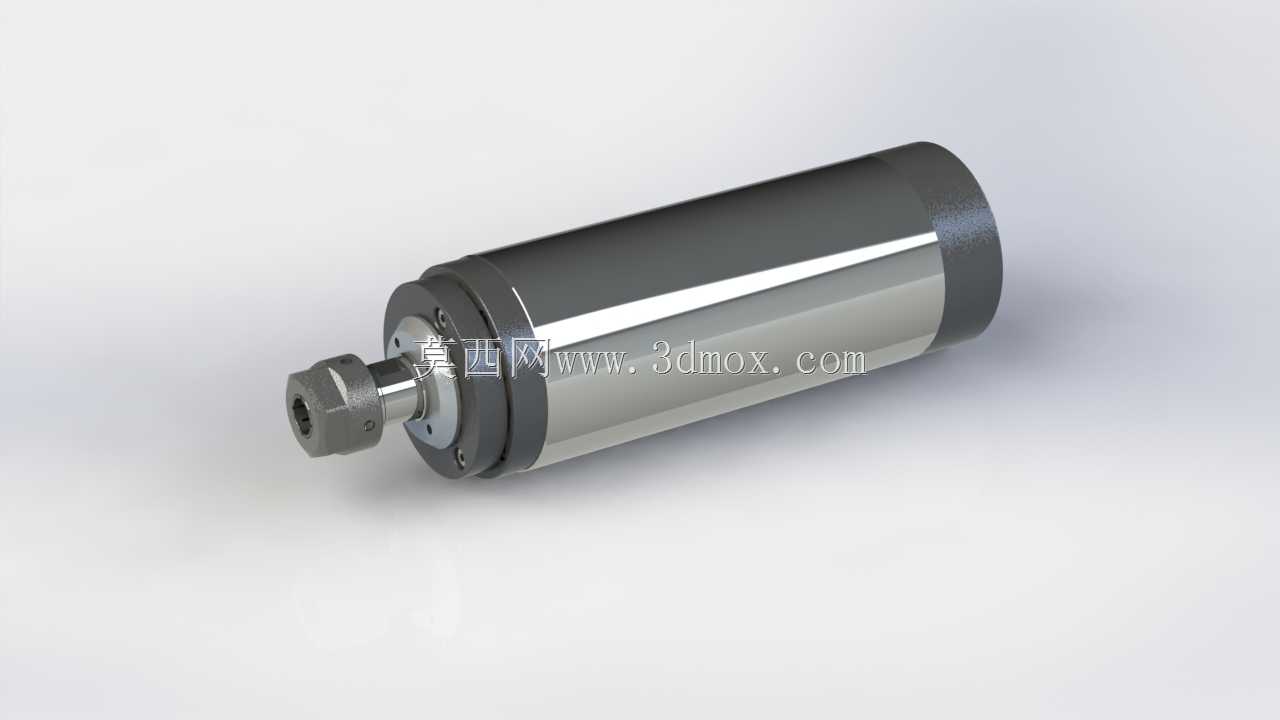

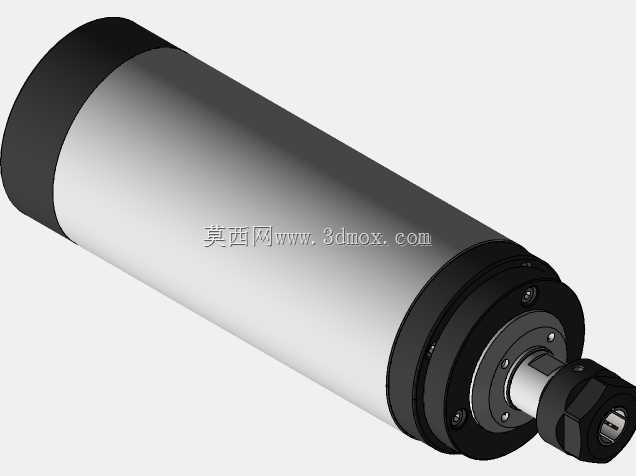

GDZ-80-2.2型ER夹头电主轴结构设计

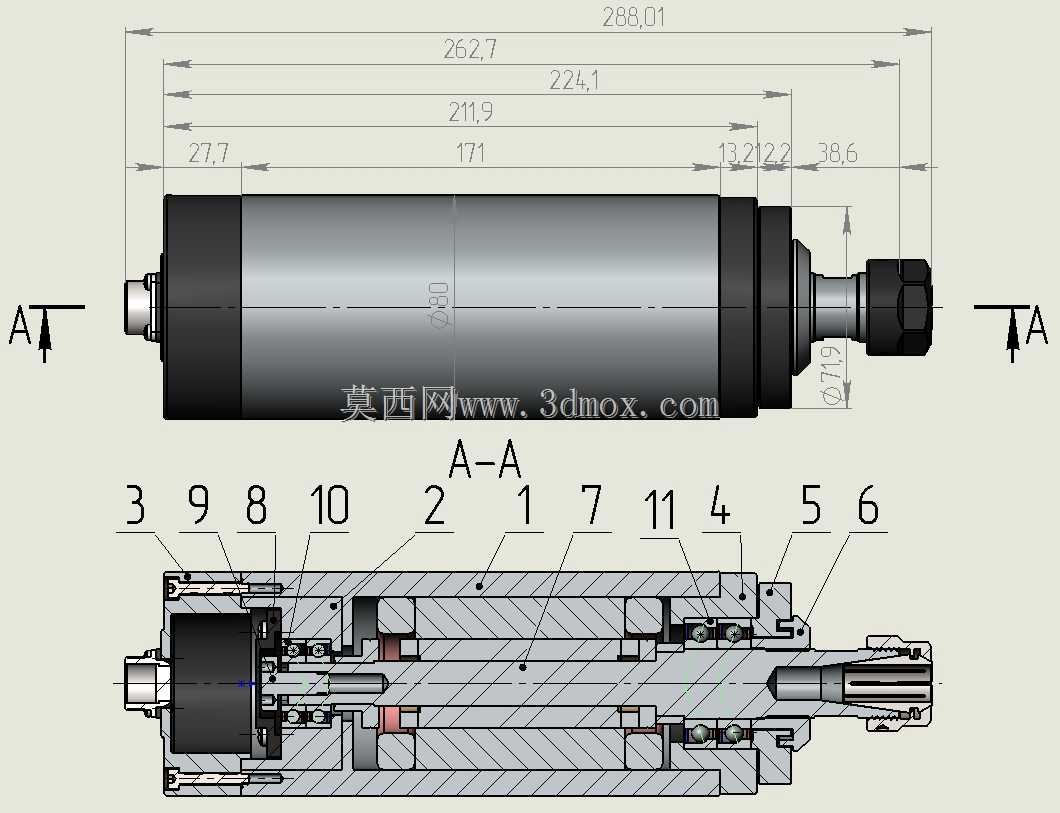

高速电主轴在长时间高转速切削工况下，常出现夹头锁紧失效、轴承预紧力偏移、轴端径向跳动超差的问题，直接影响加工件表面粗糙度与刀具使用寿命。这款主轴的轴端采用ER型夹头配套锁紧螺母的结构，螺母与轴端螺纹的配合公差带选了6H/6g的精密配合，螺纹收尾处做了1.5倍螺距的退刀槽，避免螺母旋紧到位时出现螺牙卡滞，夹头锥面与轴端内锥的接触面积控制在85%以上，保证锁紧时夹头对刀具的夹持力均匀分布，不会出现高速旋转时刀具偏摆的情况。

轴承配置选用了HRB-HZ7005C/P5DTA配对角接触球轴承，两套轴承采用背对背安装方式，内圈之间的隔套厚度差控制在0.002mm以内，预紧力通过隔套端面的磨削精度来保证，避免了传统弹簧预紧在高速运转时预紧力波动的问题。轴承外圈与主轴壳体的配合采用过渡配合，壳体孔的圆柱度公差控制在0.003mm，装配时采用热装工艺，加热温度控制在120摄氏度以内，不会破坏轴承的热处理硬度。

主轴壳体采用不锈钢材质做表面硬氧处理，既保证了壳体的刚性，又能在车间多切削液的环境下避免锈蚀，壳体外圆的圆柱度公差控制在0.005mm，方便用户安装时与设备安装座的配合定位。轴芯采用合金结构钢调质处理后做表面渗氮，硬度达到HRC62以上，轴端的锥面与轴承安装位的同轴度公差控制在0.002mm，保证高速旋转时的动平衡精度达到G0.4级，最高转速下的振动值控制在0.5mm/s以内。

夹头的内孔根据常用刀具柄部公差做了分组选配，ER20型夹头的夹持范围覆盖1-13mm，夹头的弹性槽采用对称等距分布，锁紧时的变形量均匀，不会出现夹头抱死刀具难以拆卸的情况。轴端的螺母做了动平衡去重处理，螺母外圆的径向跳动控制在0.003mm以内，避免高速旋转时螺母自身的不平衡量带来额外振动。后端的密封结构采用双层迷宫式密封，配合接触式骨架油封，能有效阻挡切削液和粉尘进入轴承腔，延长轴承的维护周期。

整个主轴的装配逻辑遵循从内到外的压装顺序，轴芯组件装配完成后先做动平衡校正，再压入壳体与轴承外圈配合，最后安装轴端夹头与螺母，每一步装配后都检测径向跳动值，避免累计公差超差。壳体上预留的冷却水道采用环形螺旋结构，水道的截面积经过计算，保证冷却水流量足够带走高速运转产生的热量，长时间运转时主轴外壳的温升控制在15摄氏度以内，不会因为热膨胀导致轴芯伸长影响加工精度。
