等离子切割机机械焊枪高度调节装置

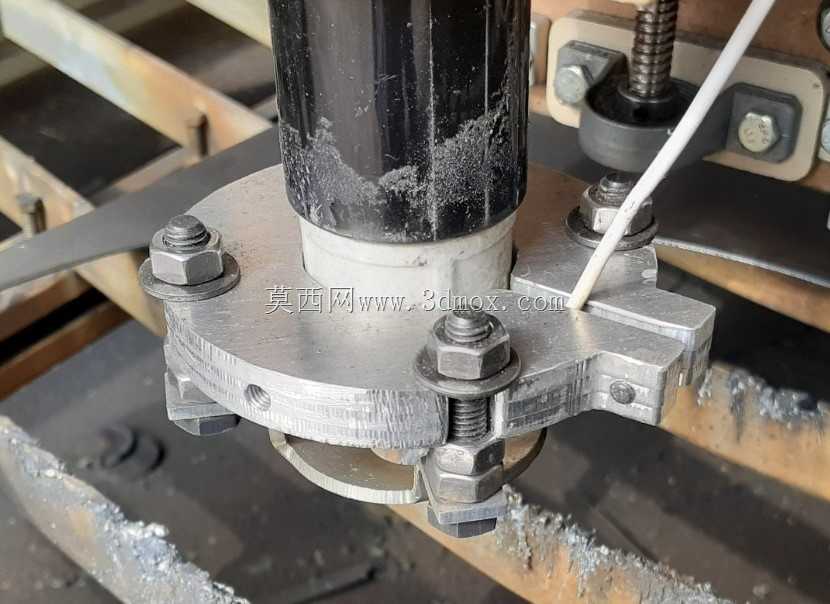

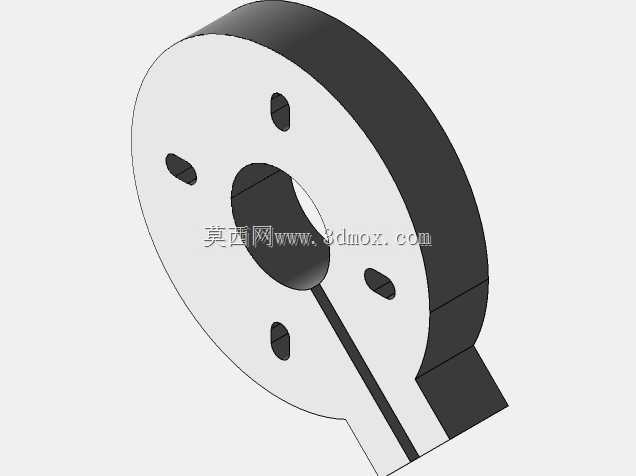

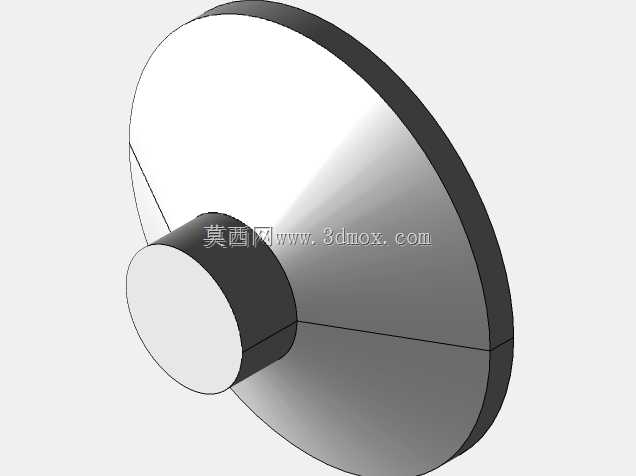

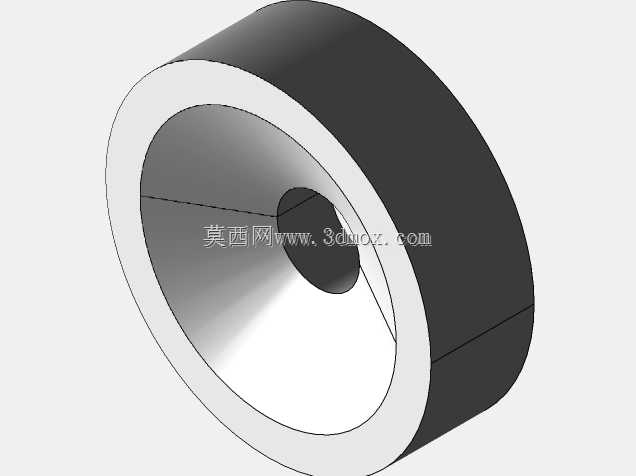

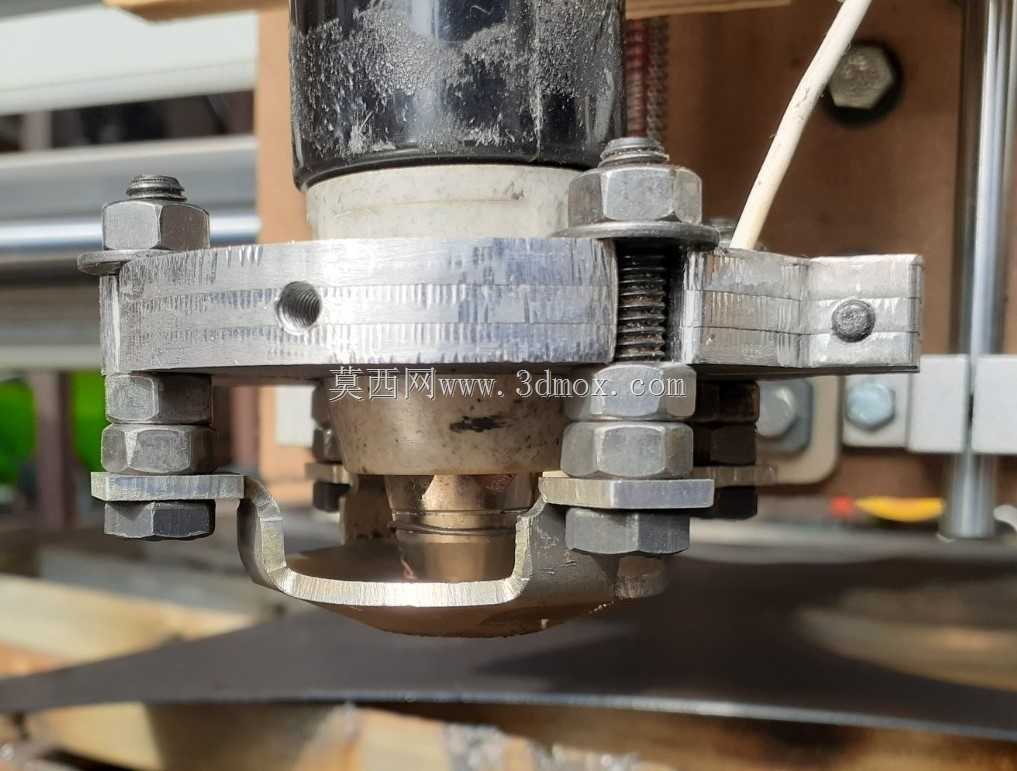

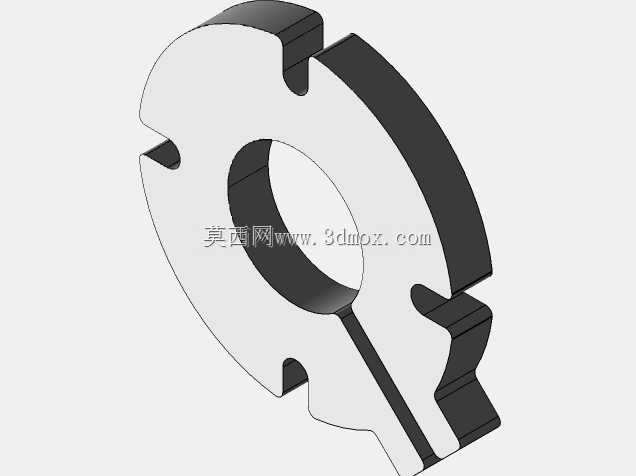

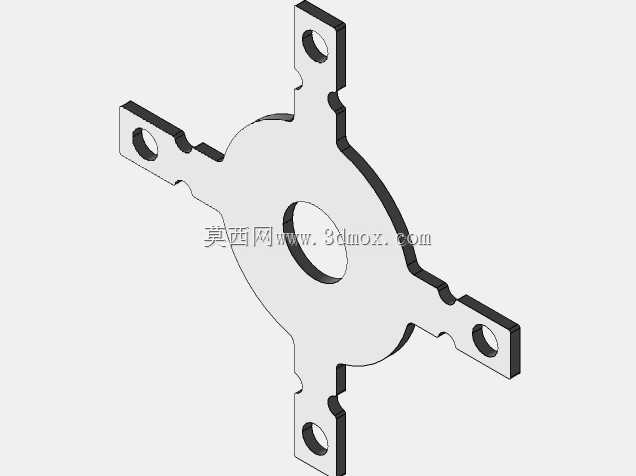

薄金属板等离子切割作业里，常规电控弧压调高装置在0.5-0.8mm超薄板材上的适配缺陷一直是现场加工的常见痛点，要么Z轴下压过度挤弯薄板造成工件报废，要么抬升量过大导致断弧、切缝过宽，这套纯机械结构的高度控制装置完全绕开了电控系统的适配盲区，靠纯机械限位与浮动配重逻辑实现恒定切距。夹座与升降导柱的配合公差选了H7/g6小间隙配合，既保证Z轴浮动时无卡滞，又不会因为间隙过大造成焊枪径向晃动，切割时切缝的直线度能稳定控制在0.1mm以内。三个周向均布的调节螺栓可以根据不同割嘴型号、不同板材厚度快速预设浮动下限，拧动螺母就能锁定预紧位置，不需要连接任何信号线到切割机主控系统，老旧设备也能直接加装，不需要改动原有电路。防护罩的弧形曲面做了15°的外翻倒角，切割时飞溅的熔渣会顺着曲面滑落，不会堆积在夹座缝隙里卡滞浮动结构，配重块的重量经过多轮现场调试，刚好抵消焊枪与夹座的自重，割嘴接触板材表面时的下压力控制在3N以内，超薄板材不会被压出凹陷。浮动导柱表面做了硬质阳极氧化处理，耐磨性能比普通45号钢提升4倍以上，长期在多金属粉尘、焊渣飞溅的恶劣工况下使用，也不会出现导柱拉毛、升降卡顿的问题。整套装置没有任何电子元器件，不存在电控系统的信号干扰、参数调试复杂的问题，哪怕是刚接触等离子切割的操作人员，也能快速调整到适配当前加工板材的状态，切割0.5mm厚的装饰金属薄板时，切边光滑无挂渣，不会出现常规调高系统常见的烧穿、断弧问题，加工出来的金属艺术工件边缘整齐度远高于电控调高的加工效果。
