适配AUG/MSAR的铝制枪械接收机构件

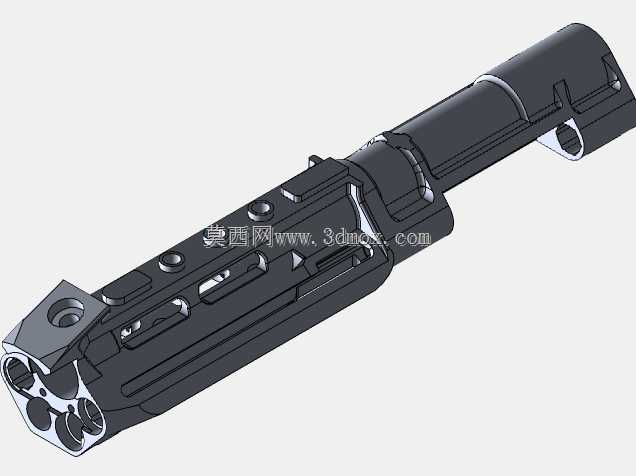

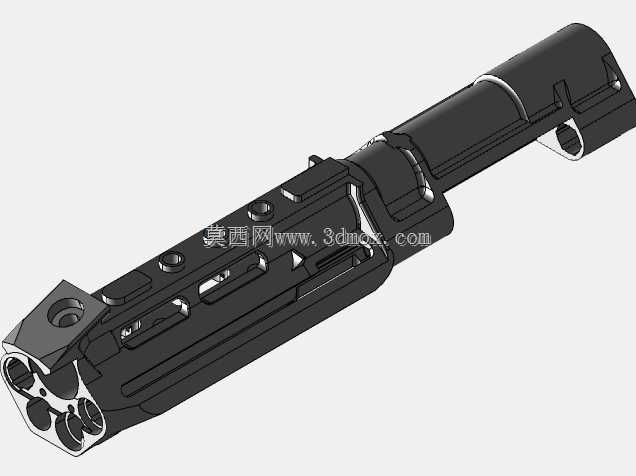

铸铝件的加工变形一直是小批量枪械配件生产里绕不开的痛点，这款适配AUG/MSAR的铝制接收器，从结构设计阶段就把铸造后的应力释放、机加工余量预留做了针对性调整。你能看到构件外侧的长条形减重槽，槽底的圆角半径没有做统一取值，靠近前端销孔位置的圆角比中段大0.8mm，就是为了避免铸造冷却时厚薄壁交接处出现缩松，后续铣削安装面时不会因为内部应力集中导致平面度超差。前端的多组同轴销孔，孔壁预留了0.3mm的精镗余量，铸造成型时的预铸孔偏心量控制在0.2mm以内，就算后续装夹出现微小偏差，也能通过一次走刀完成所有孔的精加工，不用反复调整工装找正。侧面的异形凸台不是装饰结构，是和自动机导杆配合的导向限位面，凸台的拔模斜度顺着出模方向做了1.2度的倾斜，既保证铸造时能顺利脱模，又不会因为斜度过大导致后续装配时导杆出现卡滞。顶部的专有顶轨安装孔，孔位周边做了局部加厚，加厚区域的过渡面用了连续的G2曲率连接，不会出现应力集中导致射击时导轨座断裂的隐患。构件内部的空腔走刀路径在设计时就做了避让规划，长刃铣刀加工深腔时不会和内壁发生剐蹭，内壁的残留刀痕高度控制在0.1mm以内，不会影响自动机往复运动的顺畅度。尾部的卡槽配合尺寸做了分组公差带，和枪托连接时不用额外修锉就能实现紧密配合，间隙量稳定控制在0.05mm以内，连续射击时不会出现松旷异响。铸铝的表面阳极氧化层预留的厚度也在结构尺寸里做了补偿，所有配合面的尺寸都提前减去了氧化膜厚度，氧化处理后不用二次返工修配就能直接进入装配环节。
