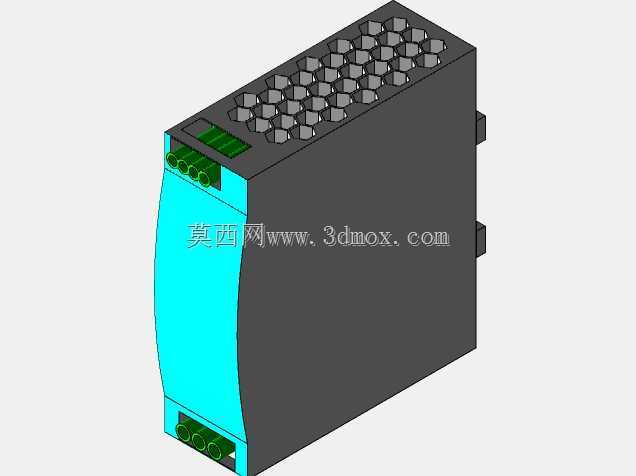

NDR-120导轨式工业开关电源三维结构

这款NDR-120型导轨式电源是工业配电场景里极为常用的直流供电部件，广泛适配工厂自动化控制柜、成套PLC控制系统、小型传感设备组网、工业通讯模块集群等场景，能够在车间复杂的电网环境下，为后端负载提供稳定可靠的直流输出，避免电网波动、浪涌冲击对精密工业元器件造成损伤。从实际使用需求出发，这类电源需要兼顾紧凑安装、高效散热、便捷接线与长期运行稳定性，因此在结构设计阶段就围绕工业现场的安装条件做了针对性优化。外形上采用了标准DIN导轨适配的窄体结构，整体宽度控制在单模位电气元件的常规尺寸区间，能够和断路器、继电器、端子排等常规柜内元件并排安装在标准电气导轨上，不会额外占用过多柜内纵深空间，适配市面上绝大多数标准壁挂式、落地式工业控制柜的安装梁尺寸，安装时只需对准导轨卡扣推入即可完成固定，后期维护拆卸也无需额外工具，单人即可快速完成更换操作。外壳主体采用阻燃工程塑料材质，正面做了弧形收边的造型处理，既能够避免柜内布线时尖锐边角刮伤线缆绝缘层，也能在多设备密集排布时预留出微小的空气流通间隙。顶部设计了矩阵式蜂窝散热孔，开孔排布避开了内部电路板的高压区域，在保证空气对流带走功率器件工作热量的同时，也能防止外界金属碎屑、灰尘直落电路板造成短路风险；上下两端分别设置了输入、输出接线端子，端子旁预留了清晰的标识刻印区域，现场接线时能够快速区分火线、零线、地线以及直流正负极，避免接错线造成设备烧毁。设计过程中充分考虑了工业现场的运维需求，接线端子采用了防松脱的螺丝压接结构，能够适配0.5-2.5平方毫米的多股铜芯硬线与软线，压接后抗拉扯能力满足工业布线的震动要求，即使在设备长期运行产生轻微震动的场景下，也不会出现接线松动导致的接触不良、打火等问题。侧面预留了导轨卡扣的弹性让位结构，安装时卡扣能够自动卡紧导轨边缘，不会出现滑脱偏移；外壳的拼接缝隙做了错位止口设计，能够阻挡日常清扫时的飞溅水滴、浮尘进入壳体内部，适配车间多尘、偶尔有凝露的复杂运行环境。整体结构没有多余的冗余设计，所有造型特征都服务于安装便捷性、运行可靠性与散热效率，完全贴合工业电气元件的实用导向设计逻辑，能够满足连续不间断运行的工业供电需求。
