壁挂式安装支撑连接固定支座结构

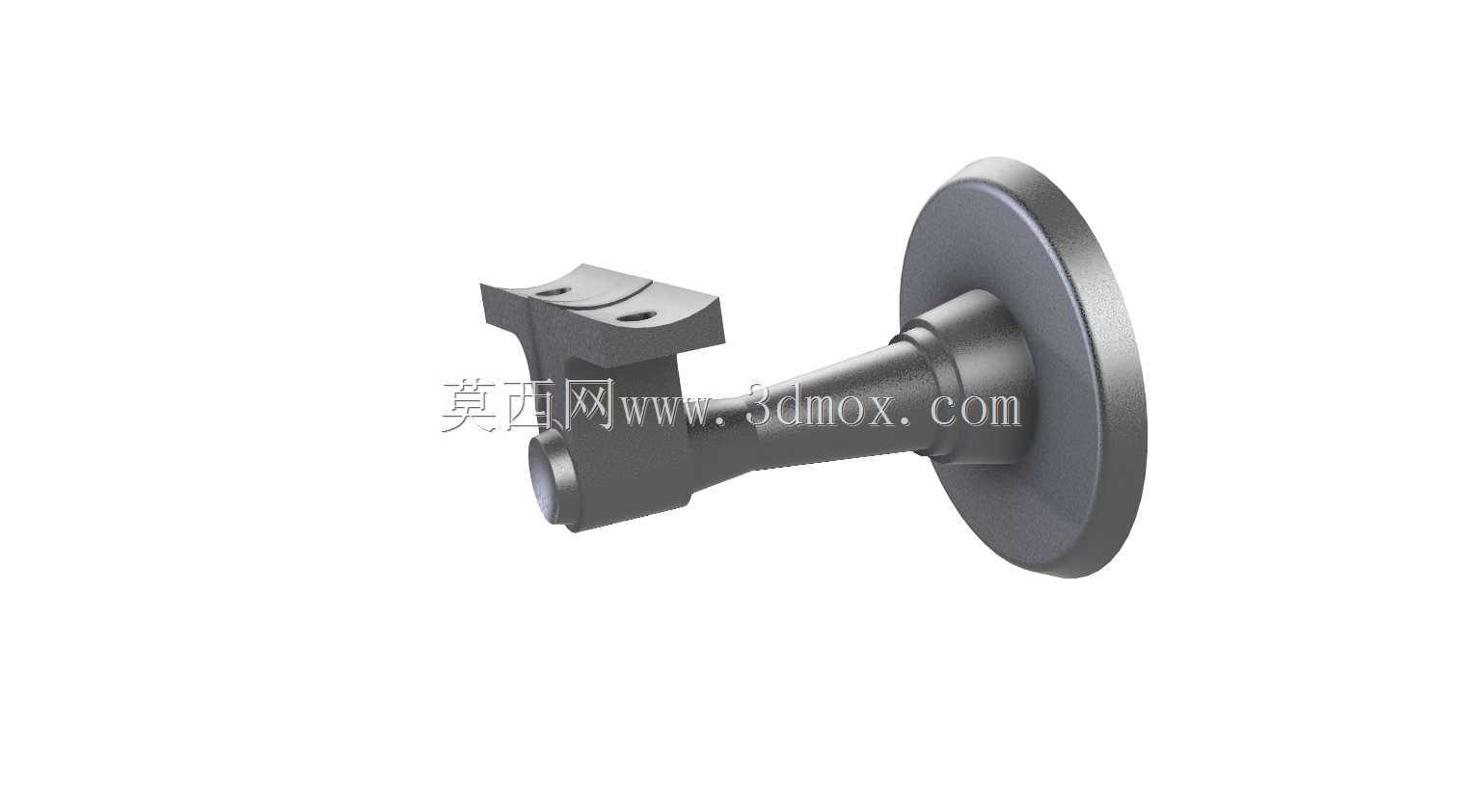

这类壁挂式支撑连接支座，多应用在工业设备侧装、检测仪器壁挂固定、小型传感装置外置安装等场景中，核心作用是在垂直安装面与外置功能部件之间形成稳定的刚性连接，既可以抵消设备运行产生的小幅振动，也能为外接部件提供精准的定位支撑，避免部件因长期承重出现移位、松脱的问题。从实际用途来看，这类支座常被用在生产车间的设备外壁、流水线旁的立式机架、实验室测试台的垂直立面等位置，用来固定小型观测镜头、信号采集模块、导向定位组件等需要与主安装面保持一定间距的功能件，相比直贴式安装结构，它的延伸段可以让外接部件避开安装面的凸起、管线等干涉区域，获得更合理的工作位置。在功能特性上，这款支座采用一体化变径锥段结构设计，从圆盘安装底座到前端连接头的过渡段采用平滑收窄的锥面形态，既可以在不额外增加整体重量的前提下提升结构的抗弯折强度，也能减少应力集中点，让承重时的受力可以沿着锥面均匀分散到底座的整个安装面，避免局部应力过大导致的结构变形。前端的连接头采用分叉式卡槽结构，预留了对应的安装孔位，可以与外接部件形成卡扣加螺栓的双重固定，安装时不需要额外制作转接件，直接对准孔位锁紧即可完成装配，大幅降低现场安装的调整难度。底座采用大直径圆盘形态，相比窄边安装座，它与垂直安装面的接触面积更大，锁紧后可以提供更强的静摩擦力，即使承受垂直方向的偏心载荷，也不容易出现偏转松动。从设计思路来看，这款构件在建模阶段优先考虑了安装的适配性与结构的可靠性，整体没有多余的装饰性结构，所有曲面与棱角都服务于受力传导与安装避让的需求：锥段的壁厚经过均匀化处理，既保证了足够的结构刚性，也避免了局部壁厚过大导致的成型缺陷；前端连接头的卡槽尺寸与通用安装接口匹配，不需要二次加工就能适配多数同规格的外接功能部件；圆盘底座上预留的安装孔位采用均匀圆周排布，锁紧时受力均衡，不会出现单侧压紧导致的支座倾斜问题。在外形尺寸与安装边界上，这款支座的底座直径控制在常规壁挂安装的适配范围内，不需要在安装面上开设过大的固定孔，普通的膨胀螺栓或者机牙螺丝就能完成固定；整体延伸长度经过合理规划，安装后外接部件与安装面的间距刚好可以避开常规的墙面布线、设备加强筋等常见干涉结构，不会因为延伸过长导致承重时晃量过大，也不会因为延伸过短无法避开干涉区域；整体最大外径没有超出前端连接头的外接部件轮廓范围，不会额外占用过多的安装空间，在紧凑的设备周边也能顺利完成装配。
