高压小型PCP储气瓶结构设计

这款小型高压储气瓶主要面向预充气式气动设备的配套储供气场景，常见于高压气动工具、便携气动作业装置、特种气动发射类设备的气源存储单元，是整套气动系统中承载高压介质、稳定输出压力的核心承压部件，能够在无外接气源的移动作业场景下，为后端气动执行机构提供稳定持续的高压动力输出，适配野外无供电、无固定气源的零散作业需求，比如户外应急维修、便携气动紧固作业、特种气动检测作业等场景都能见到这类储气瓶的应用。

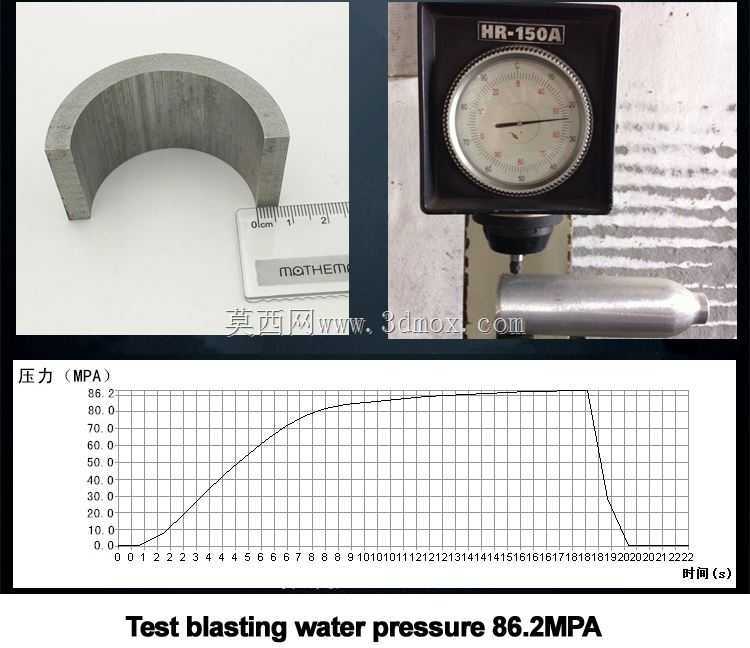

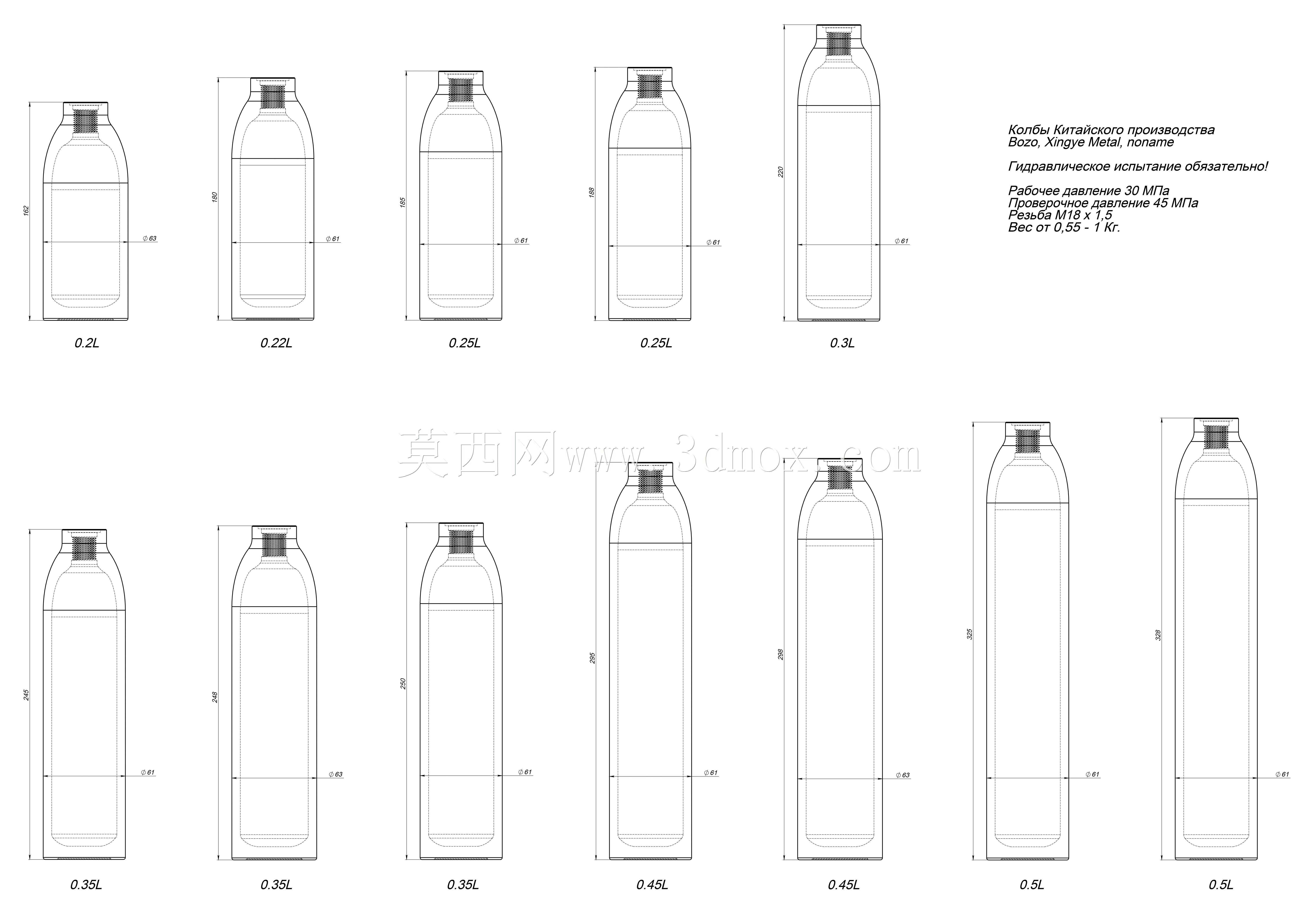

从功能特性来看，这款储气瓶额定工作压力可达30兆帕，测试承压阈值达到45兆帕，完全满足高压气动系统的压力承载要求，瓶体采用金属材质一体成型结构，整体重量控制在0.55至1千克区间，便携性与结构强度做到了较好的平衡，不会给配套设备增加过多的负重负担。接口端采用M18×1.5规格的标准细牙螺纹设计，这类螺纹的密封性能优异，配合对应的密封件能够在高压工况下长期保持可靠密封，不会出现介质渗漏的问题，同时标准螺纹规格也具备较好的通用性，能够适配市面上多数同规格的调压阀、充气接头、输出管路配件，后期维护更换配件的成本更低。

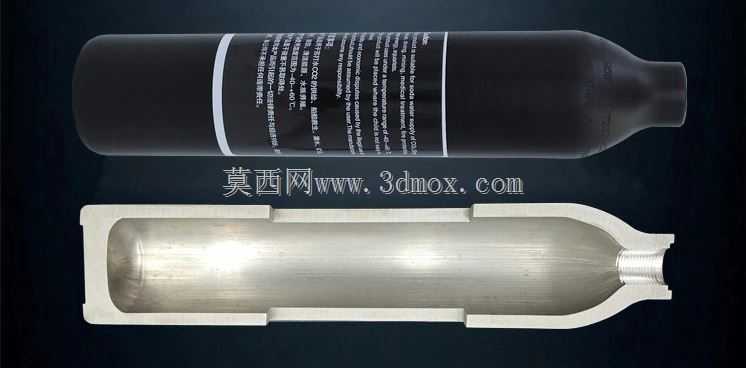

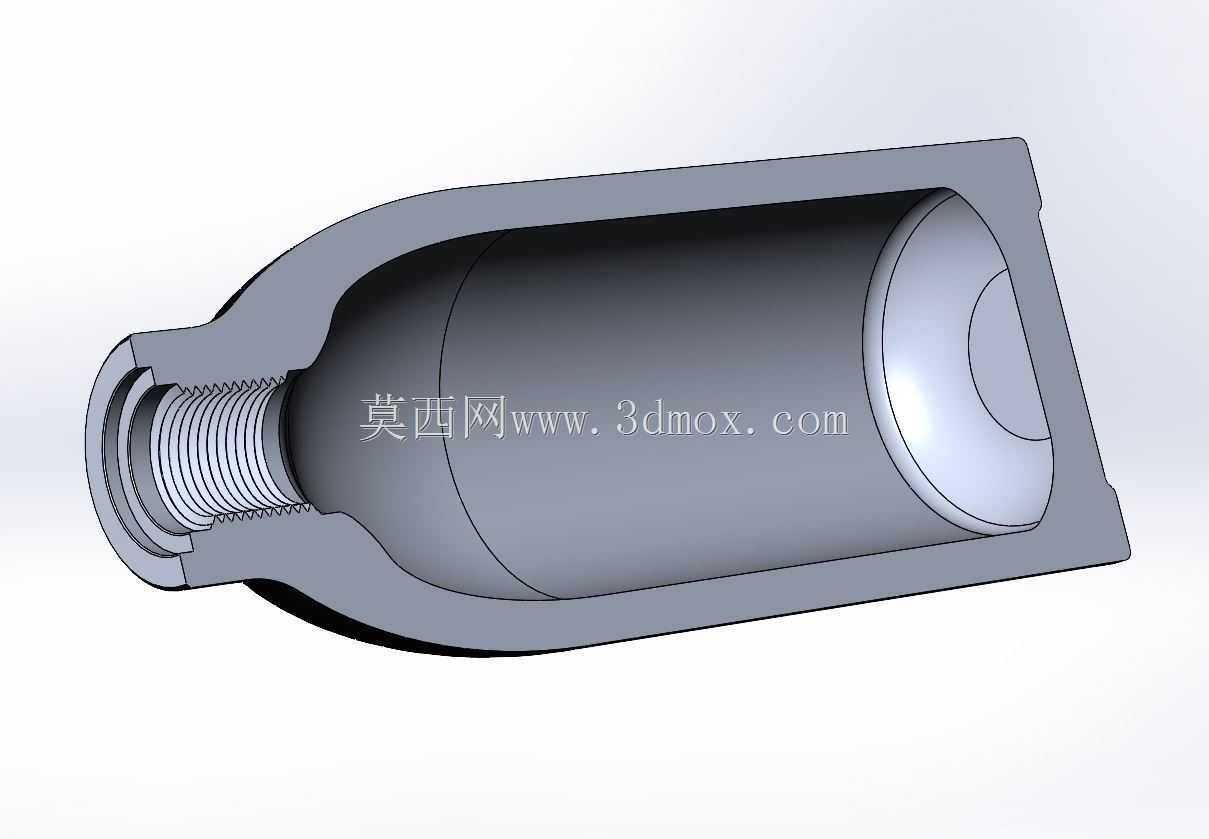

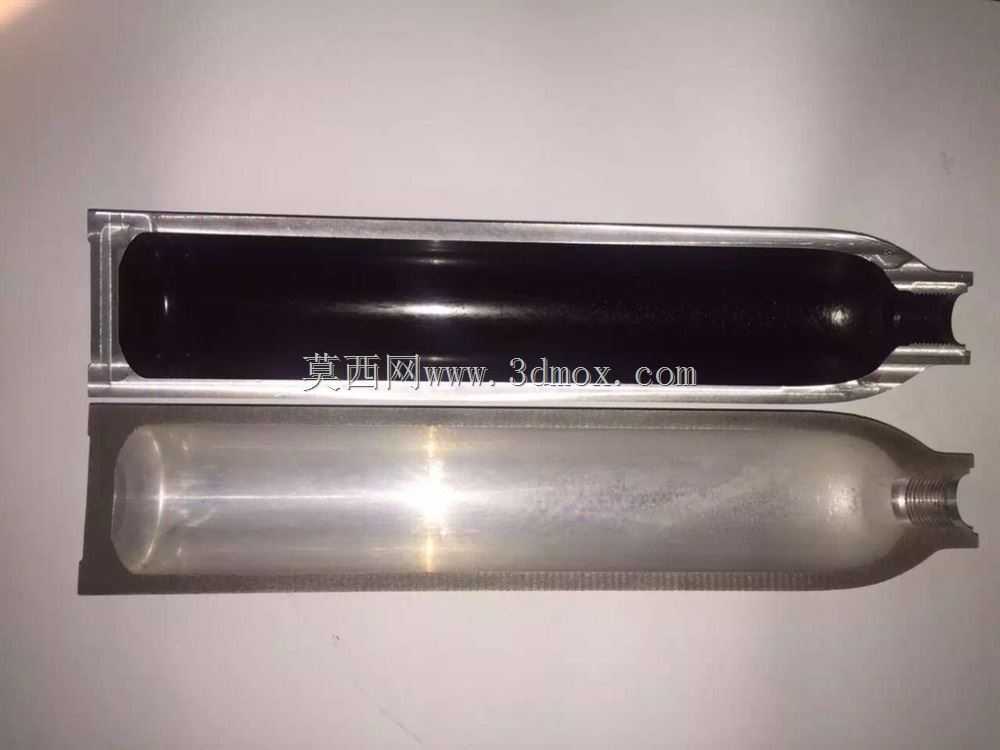

在设计思路上，这款储气瓶采用了等强度的流线型瓶身结构，瓶身从螺纹接口端到瓶底端采用平滑过渡的曲面设计，避免了直角结构带来的应力集中问题，能够让高压介质产生的内应力均匀分布在整个瓶壁上，不会出现局部应力过高导致的瓶体变形、开裂风险。内部腔体采用光滑无死角的结构设计，一方面能够最大化利用瓶内空间提升储气量，在0.2到0.5升的容积区间内做到储气量与外形尺寸的最优平衡，另一方面光滑内壁也能减少介质残留，降低长期使用过程中内壁腐蚀、杂质堆积的概率，延长瓶体的使用寿命。外部瓶肩位置做了加厚处理，对应接口处的受力薄弱区域做了结构加强，能够承受充气、放气过程中产生的瞬时压力冲击。

从安装边界来看，这款储气瓶整体外形为带收口的圆柱流线型结构，最大外径适配常规气动设备的安装仓尺寸，螺纹端的长度经过精准计算，安装后不会突出设备外壳过多，瓶身的曲面结构也方便配套固定卡箍进行抱紧安装，不需要额外设计复杂的安装固定结构，能够直接适配多数便携气动设备的安装空间，不管是内置在设备仓内还是外置挂载使用，都能找到合适的安装固定方式，不会和设备上的其他零部件产生空间干涉。
