带齿轮传动结构的风力提水风车装置

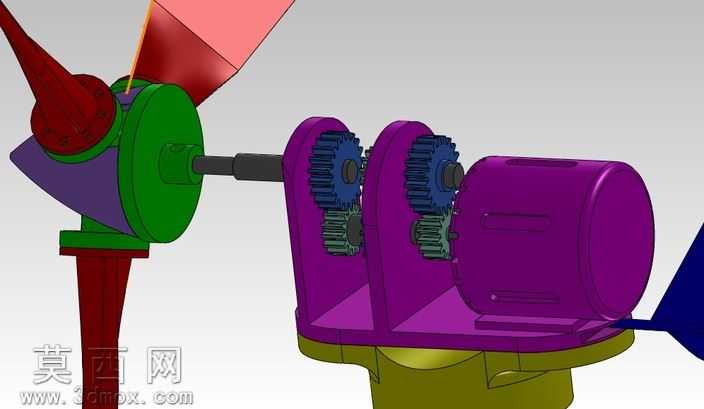

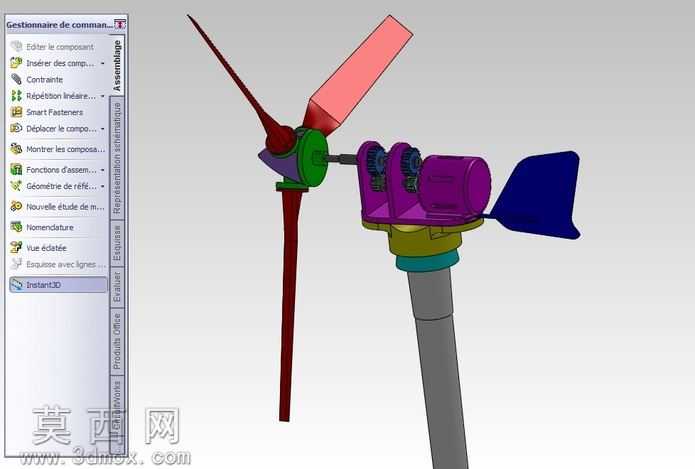

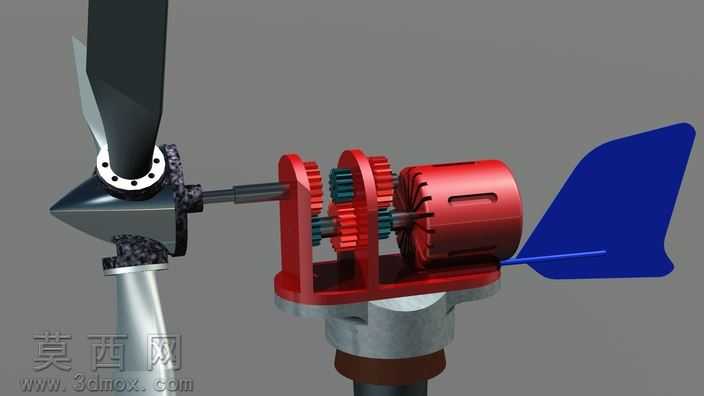

本作品为风力提水用途的风车三维建模作品，在三维建模过程中，首先梳理风车的整体功能逻辑，围绕风能捕获、动力传递、动力输出三个核心模块开展结构设计。风轮部分采用多叶片布局，建模时对叶片的曲面造型做了优化处理，通过曲面放样、曲面剪裁等操作完成叶片的流线型轮廓构建，保证叶片能够有效承接不同方向的来风，提升风能捕获效率，风轮与主轴的连接部位做了轴座配合结构设计，预留了转动间隙同时保证连接的同轴度，避免风轮转动过程中出现卡顿偏摆的问题。传动部分采用两级齿轮减速结构，建模时严格按照齿轮啮合参数绘制齿形，主动齿轮与风轮主轴同轴连接，从动齿轮与输出轴配合，通过不同齿数的齿轮搭配实现转速降低、扭矩增大的传动效果，齿轮组外部设计了双侧支撑立板，立板上预留了轴承安装位，保证齿轮轴转动时的稳定性，支撑立板与下部的回转基座做了一体化连接设计，基座内部预留了回转支撑结构空间，可实现整个风车头部的风向自适应转动。动力输出端匹配了驱动电机样式的动力转换模块，建模时对模块的外壳做了圆角过渡处理，外壳表面添加了散热筋的细节结构，提升模型的真实感。材质渲染阶段，针对不同部件做了差异化材质分配：风轮叶片与支撑立柱采用红色哑光漆面材质，模拟户外金属构件的防护涂层效果；齿轮采用蓝色金属材质，突出传动部件的金属质感；传动护罩与动力模块外壳采用紫色半哑光工程塑料材质，区分不同功能模块；下部回转基座采用橄榄绿色金属漆面材质，还原户外设备的涂装特征。整体设计思路围绕小型风力提水设备的实用功能展开，在保证结构传动逻辑合理的前提下，对各个部件的装配关系做了精准还原，所有配合部位都预留了合理的装配间隙，既可以用于机械原理的演示教学，也可以作为小型风能利用装置的结构设计参考，模型的各个零件都支持单独编辑修改，可根据实际需求调整叶片尺寸、齿轮传动比等参数，适配不同的使用场景需求。
