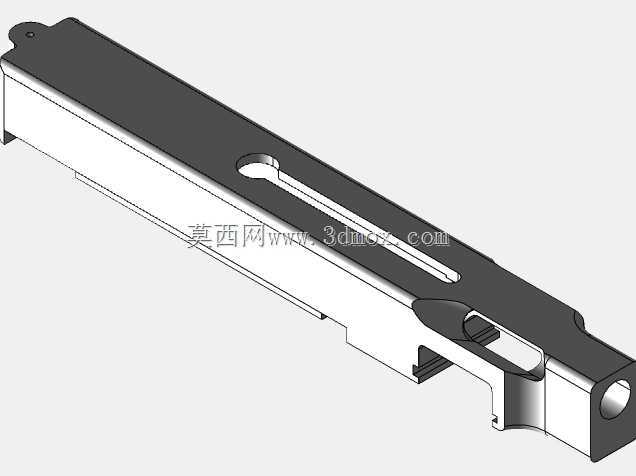

长条式上机匣精密结构三维设计

该长条式上机匣构件属于轻量型承载导向类机械零件，主要应用在需要直线往复动作承载、部件滑动导向的轻载机械装配场景中，可作为小型往复执行机构的主体承载框架，为内部滑动组件提供稳定的运行轨道与外部防护支撑，在小型自动化执行终端、轻量型工位动作模组中都能适配使用。从实际用途来看，该构件一方面作为外部防护壳体，隔绝外界粉尘、碎屑对内部滑动组件的侵扰，避免运行卡滞；另一方面作为核心承载基准，所有配套的滑动件、定位件、驱动衔接件都以该构件的加工面为装配基准，保障整套动作机构的运行同轴度与位置精度。从功能特性来看，该构件采用长条形一体化铣削成型结构，整体刚性均匀，长向开设的通长导向槽经过精密尺寸公差设计，可与配套滑动块形成间隙配合，保障滑动过程顺畅无卡滞，同时槽边做了微小倒角处理，避免装配时刮伤配套零件表面；构件一端设计有铰接定位孔，可实现整个匣体与固定基座的铰接装配，满足小角度俯仰调整的安装需求；另一端设计有同轴定位圆孔，可用于安装端盖或者驱动衔接轴，实现动力输入或者端部定位；构件侧面预留的多处异形缺口与卡槽，分别对应内部组件的让位、弹性卡件的定位、外接附件的安装固定，无需额外加装连接支架即可完成周边配件的装配，有效减少整套机构的零件数量。从设计思路来看，该构件优先保障长向的直线度与导向槽的平行度，整体采用等壁厚设计，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，降低整体自重；所有受力转角处都做了圆弧过渡处理，避免铣削加工后出现应力集中问题，提升构件的长期使用抗疲劳性能；安装定位面都设计在同一加工基准面上，减少装夹次数带来的加工误差，保障各装配位置的位置度公差符合设计要求。从外形尺寸与安装边界来看，该构件整体为细长条结构，长厚比约为12:1，宽厚比约为3:1，安装时需预留长向两端各5mm的装配操作空间，侧面预留3mm的配件安装空间，导向槽的有效滑动行程占构件总长的75%，可满足对应行程范围内的直线动作需求，铰接端的安装孔轴线与构件底面平行，安装后可实现0-15度范围内的角度调整，适配不同的安装工位角度需求。
