印章冲裁成型工装结构设计

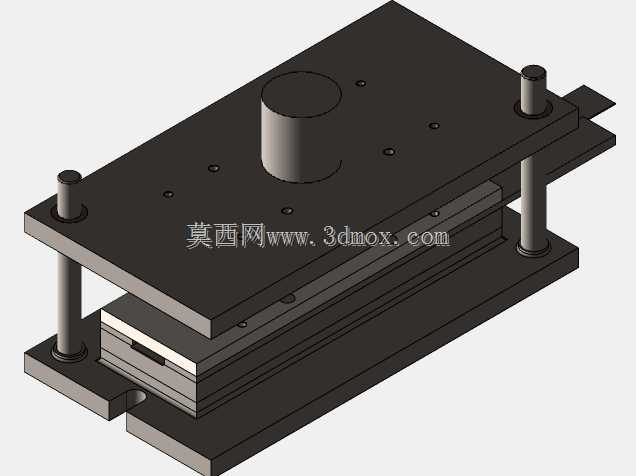

这套冲裁结构主要面向小型平面印章的批量冲压成型加工场景，适配小尺寸薄型坯料的连续冲制作业，在文教用品加工、小型标识配件生产领域有着明确的实用价值，能够替代传统的单工序裁切、打孔作业，大幅提升印章坯件的加工一致性与生产效率。整套结构采用标准的三板式模架布局，上下模座通过四角的导柱导套实现精准导向，合模过程中导柱先于凸模接触导套，全程保证上下模的对位精度，避免冲裁过程中出现凸凹模错位啃模的问题，有效延长核心工作零件的使用寿命。上模座中心设置的模柄用于和冲压设备的滑块连接，传递冲压动力，整体模座采用加厚钢板加工，保证冲压过程中的结构刚性，减少大吨位冲裁时的模座形变，保障冲裁断面的平整度。整套工序集成了两道冲孔与一道落料工位，坯料送入后可在单次冲程内完成定位孔加工与最终的印章外形冲裁，省去了多工序间的重复定位步骤，既降低了操作人员的作业强度，也避免了多次装夹带来的位置误差，冲制出的成品孔位与外形的同轴度可以稳定控制在极小公差范围内，完全满足后续印章装配的精度要求。下模部分设置了对应的凹模镶块与卸料结构，冲裁完成后卸料板可以及时将卡在凸模上的坯料退下，保证连续送料的顺畅性，模座边缘预留的条料导向槽可以引导坯料精准送进，不需要额外加装复杂的送料定位机构，降低了整套工装的制造成本与维护难度。从安装边界来看，整套模架的长宽尺寸适配常规的中小型开式压力机工作台面，模柄直径符合通用压力机的滑块安装孔标准，不需要对设备进行额外改造即可直接装夹使用，下模座预留的安装槽可以通过T型螺栓快速固定在工作台上，上下模的合模高度也在常规中小型冲压设备的行程调节范围内，适配性较强。在设计过程中充分考虑了小型零件冲裁的受力特点，凸凹模的工作刃口预留了合理的冲裁间隙，针对不同厚度的非金属或软金属印章坯料都能获得光滑无毛刺的冲裁断面，减少后续的打磨修整工序，同时核心工作零件都采用了快换式的镶块结构，当刃口出现磨损时只需要更换对应镶块即可快速恢复生产，不需要整套模架返修，大幅降低了长期使用的维护成本。
