五发容量点22口径步枪弹匣结构设计

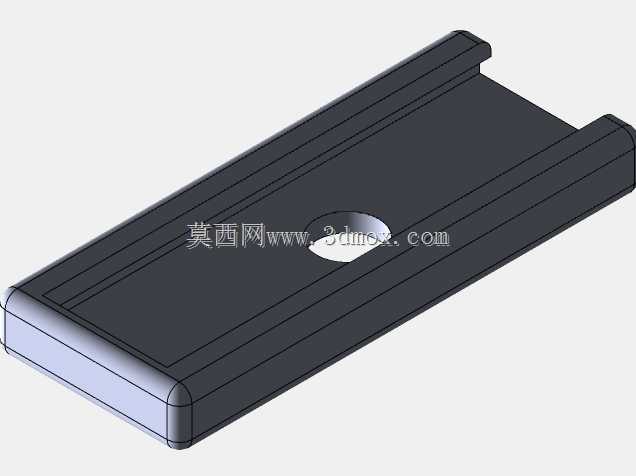

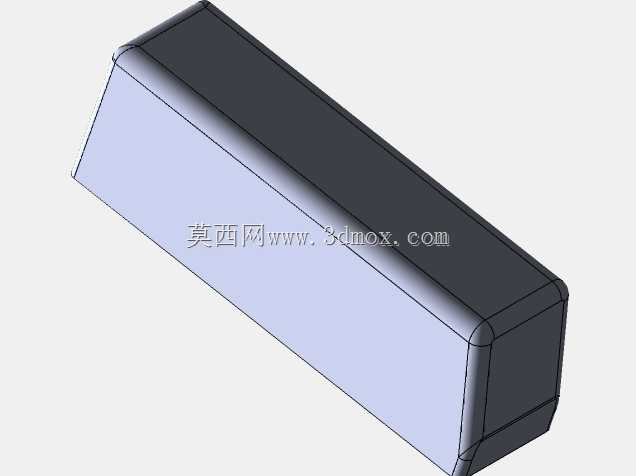

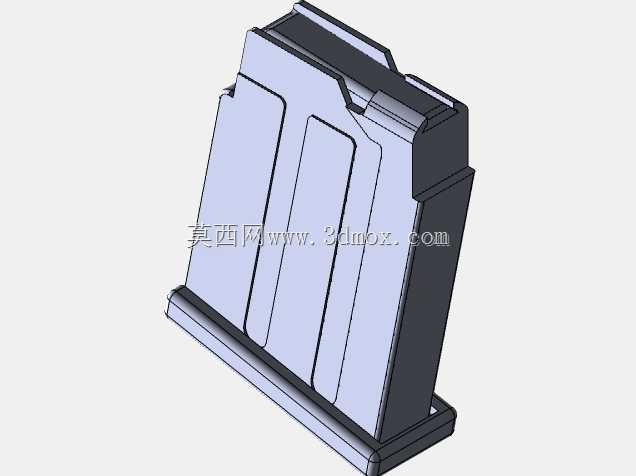

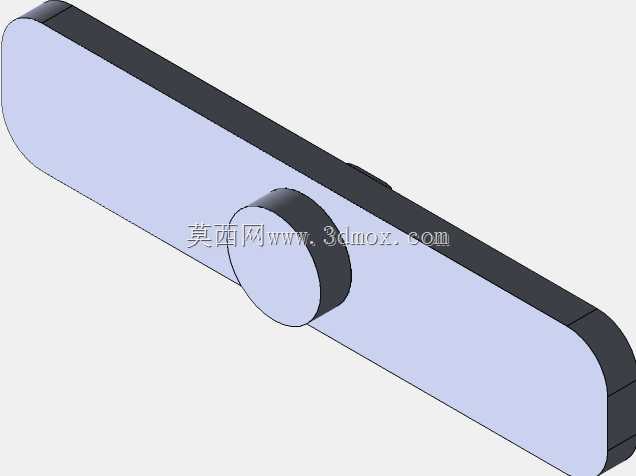

该供弹部件为适配小口径栓动步枪设计的五发容量盒式弹匣，主要应用于民用射击运动、狩猎枪械的供弹场景，作为枪械供弹系统的核心可拆卸部件，承担弹药存储、有序托送、对齐供弹的核心功能，可在射手更换供弹具时快速完成弹药补给，减少装填等待时长，适配多种同口径经典栓动步枪的安装接口。从功能特性来看，该弹匣采用双排单进的容弹布局，内部设置托弹簧驱动的托弹板结构，可逐发将弹药抬升至供弹口位置，抱弹口采用双侧对称限位结构，能够牢固卡持弹药壳体，避免携行过程中弹药脱落，同时在枪机后坐复进过程中可顺畅将最上方弹药推入弹膛，供弹过程无卡滞风险，托弹簧的弹力经过匹配调校，既能够保证托送弹药的推力充足，也不会因弹力过大导致最上方弹药抬升角度偏差影响供弹可靠性。在设计思路上，整体采用轻量化的薄壁壳体结构，外壳主体采用冲压成型的金属板材弯折拼合设计，在保证结构强度的前提下尽可能压缩整体重量，降低射手携行负担；壳体外侧设置三道纵向加强筋结构，既能够提升壳体的抗挤压、抗形变能力，避免摔落、挤压后壳体变形导致内部托弹板卡滞，也能够在弹匣插入机匣弹匣井时起到导向定位作用，提升换弹时的插入顺畅度。外形尺寸方面，该弹匣整体为适配五发点22长步枪弹的堆叠尺寸设计，整体宽度控制在与机匣弹匣井匹配的安装边界内，插入机匣后突出握把下方的长度经过优化，既不会因长度过大影响射手据枪姿态，也能够保证五发弹药的完整容纳空间；安装接口采用标准的卡口式定位结构，弹匣上部的卡扣凸台可与机匣上的弹匣卡笋精准配合，锁定后无松旷晃动，按压卡笋即可快速释放弹匣完成更换，安装公差控制在合理范围内，同规格弹匣可实现通用互换，无需额外修配即可正常使用。弹匣底部设置可拆卸的底盖结构，日常维护时可拆下底盖取出托弹簧与托弹板，清理内部进入的泥沙、碎屑，保证内部构件运动顺畅，提升复杂环境下的使用可靠性。
