弯柄式气保焊枪三维结构设计模型

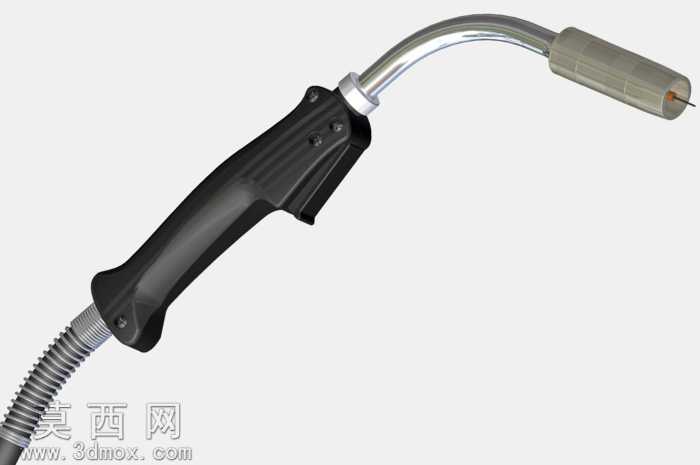

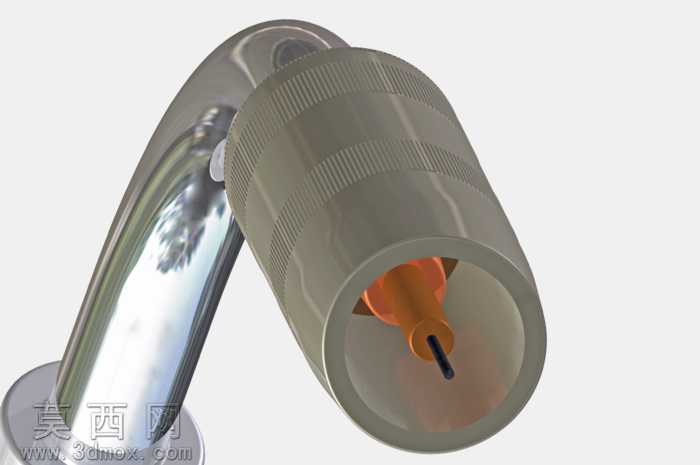

本模型为手持弯柄式气体保护焊枪的三维结构设计成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，完整还原了焊枪从握持端到作业端的全部结构细节。建模过程中首先针对握持手柄进行曲面优化，依据人体工学握持弧度构建手柄外壳的三维曲面，通过拉伸、切除、圆角等特征完成手柄上的按键安装位、防滑纹理槽、管线接驳口的细节刻画，手柄外壳采用哑光黑色工程塑料材质，渲染阶段调整材质粗糙度参数模拟防滑塑胶的磨砂质感，还原实际产品的握持触感表现。手柄与弯管衔接处设计有金属锁紧固定结构，建模时通过旋转特征构建锁紧螺母的螺纹细节，搭配金属镀铬材质，调整反射参数还原金属件的光亮金属质感，同时完成衔接处密封垫圈的橡胶材质设置，还原部件间的密封装配关系。弯管部分采用弧形金属导管结构，建模时通过扫掠特征沿预设的弯曲路径生成导管实体，针对金属导管的弯折弧度进行反复校准，确保管线穿设空间充足且握持操作时作业角度符合焊接作业的实际使用习惯，弯管外部设置有隔热防护层，采用耐高温绝缘材质，渲染时调整材质的亚光耐高温涂层质感，区分于内部金属导管的亮面金属表现。焊枪末端的导电嘴与保护喷嘴部分，单独构建导电嘴的细径出丝结构、喷嘴的导流气孔细节，喷嘴采用耐高温铜合金材质，调整材质的金属色泽与轻微氧化质感，还原焊接作业端部件的实际材质特性。手柄尾部的波纹防护软管采用螺旋扫掠特征生成可弯折的波纹结构，设置柔性橡胶材质，模拟软管可弯曲形变的物理特性，同时完成内部送丝管、电缆、气路通道的隐含结构装配，确保整体模型的装配逻辑符合实际焊枪的工作原理。整体装配过程中严格按照实际焊枪的装配顺序添加同轴、贴合、限位等装配约束，确保各部件间无干涉，可通过软件的运动仿真功能模拟扳机按动、软管弯折的动作状态，模型同时导出STEP、IGES等通用格式，可适配多款三维软件进行后续的结构优化、工程图导出或焊接作业模拟使用，完整还原了手持气保焊枪的结构特征与材质表现，可用于焊接设备结构教学、焊枪配件改型设计等场景。
