简易自制卢蒂冲锋枪结构三维数模

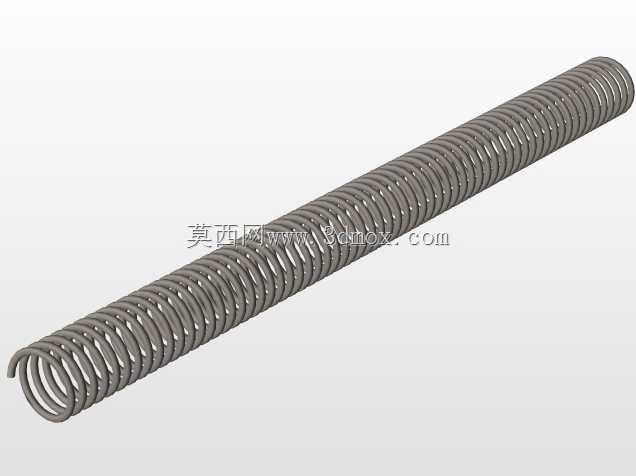

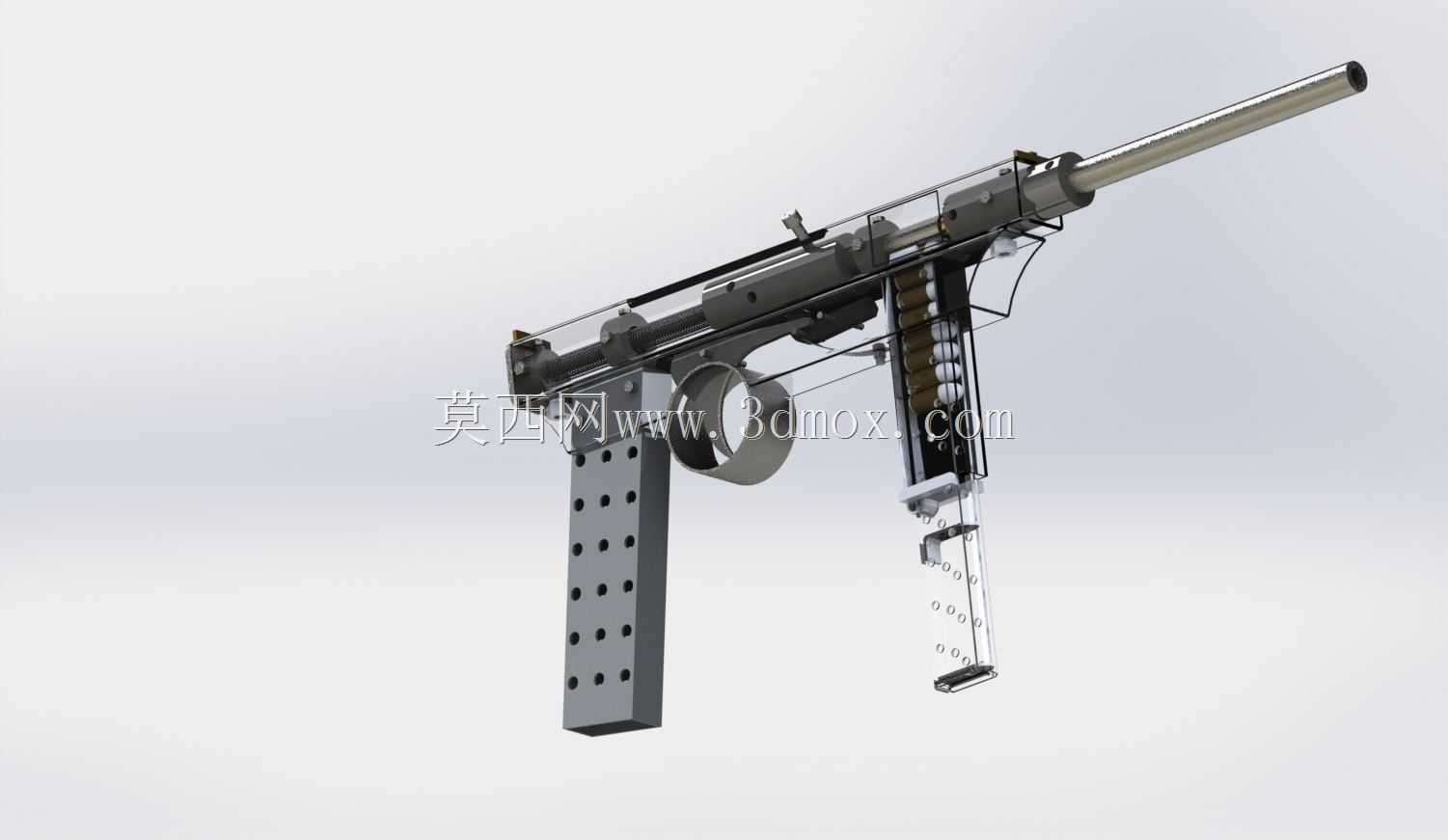

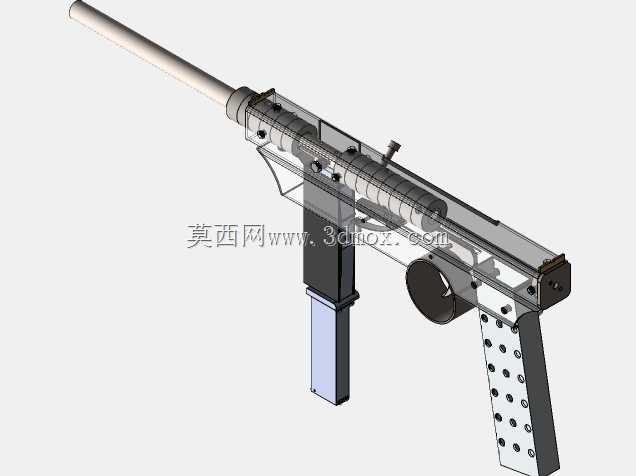

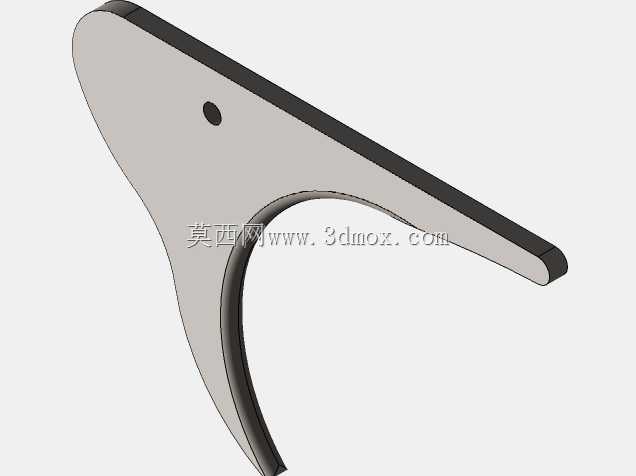

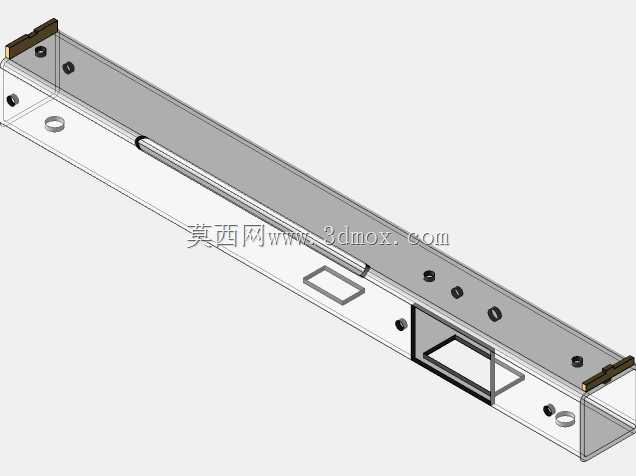

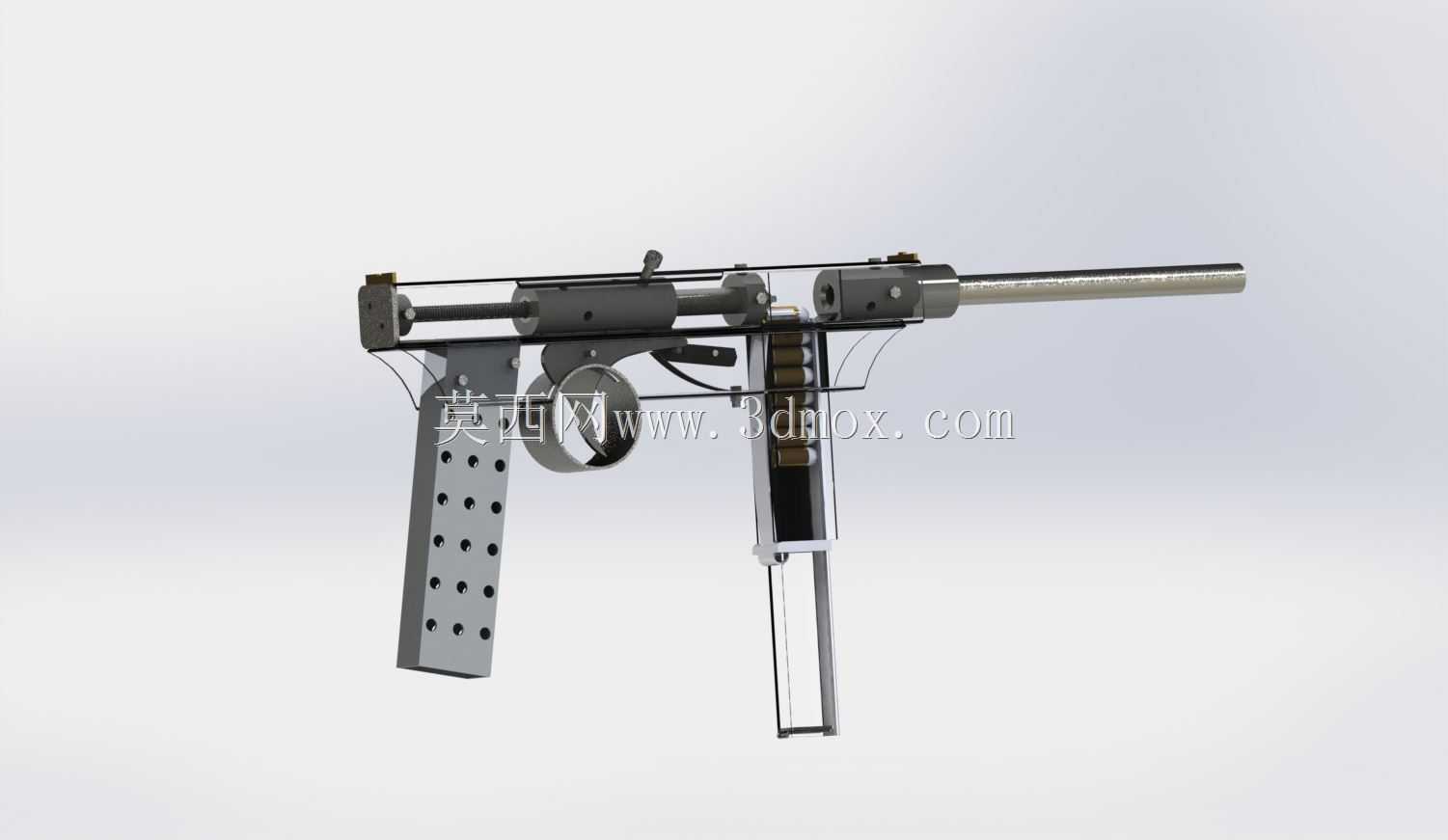

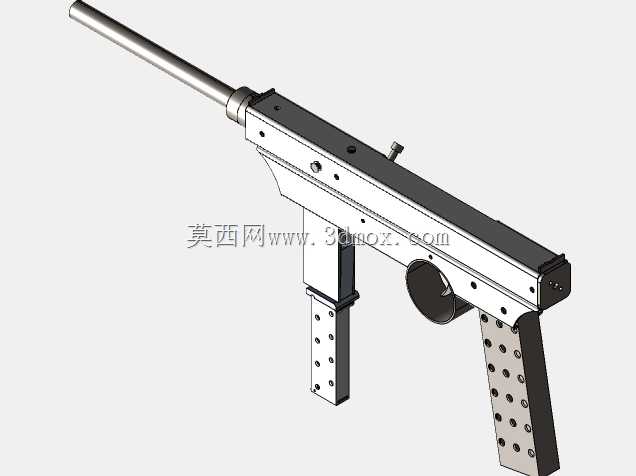

该款轻武器结构模型还原了简易自制卢蒂冲锋枪的核心机械构造，整体采用开放式机匣布局，将枪管、枪机组件、击发机构、供弹结构完全外露呈现，没有传统制式枪械的全包覆外壳，这种设计一方面大幅降低了加工制造的难度，仅需常规的金属板材切割、钻孔、简单折弯工序即可完成大部分零件的制作，无需复杂的压铸、注塑或者精密铣削加工，适合非专业加工条件下的小范围制作。从实际应用场景来看，这类简易自制枪械多用于非军事场景的原理教学、机械结构科普展示，也可作为影视道具制作、游戏美术建模的参考原型，其外露的结构能够让观察者清晰理解自由枪机式冲锋枪的运作逻辑，无需拆解外壳就能直观看到枪机往复运动、扳机阻铁咬合、弹匣供弹的完整动作路径。在功能特性层面，该模型完整还原了原型枪械的核心动作逻辑：枪管通过固定销与机匣杆体刚性连接，枪机组件套在两根平行的导向杆上做直线往复运动，击发阻铁集成在扳机组件上方，扣动扳机时阻铁下沉释放枪机，枪机在复进簧的作用下向前推送弹匣内的弹药进入弹膛，随即击发底火完成发射循环，发射后的火药燃气后坐力推动枪机后退完成抽壳、抛壳动作，同时压缩复进簧为下一次循环储备能量。设计思路上，该结构最大化简化了零件数量，握把直接采用带密集减重孔的金属板材弯折成型，弹匣采用双排单进的直弹匣设计，弹匣插口直接焊接在机匣下方，省去了复杂的弹匣卡扣定位结构，扳机护圈采用简单的弯制金属圈，既满足了防护扳机避免误触的功能，又进一步减少了加工工序。从外形尺寸与安装边界来看，该模型全枪长度控制在较短区间，枪管长度约占全枪总长的六成，整体宽度仅略大于握把厚度，没有突出的外置结构，所有运动部件的行程都被限制在两根导向杆的范围内，枪机后坐的最大行程不会超出机匣尾端，弹匣安装后下沿与握把底部基本齐平，不会额外增加枪械的纵向高度，整体结构的安装公差要求较低，各部件之间的配合间隙预留充足，即使零件加工精度存在一定误差，也能保证整套动作机构顺畅运作，不会出现卡滞或者干涉的问题。
