400KW八缸工业燃气动力机组结构

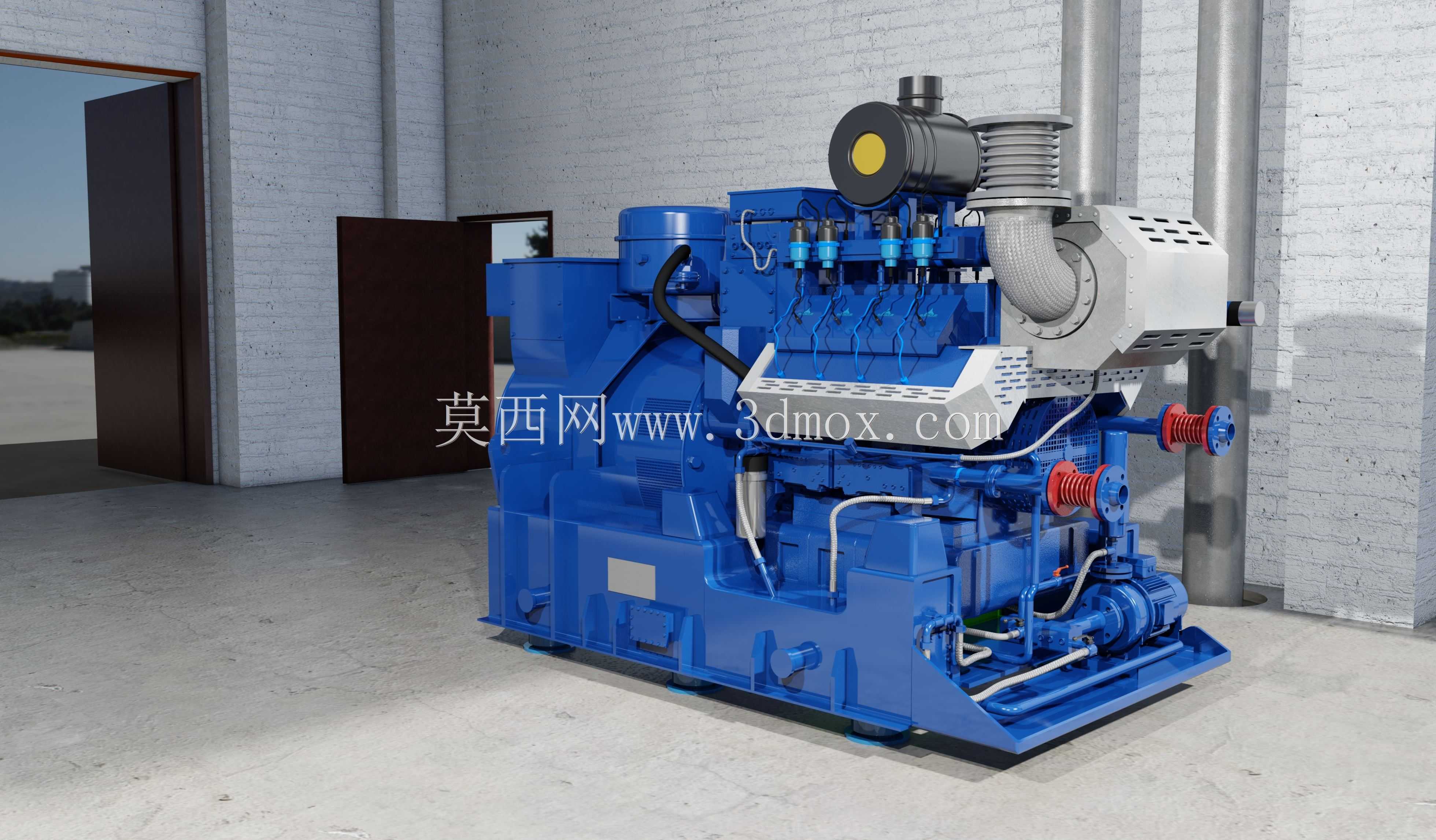

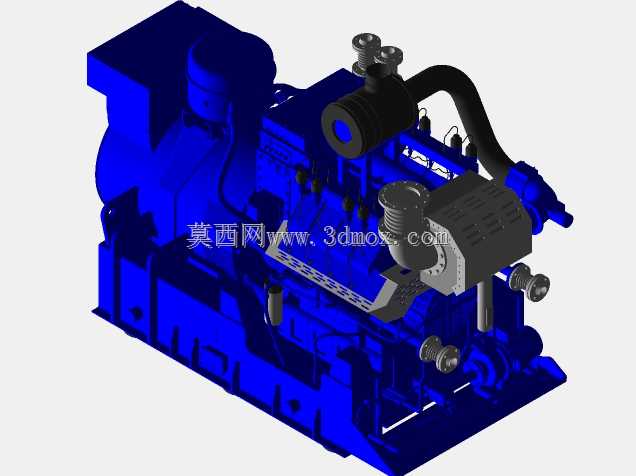

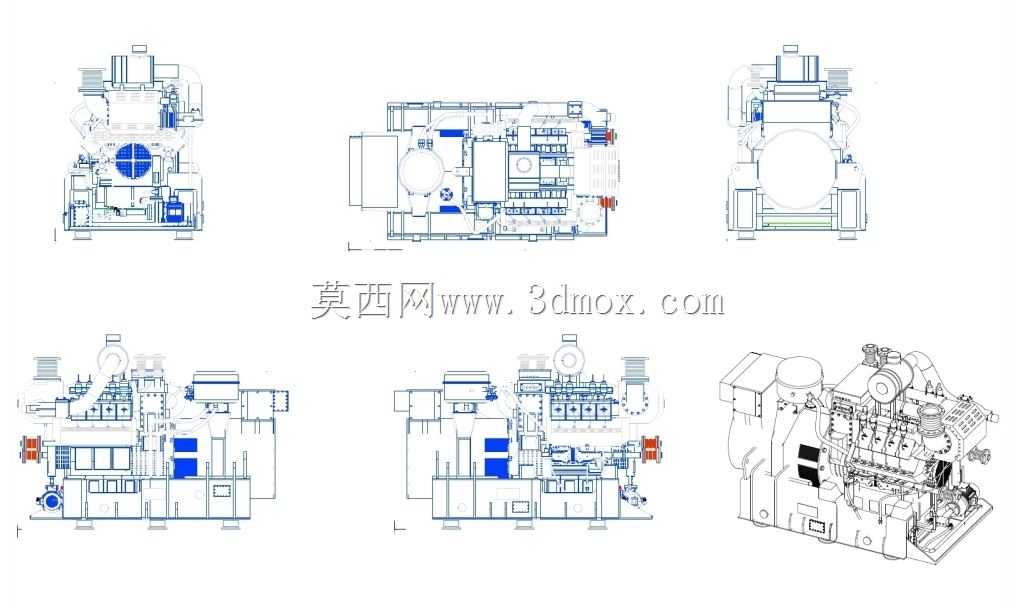

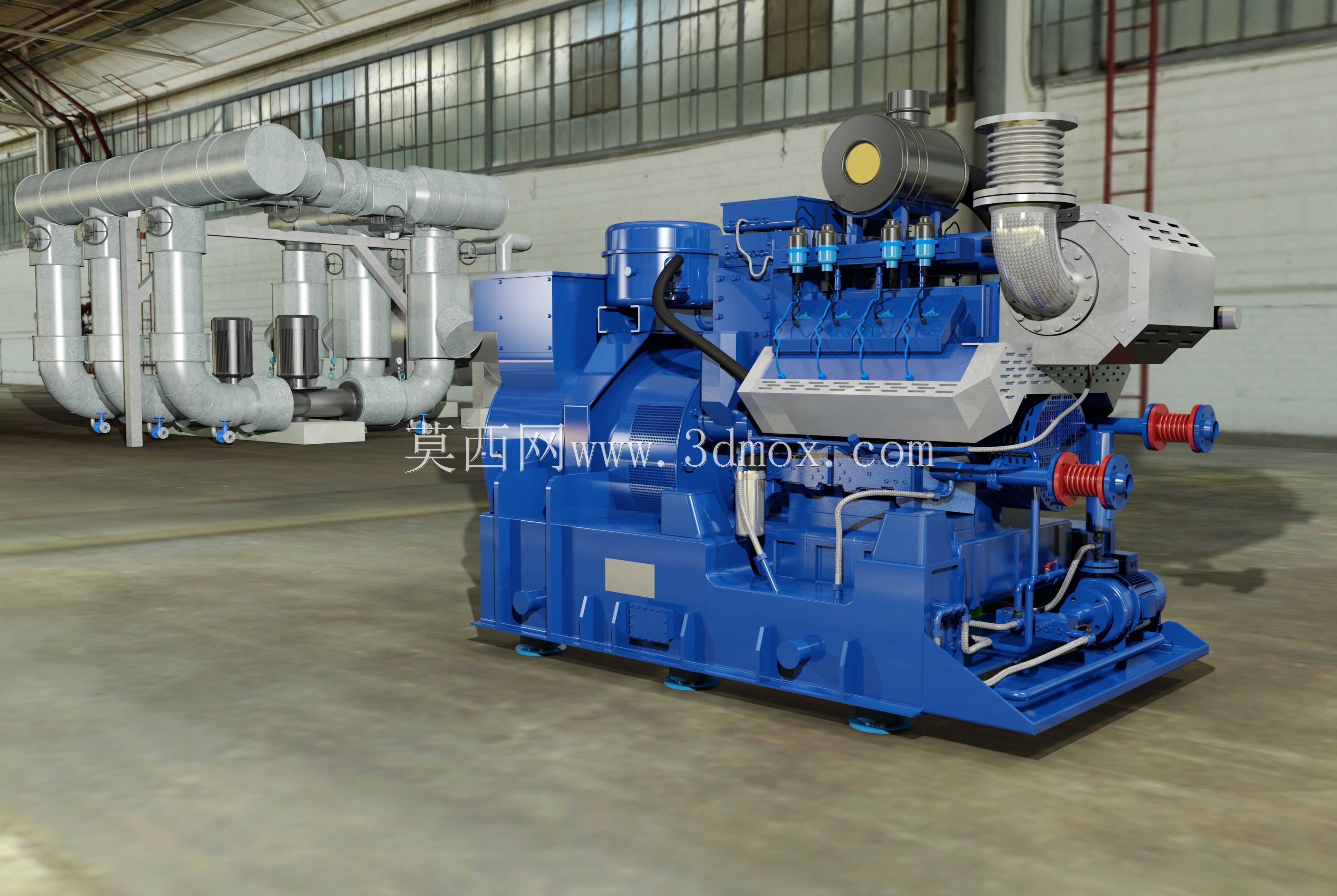

这款400KW级八缸燃气动力机组，主要面向分布式能源站、工业园区自备电站、油气田伴生气回收利用、生物质燃气发电等场景，可作为主供电源为厂区生产设备、配套办公生活区提供稳定电力输出，也可作为备用电源在市电中断时快速启动，保障关键生产环节、应急配套设施的连续运转，同时还能通过余热回收装置对接厂区供热管网，实现冷热电三联供，大幅提升能源综合利用效率，降低企业用能成本。机组采用整体撬装式集成设计思路，将燃气进气调控模块、八缸动力缸体、点火控制系统、润滑回路、冷却散热单元、输出连接端、排气消音段全部整合在统一的高强度钢制底座上，无需现场进行复杂的分体组装与管路对接，仅需完成燃气接入、电力并网、冷却管路外接即可投入使用，大幅缩短现场安装调试周期，降低现场施工的难度与成本。设计阶段充分考虑工业场景的安装边界约束，整机底座预留标准化的地脚螺栓安装孔位，可直接匹配常规工业电站的混凝土基础尺寸，整体布局紧凑，在保证各部件检修操作空间的前提下尽可能压缩占地尺寸，侧面预留的检修通道可满足日常滤芯更换、管路巡检、紧固件校核的操作需求，顶部吊装点位经过载荷校核，可满足车间内行车、现场吊装设备的整体转运需求，无需拆分部件即可完成整机组的吊装移位。功能层面，机组适配天然气、油田伴生气、生物质发酵燃气等多种可燃气体气源，进气模块配备稳压、过滤、阻火单元，可过滤气源中的杂质、稳定进气压力，避免气源波动影响缸内燃烧稳定性；八缸排布采用V型结构设计，可有效平衡活塞往复运动产生的惯性力，降低机组运行过程中的振动幅度，减少振动对配套连接管路、周边设备的影响；冷却系统采用分体式循环设计，缸体水套循环带走燃烧产生的热量，通过外接散热器或余热交换装置完成热量置换，可根据现场使用场景选择散热模式，适配不同地域的环境温度使用需求；润滑系统采用强制压力润滑，可在机组启动瞬间为各运动摩擦副提供润滑油膜，降低缸套、轴瓦等核心部件的启动磨损，延长整机大修周期；排气端配套阻火消音单元，可降低排气噪音，同时阻断缸内火焰外传，满足工业厂区的安全运行规范要求。整机外部覆盖件采用模块化快拆设计，日常巡检时可快速拆卸对应位置的覆盖件查看内部管路、部件的运行状态，关键的滤芯、传感器等易损件均布置在触手可及的位置，无需深入机组内部即可完成更换操作，大幅降低日常运维的难度与耗时。
