AR系步枪螺栓作用配置总成结构设计

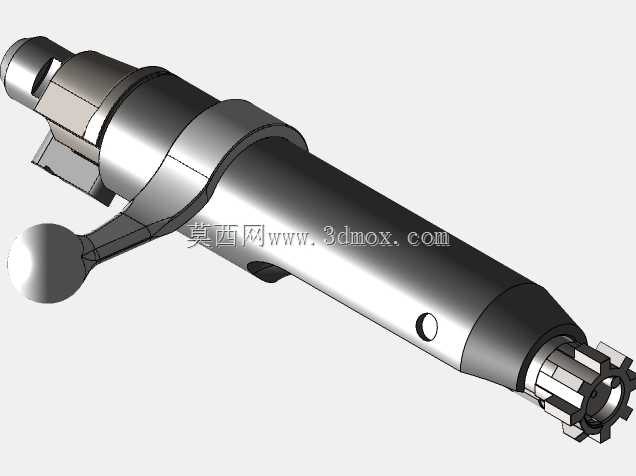

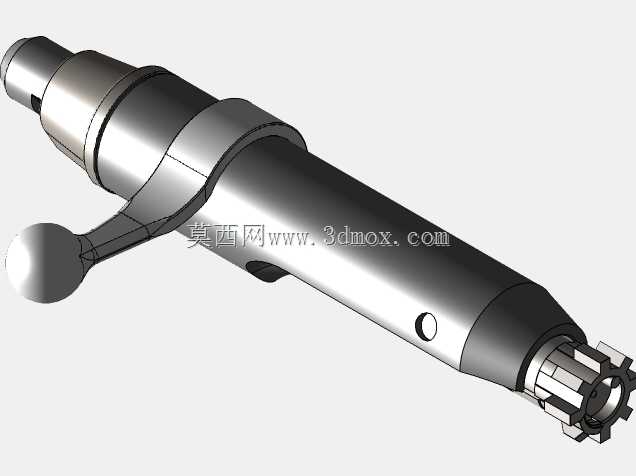

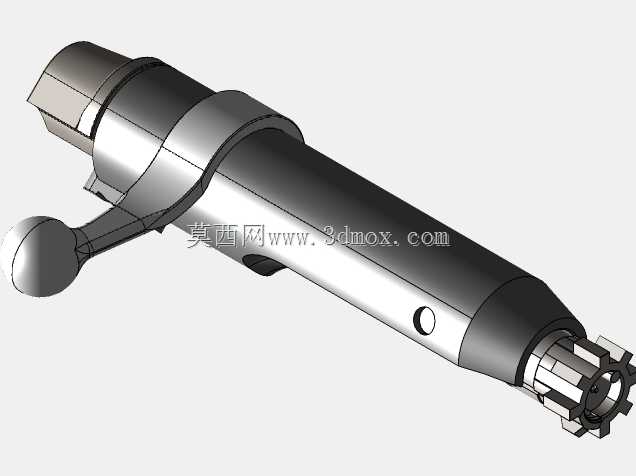

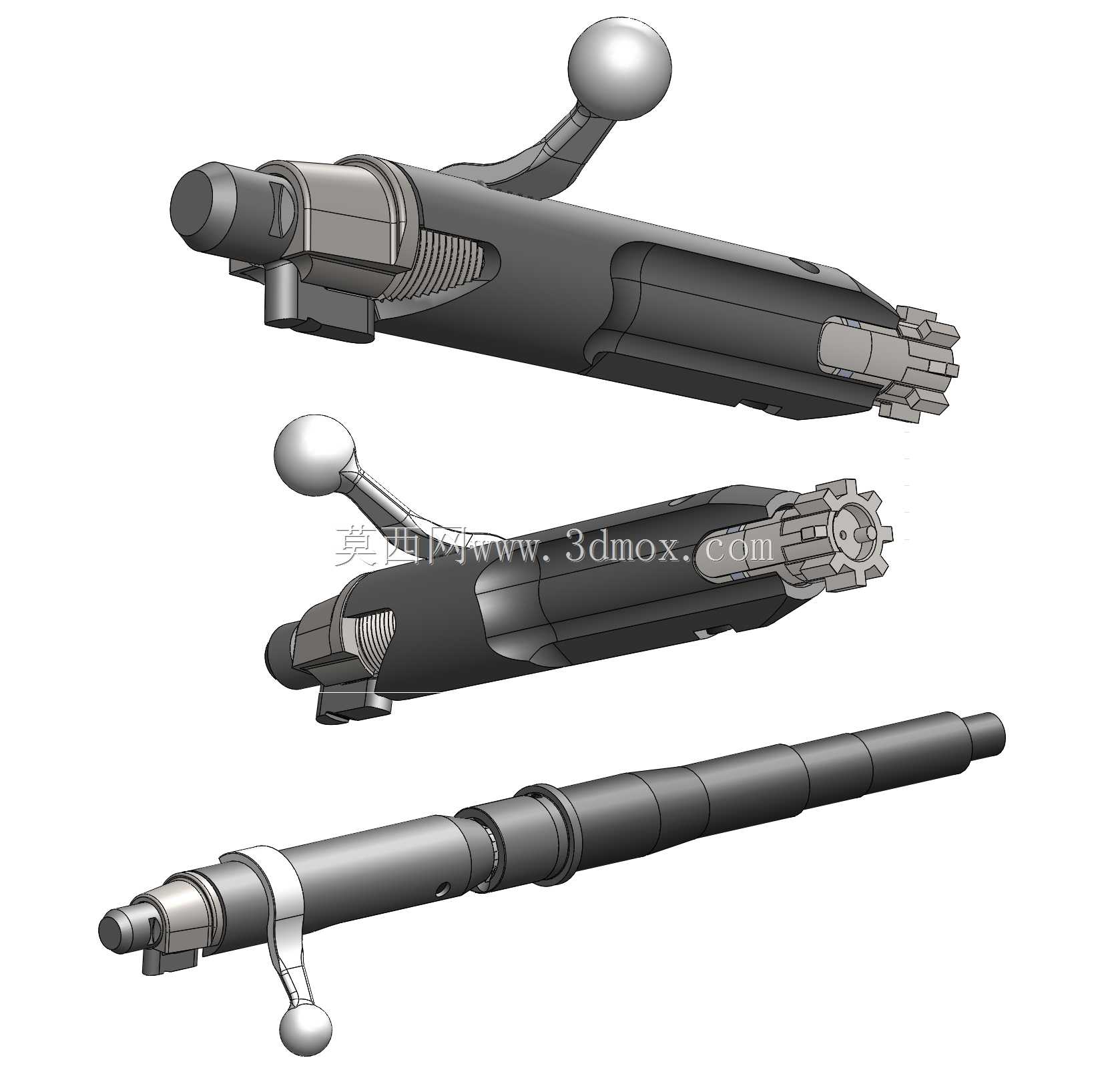

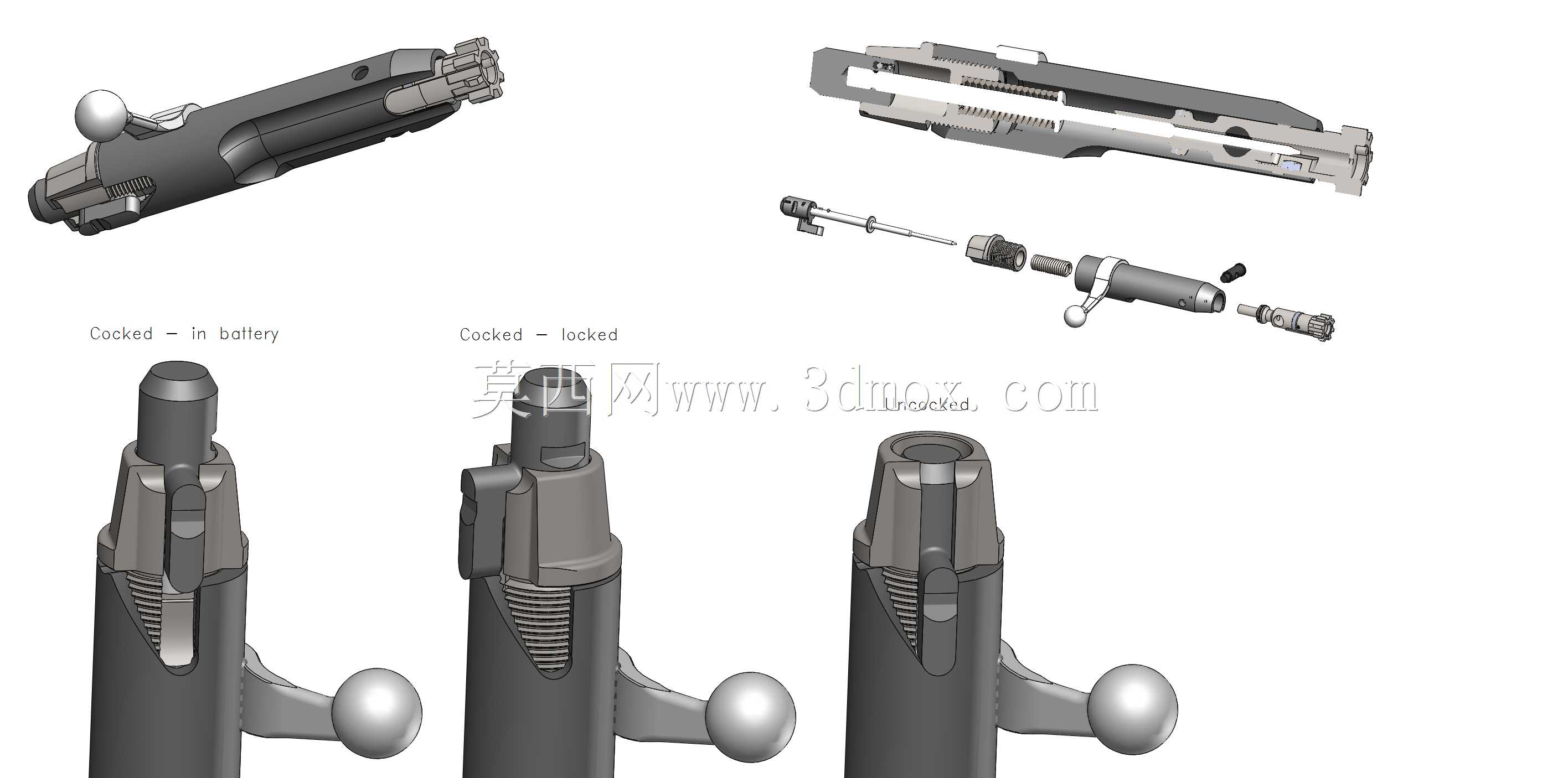

该结构属于轻武器枪械核心动作执行组件，主要应用于民用竞技射击、战术训练类AR制式步枪的枪机系统改装与结构验证场景，承担枪械供弹上膛、闭锁击发、退壳抛壳的全流程动作执行功能，是步枪完成射击循环的核心承载部件。整套组件包含三种适配不同使用需求的构型，分别对应旋塞闭锁、卡笋卡滞、旋塞拆卸三类操作逻辑，可适配不同规格的AR系列枪管组件安装需求，无需额外改动机匣内部安装空间即可完成替换装配。设计过程中参考成熟雷明顿700枪机的锁紧机构原理，采用标准AR-15螺栓组件作为基础载体，在螺栓本体上加工凸轮销孔作为止动限位结构，保障闭锁状态下枪机与枪管尾部的顶隙处于合理区间，避免击发时出现燃气泄漏、枪机后退的安全隐患。击发机构部分采用3/4-20 UNF螺纹组装螺塞与撞针组件，通过固定销将撞针限位在撞针导向装置内，配套弹簧提供30磅击发力，可稳定满足军用底火的击发能量要求，同时弹簧压缩行程严格控制在枪身内部可用空间范围内，避免出现弹簧并圈或击发无力的问题。螺栓手柄采用TIG焊接工艺与阀体牢固结合，螺栓底部设置卸压切口，与刀库保持安全间隙，设计过程中对多余结构进行材料去除处理，避免枪机往复运动时与机匣内部其他部件发生运动干涉。针对原AR螺栓仅能旋转22.5°的设计局限，优化后螺栓抛壳旋转角度达到67.5°，可在旋转越过两个锁片位置后完成延长行程，最终锁定在第三个锁定位，提升闭锁状态的结构稳定性，同时优化小抛壳挺的结构尺寸与接触角度，适配经验丰富的射击运动员操作习惯，降低射击动作的违和感。整套组件的外形尺寸完全适配标准AR-15步枪的机匣安装边界，枪管对接端、机匣导轨配合面、拉机柄连接位的尺寸均遵循通用AR系列枪械的安装公差要求，可直接替换同规格原厂枪机组件，无需对枪械本体进行二次加工，适配日常英制单位维护的使用场景，避免公制英制单位混用带来的装配误差问题，头颈部失败系统采用标准件配置，降低后期维护的配件获取难度。
