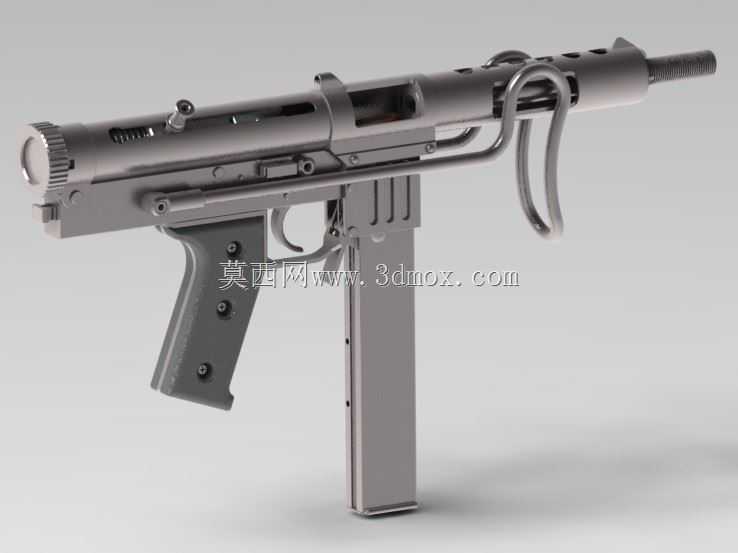

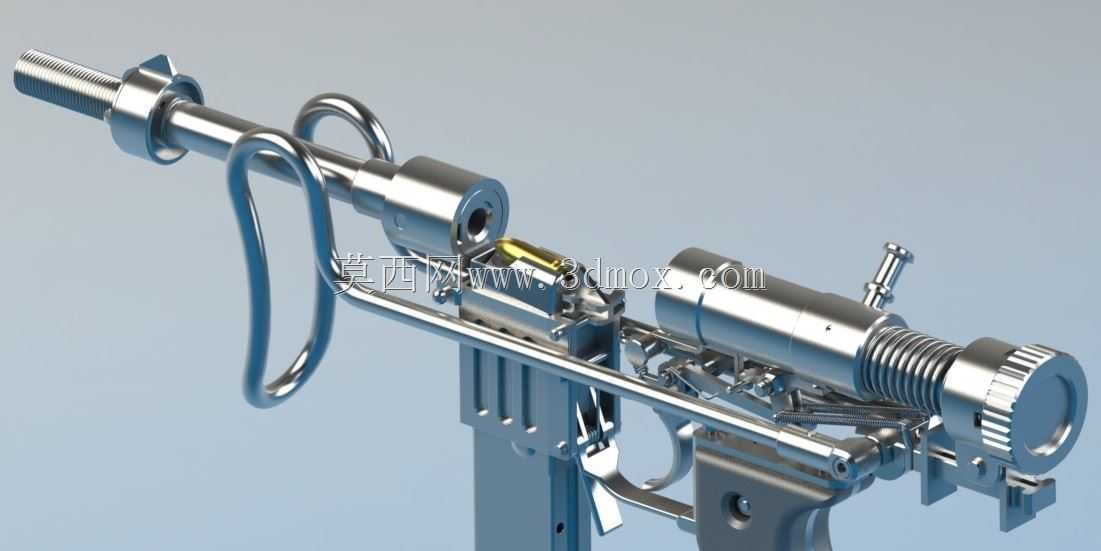

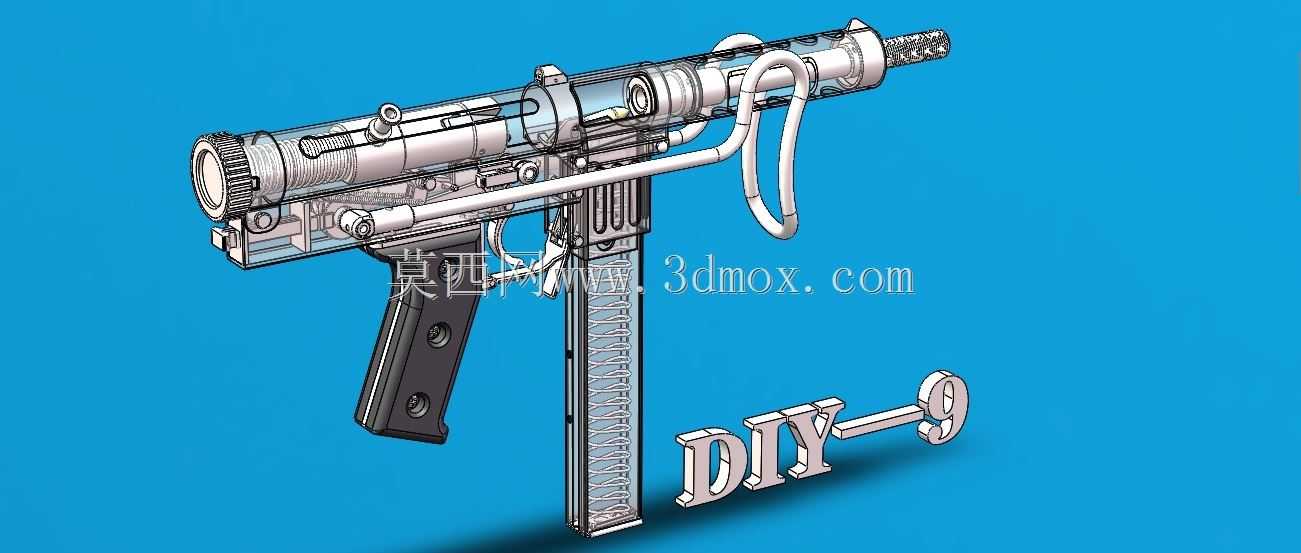

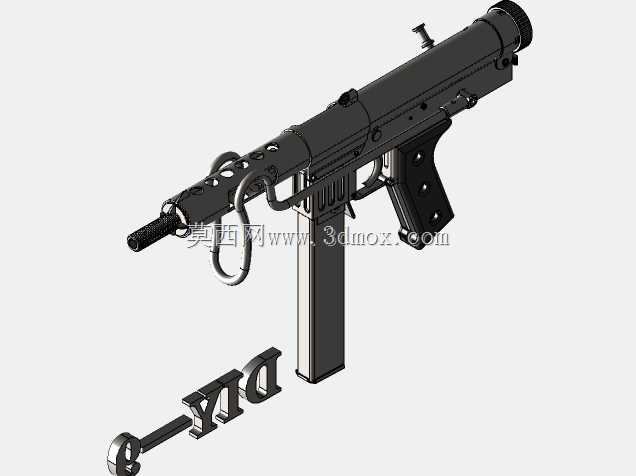

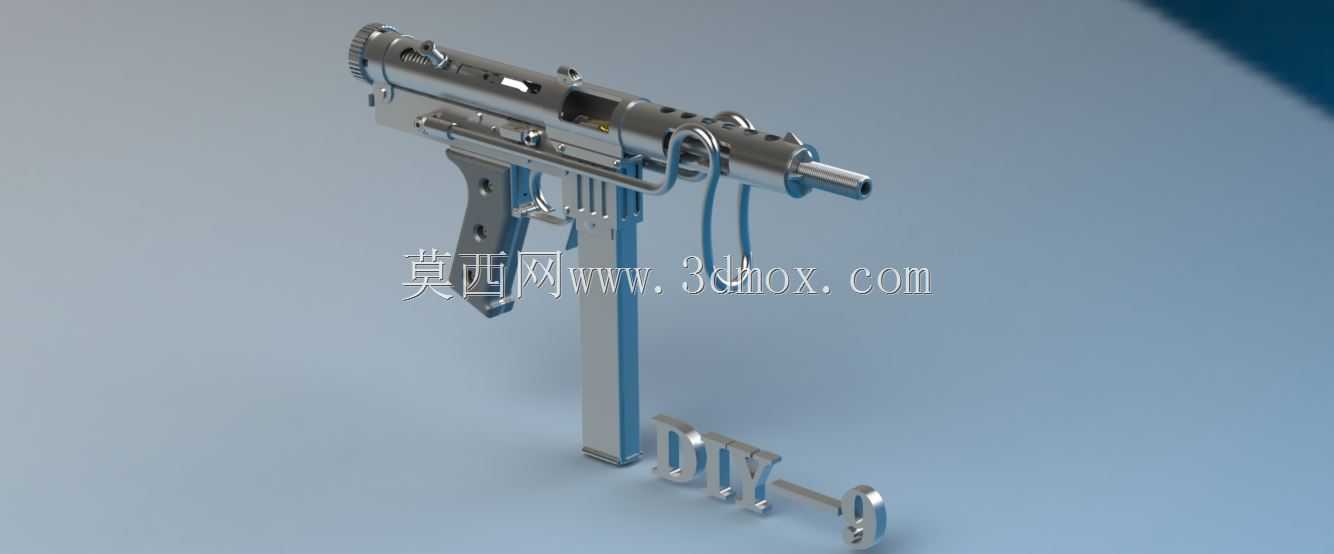

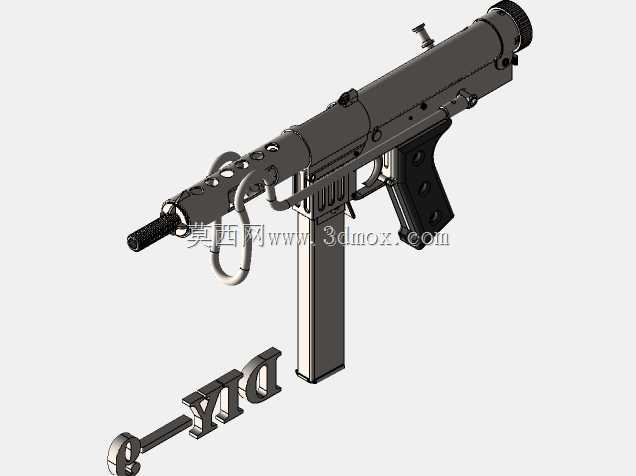

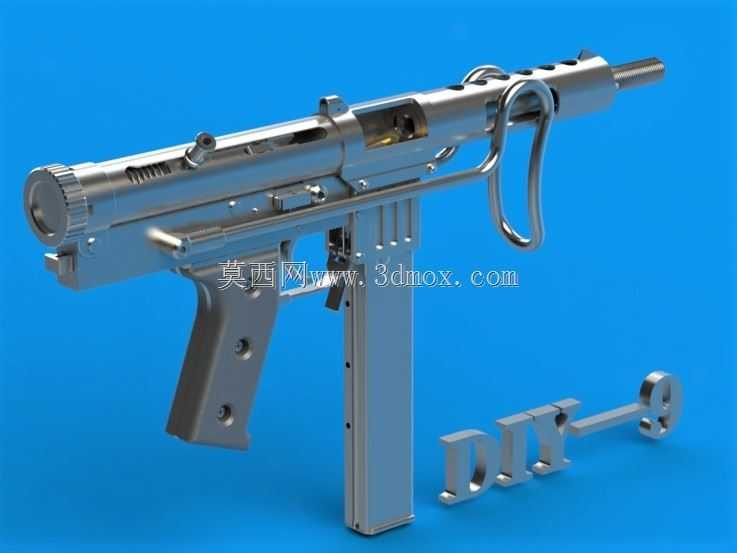

DIY九毫米贴片式冲锋枪结构设计

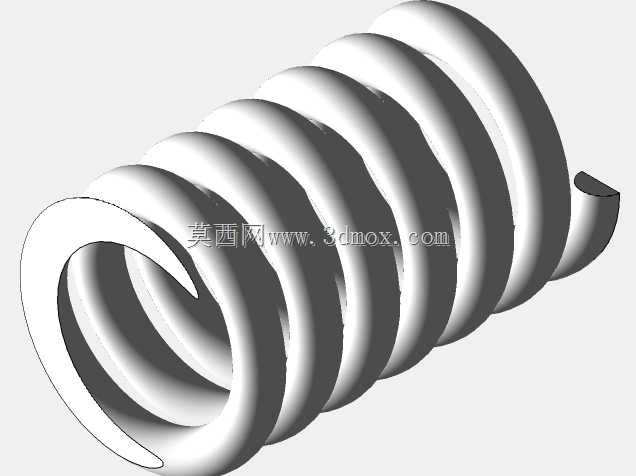

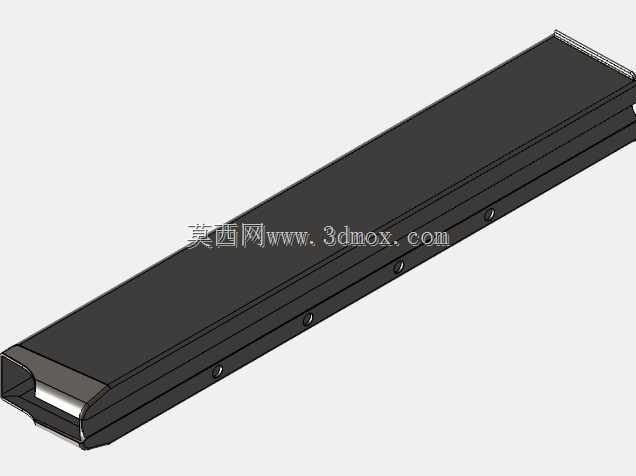

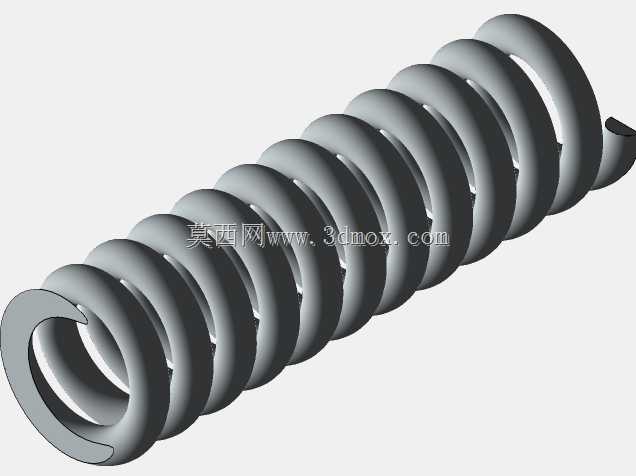

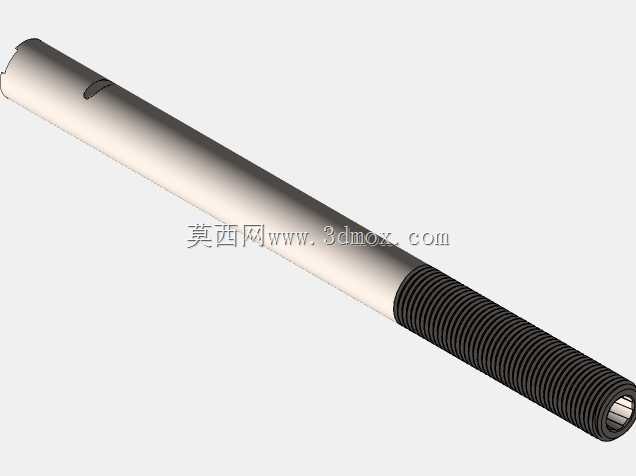

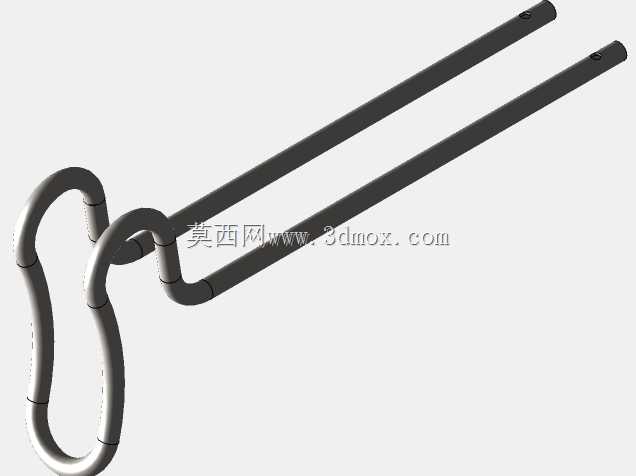

该结构为9mm口径轻型冲锋枪的DIY设计方案，主要面向轻武器原理教学、机械结构实训、军工科普展示等应用场景，可作为高校机械类专业枪械原理课程的具象化教学载体，也可用于军事主题展馆的互动展项制作，帮助学习者直观理解自由枪机式自动武器的运行逻辑。在实际用途层面，该结构完整还原了斯登系列冲锋枪的核心动作逻辑，能够清晰演示供弹、上膛、击发、抛壳的全流程动作，无需实弹即可完成自动循环原理的展示，规避了实装教学的安全风险，同时拆解后可清晰展示每个零部件的配合关系，适合用于机械装配公差配合、运动机构干涉校验等实操教学环节。从功能特性来看，该结构采用自由枪机式自动原理，设计中简化了不必要的复杂曲面，将原枪的冲压焊接结构转化为适合机加工与3D打印制作的分体装配结构，降低了制作门槛；枪身主体采用模块化拆分设计，枪管组件、枪机组件、复进簧组件、发射机座、弹匣接口均为独立可拆单元，各部件之间通过定位销与卡槽实现无额外紧固件的快速装配，既保证了装配精度，也方便反复拆装演示。设计思路上，整体遵循极简实用的原则，保留原枪核心功能的前提下，对非关键受力部位做了轻量化镂空处理，在保证结构强度满足演示需求的同时，减少了材料消耗；针对DIY制作的公差适配问题，所有配合面均预留了合理的装配间隙，运动部件的接触面做了导向倒角设计，避免因加工误差导致的卡滞问题；枪托采用弯折杆式结构，既还原了原枪的外形特征，也保证了握持演示时的结构刚度。外形尺寸与安装边界方面，整枪长度控制在760mm以内，枪管长度为196mm，不含弹匣的整体宽度控制在45mm，高度为160mm，适配标准9mm训练模拟弹的供弹尺寸，弹匣接口尺寸兼容通用的双排单进弹匣模型，各运动部件的行程均做了限位设计，枪机后坐行程为85mm，复进簧压缩行程预留10mm的安全余量，避免装配或演示过程中出现部件脱出的问题；所有外露棱角均做了R2以上的圆角处理，避免拆装演示时划伤操作人员，整体安装边界规整，可直接固定在展示台架上用于静态展示或动态动作演示。
