RC模型车用生成式结构控制臂

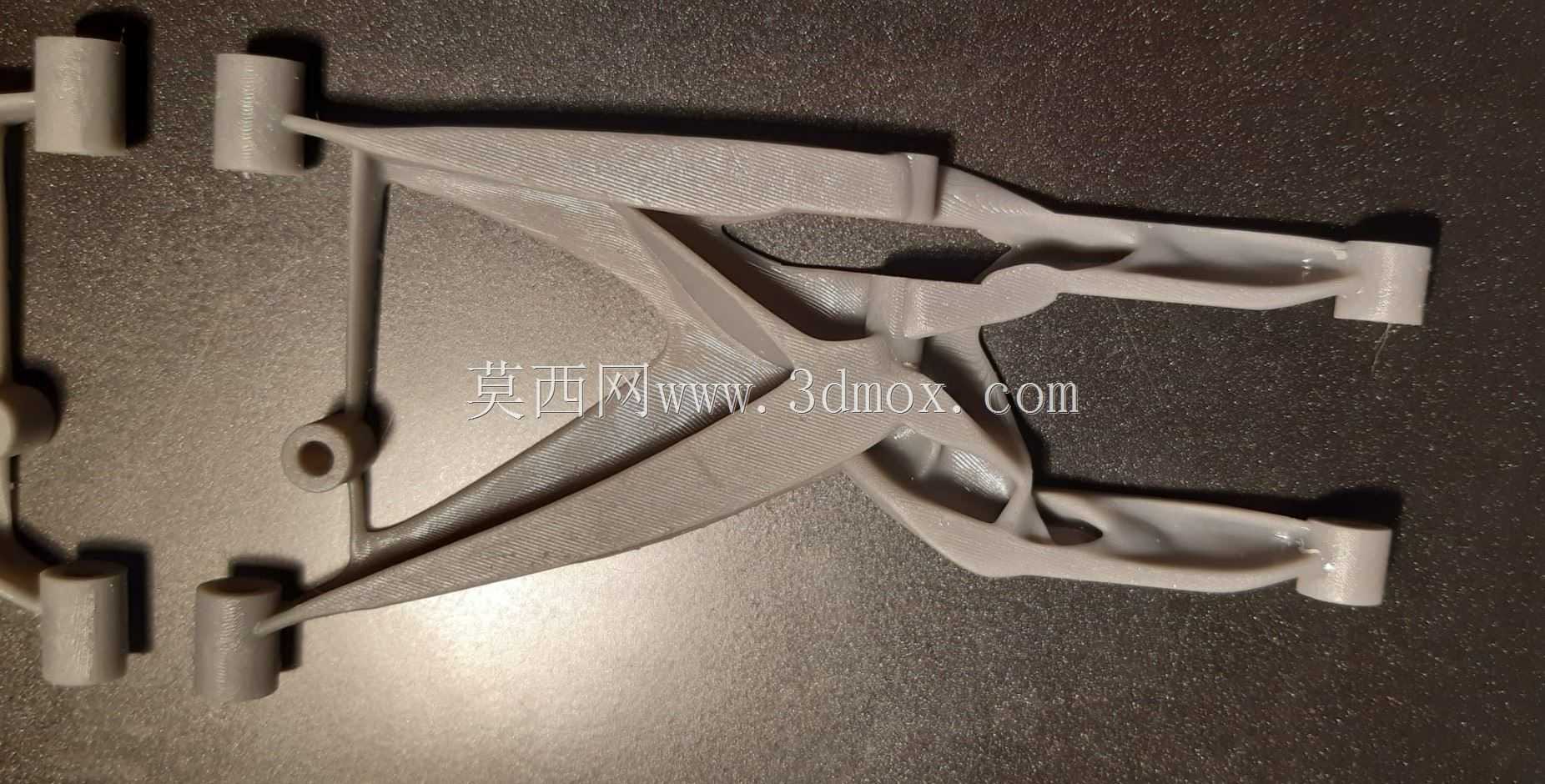

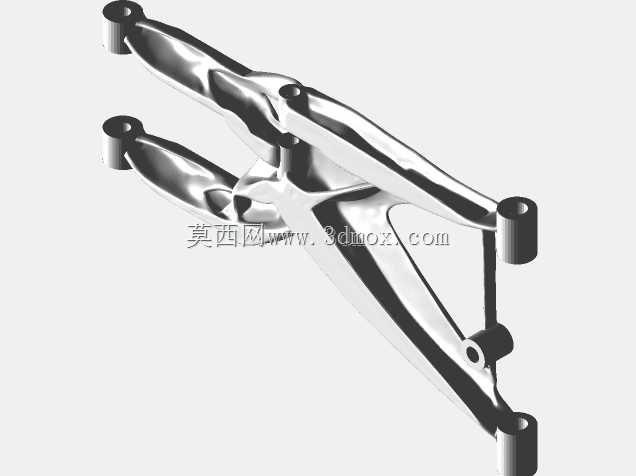

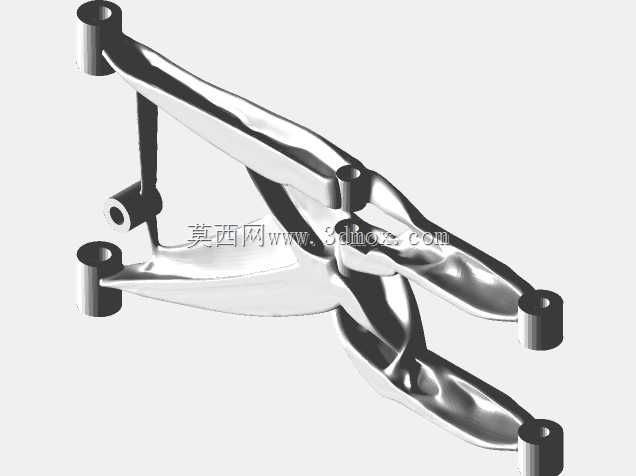

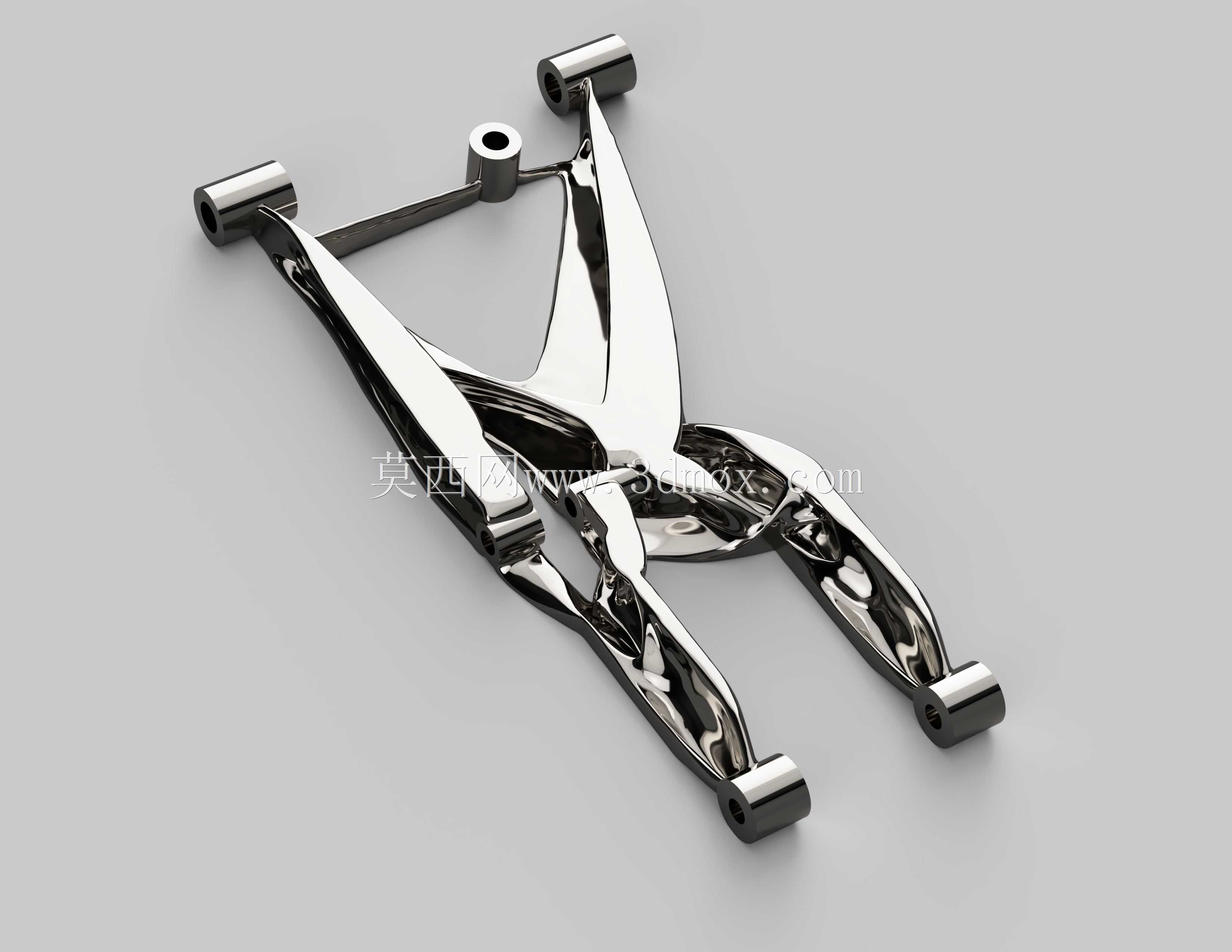

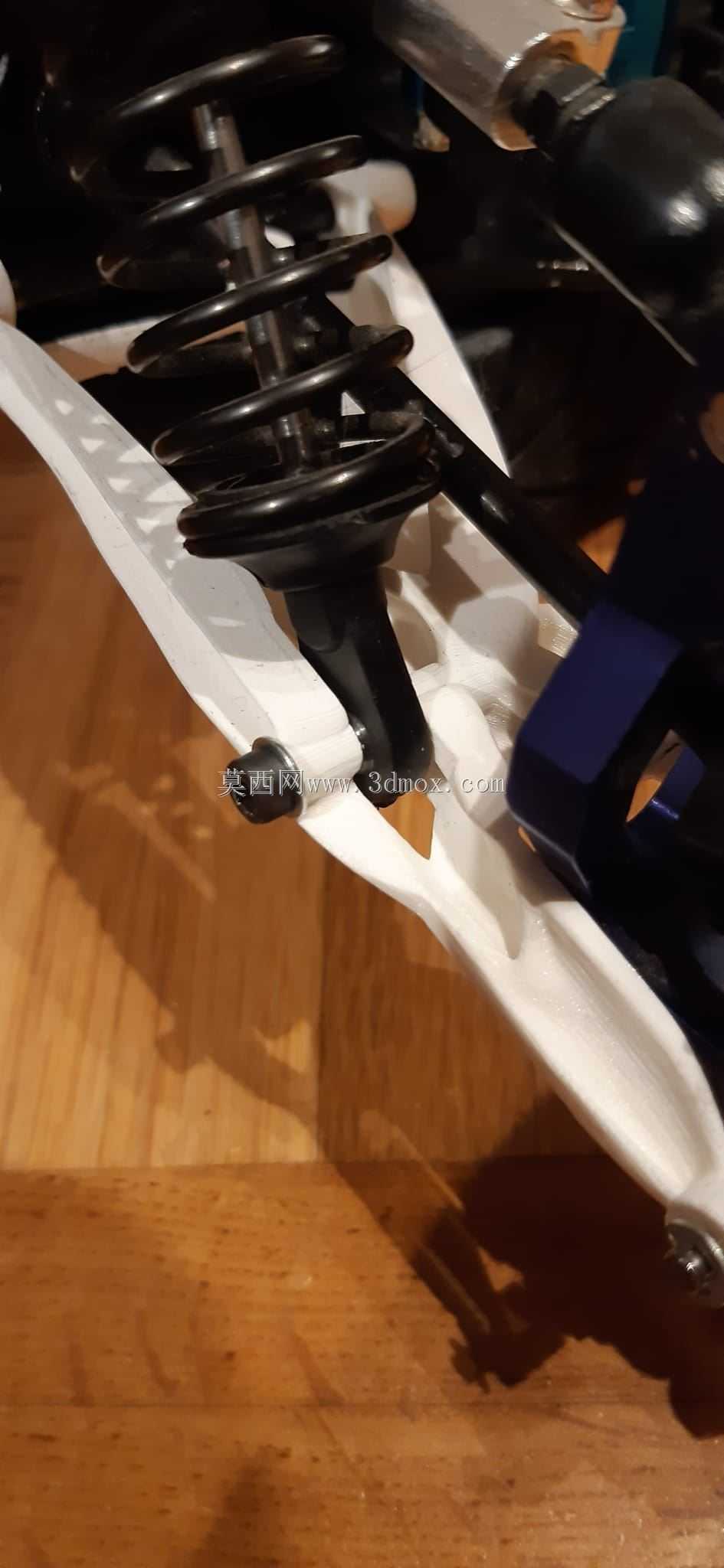

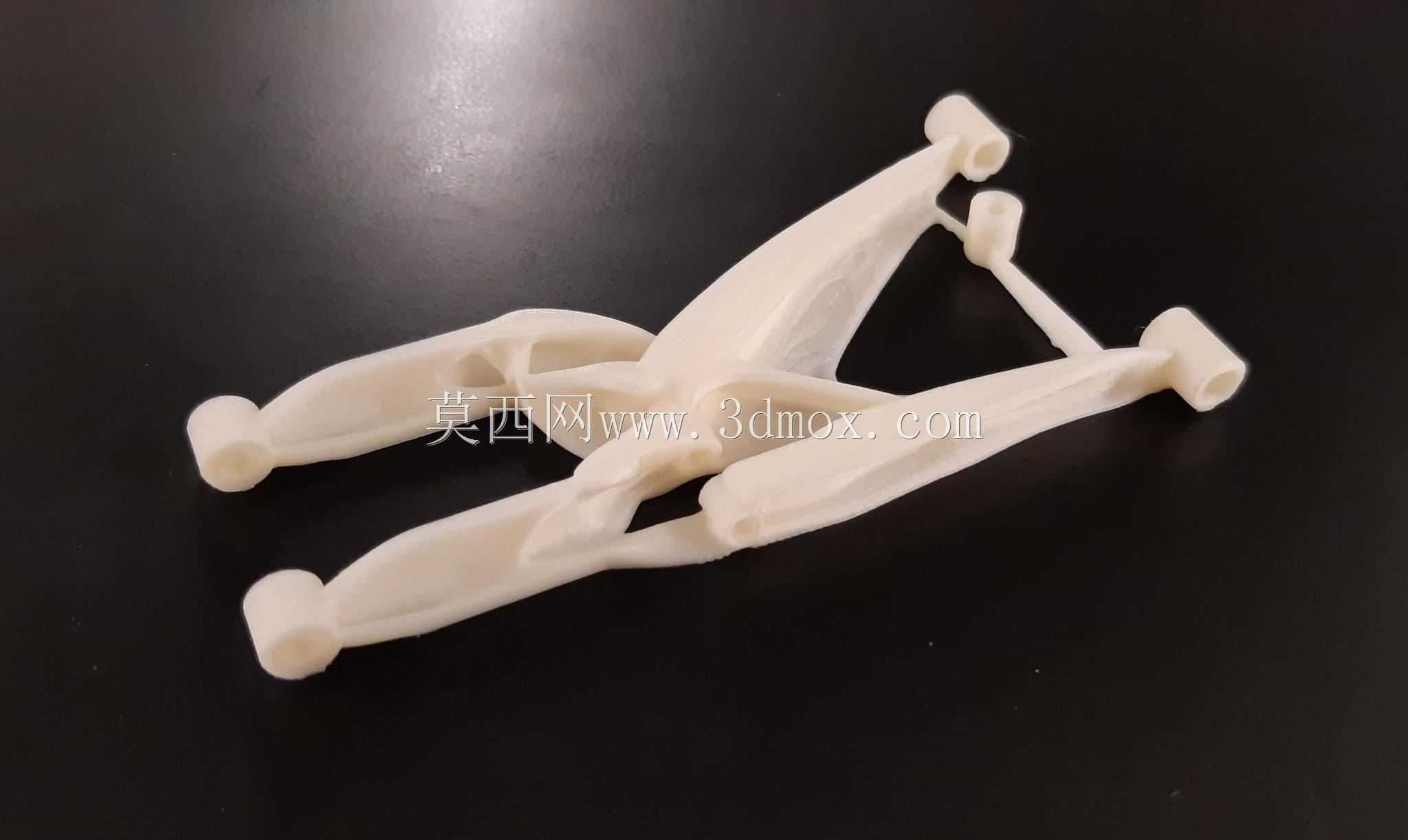

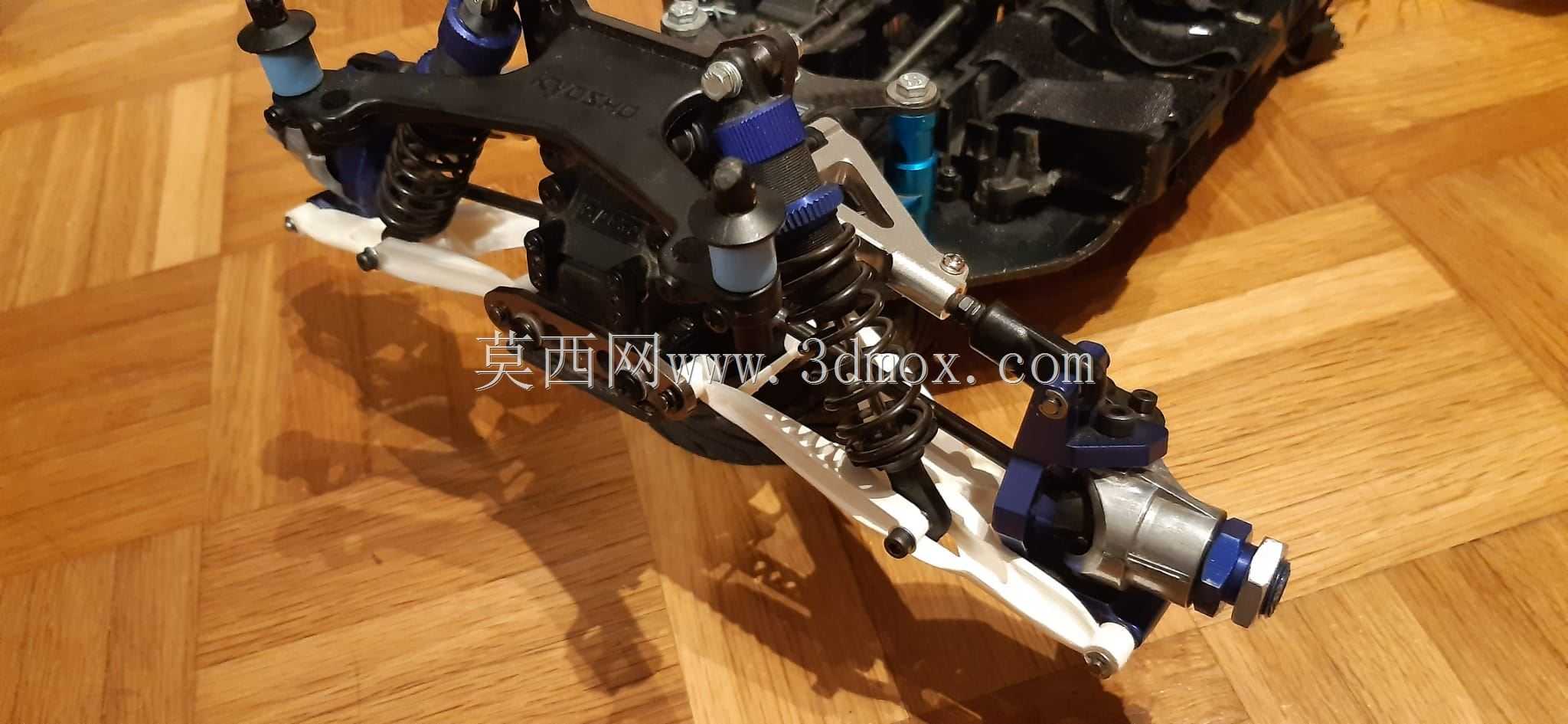

该控制臂主要应用于RC遥控模型车的前悬挂系统，作为车轮与车架之间的核心传力连接部件，承担着传递车轮与车身间的力和力矩、缓冲路面冲击、维持车轮行驶定位参数的核心作用，适配直线竞速取向的RC模型车使用场景，可在车辆高速直线行驶时有效过滤路面颠簸带来的冲击，保障车身行驶姿态稳定，避免车轮定位偏移影响行驶轨迹。从功能特性来看，该控制臂采用无摇臂安装点的结构设计，完全匹配直线竞速车型无需大转向行程、优先保障高速行驶结构刚性的需求，可承受直线行驶时的纵向冲击载荷，经钛6AL-4V材质满填充打印成型后，单支重量仅33克，可承受至少320N的冲击力，对应适配总重4kg的RC车型时，可抵御3.2g加速度的颠簸冲击，完全满足高速直线行驶的强度需求。设计思路上采用生成式拓扑优化逻辑，以安装点位的约束条件、载荷传递路径为核心计算依据，在保障所有受力路径结构强度的前提下，剔除所有非必要的冗余材料，最终形成流畅的有机仿生镂空结构，既实现了极致的轻量化效果，又避免了传统铣削或等截面结构控制臂的材料浪费，同时一体化的结构设计消除了多零件装配带来的连接间隙与松动风险。外形与安装边界方面，控制臂两端分别设置对应车架侧与车轮侧的圆柱铰接安装位，中部设置减震器连接支点，所有安装孔位的同轴度、安装面的平面度均满足RC模型车通用装配公差要求，可直接替换同规格的传统控制臂产品，无需对车架原有安装位进行二次修改，整体外轮廓无突出尖锐结构，不会在车辆行驶剐蹭时勾扯异物或损伤轮胎，流畅的曲面结构也可降低行驶过程中的空气阻力，进一步适配直线竞速车型的空气动力学需求。
