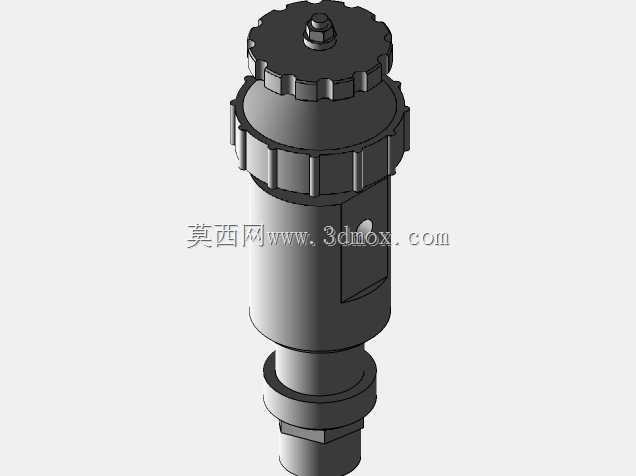

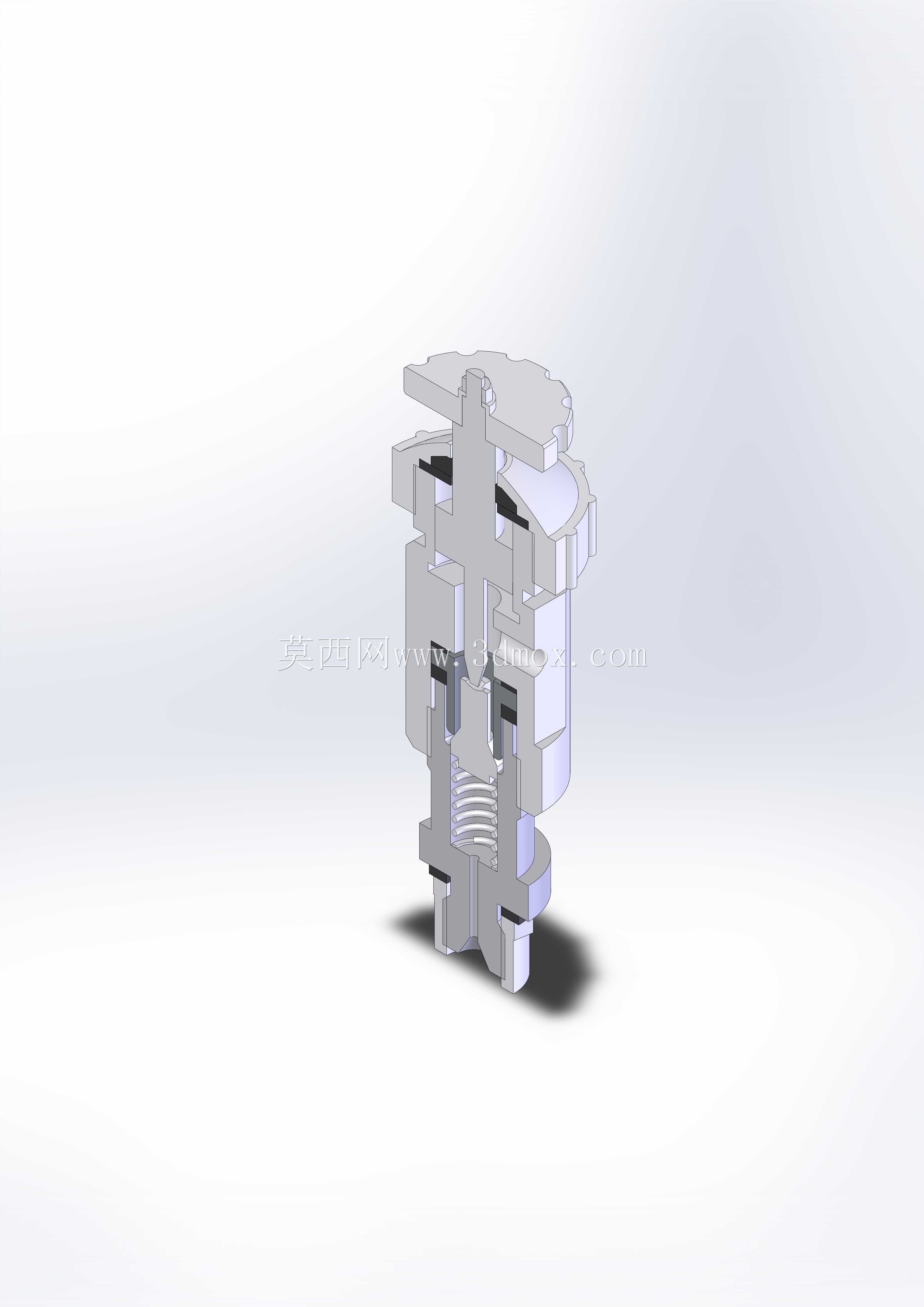

紧凑型截止节流两用阀内部结构展示

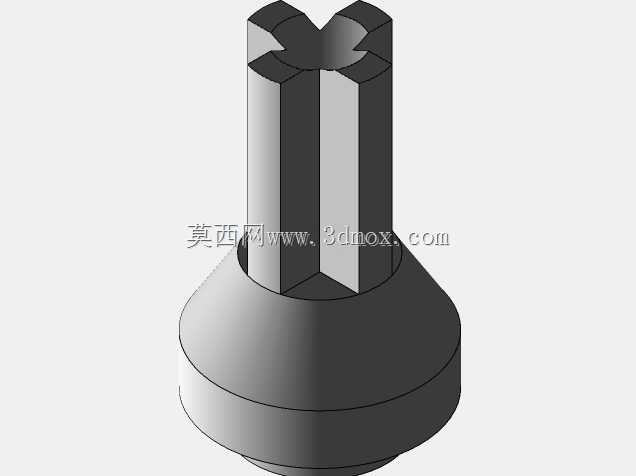

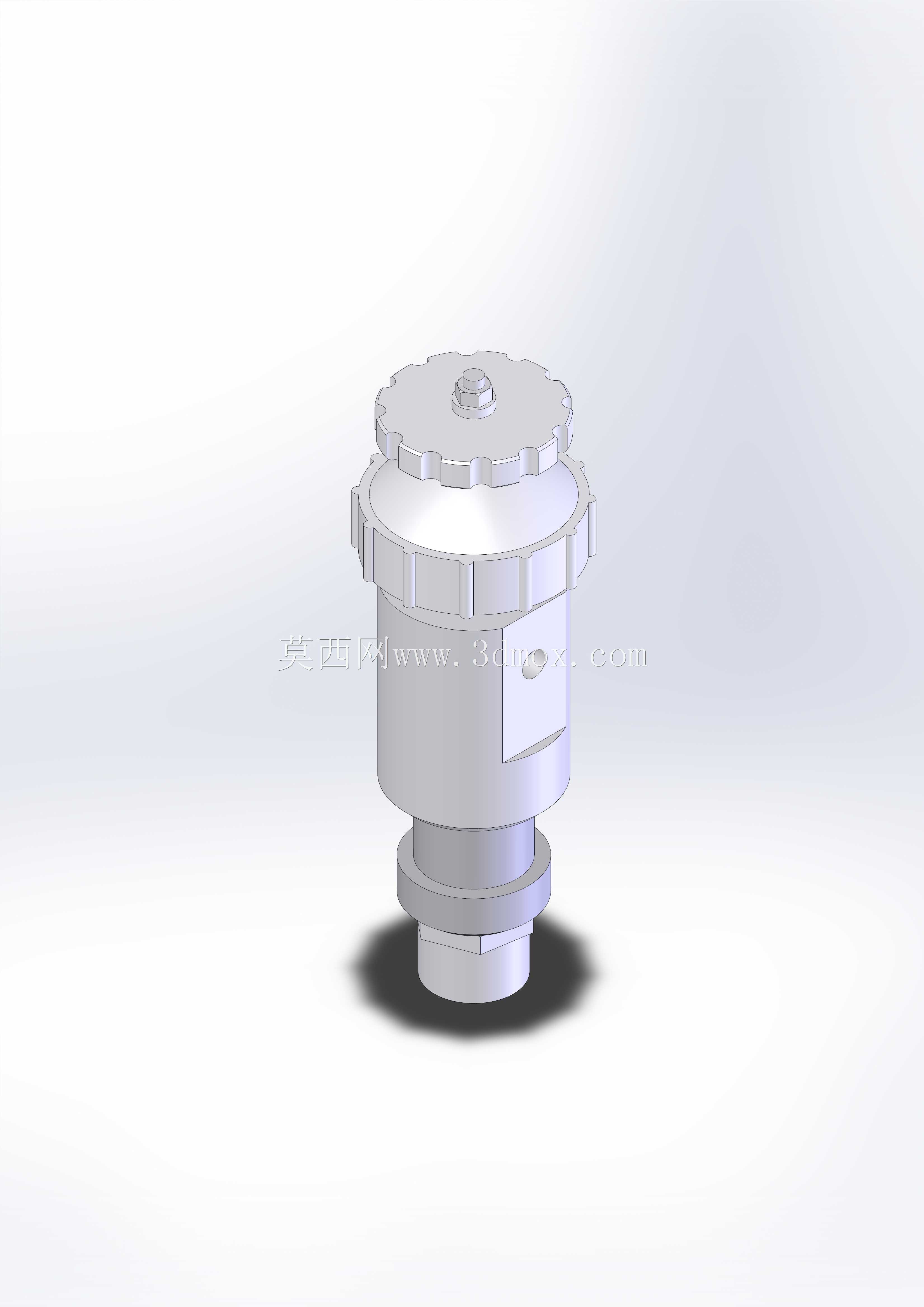

该款截止节流两用阀主要应用于中小口径工业流体管路、实验室流体输送系统、小型液压控制回路中，可同时实现管路通断截断与介质流量精准调节的双重功能，适配水、轻质油品、低压气体等多种常规工业介质的输送管控场景，在化工试验台、小型液压站、民用给排水支路、暖通空调管路分支等场景中均可稳定发挥作用。从实际用途来看，它既可以在管路检修、设备维护时完全截断介质通路，避免介质泄漏引发的安全隐患与物料损耗，也可以通过改变阀芯的开启高度，精准调控管路内的介质流量与压力，满足不同工况下的流体参数控制需求，无需在管路中额外单独设置截止阀与节流阀，有效压缩管路安装空间与部件采购成本。从功能特性来看，这款阀采用直动式截止结构，阀芯与阀座的密封面采用锥面配合设计，密封接触应力分布均匀，截断状态下无内泄漏风险，同时阀芯下部设置有节流型面，在小开度行程下可实现流量的线性调节，调节精度远高于普通平面密封截止阀；阀杆与阀体之间设置有多层复合密封结构，可承受额定工况下的介质压力，避免阀杆处出现外泄漏，整体结构紧凑，启闭行程短，操作力矩小，无需借助大规格扳手即可完成手动启闭调节操作。从设计思路来看，这款阀采用集成化设计理念，将截止截断与流量调节两个功能整合在同一阀体内，省去了两个独立阀门之间的连接管路与接头，减少了管路潜在的泄漏点；内部流道采用平滑过渡设计，尽可能降低介质流经阀体时的局部阻力损失，减少管路系统的压力损耗与能耗；整体采用轴向对称布局，所有内部零件均沿阀杆轴线同轴布置，既保证了阀芯启闭过程中的对中精度，避免密封面偏磨导致的密封失效，也简化了零件的加工与装配流程，降低生产制造成本与后期维护难度。从外形尺寸与安装边界来看，这款阀整体为轴向圆柱式布局，径向最大轮廓尺寸紧凑，轴向总长度适配常规中小通径管路的安装间距，阀体两端采用标准管螺纹连接接口，可直接与同规格的管路进行螺纹连接，无需额外定制转接接头；安装时仅需预留足够的阀杆顶部操作空间即可，无需在阀体侧面预留额外的操作与维护空间，可适配空间局促的管路安装场景，安装时需注意保证阀体与管路的同轴度，避免安装应力导致阀体变形影响密封与调节性能。
