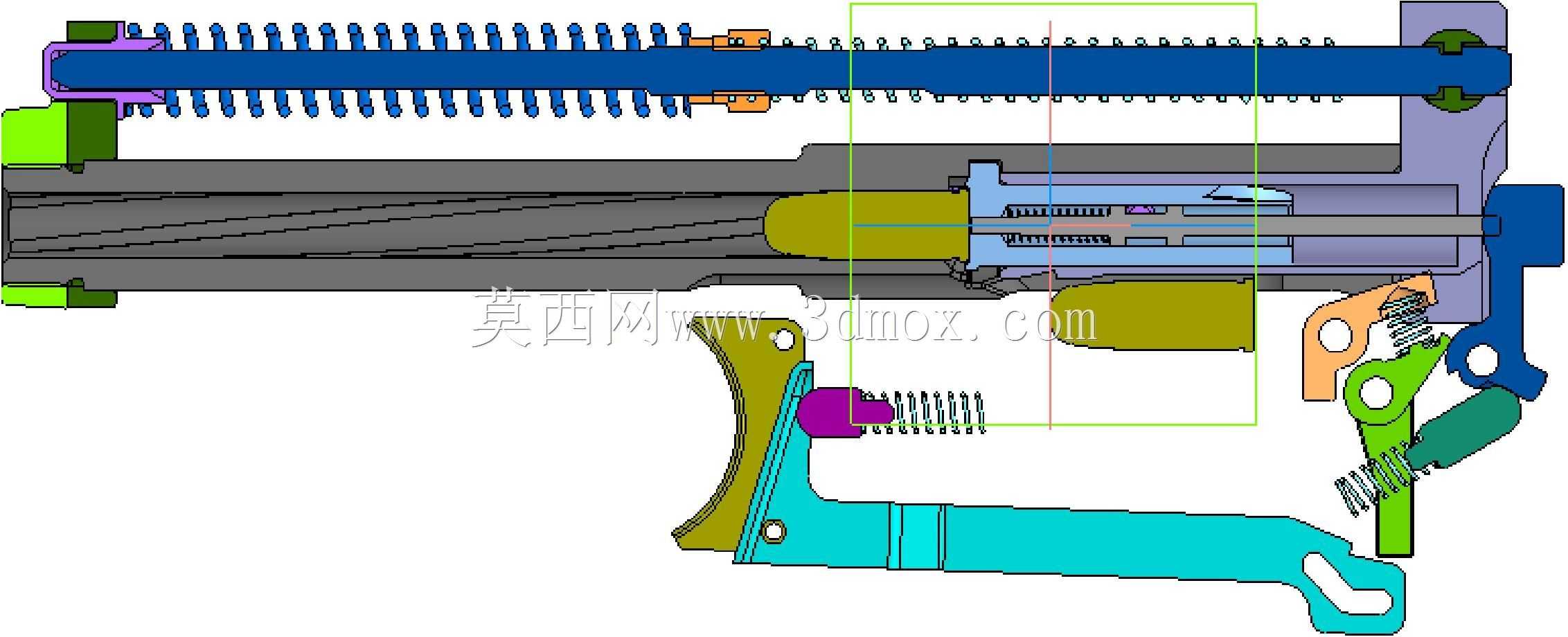

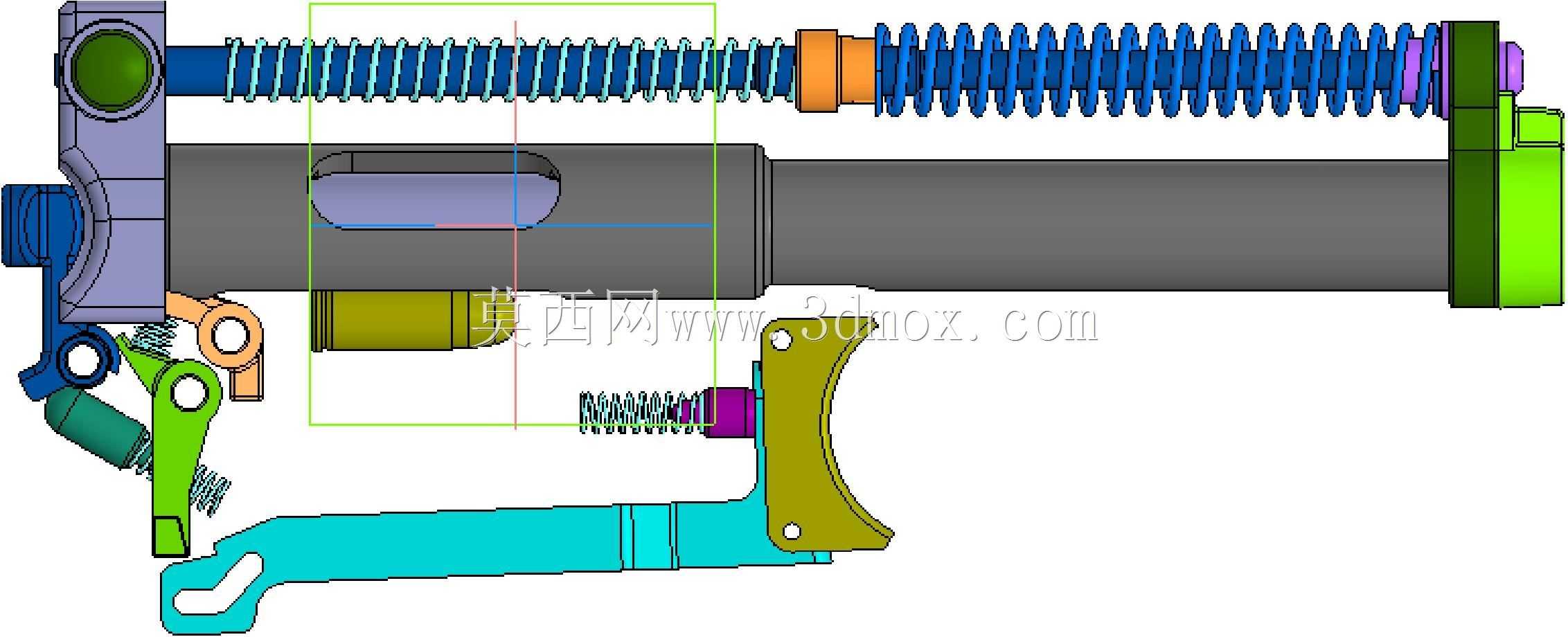

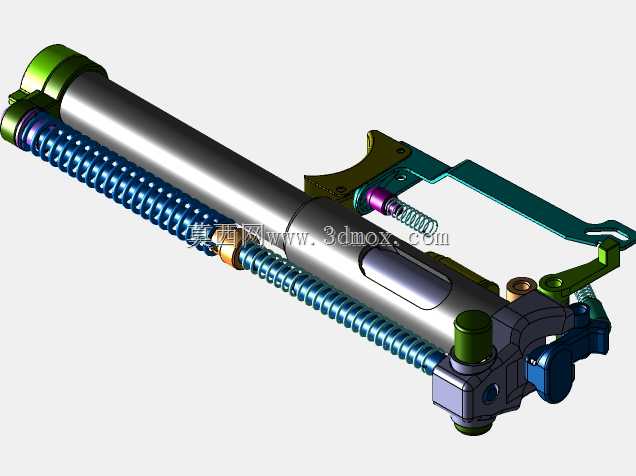

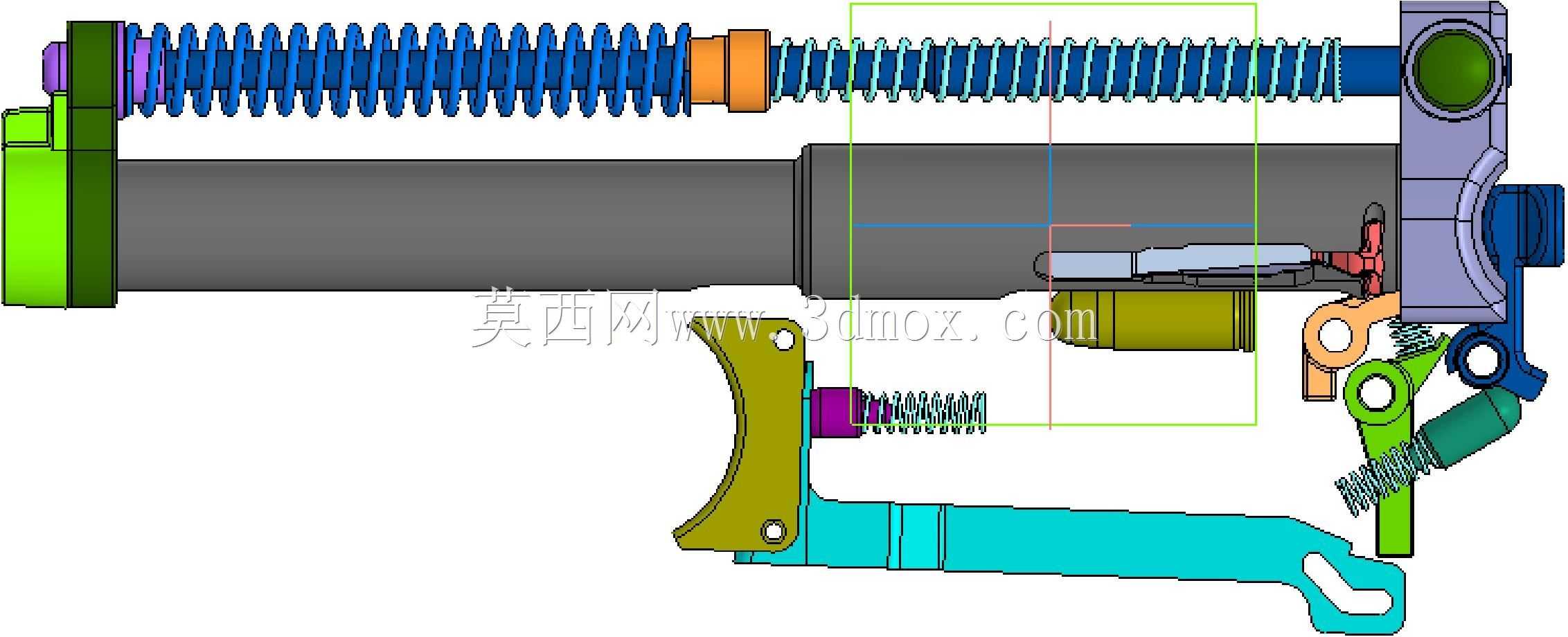

Frommer旋转闭锁枪械击发机构三维结构

该结构为轻武器领域经典的旋转螺栓式击发闭锁机构，主要应用于小型自卫手枪、紧凑型半自动枪械的核心动作单元设计，承担枪械击发过程中的弹药闭锁、击锤释放、后坐缓冲、退壳复位全流程动作传递，是决定枪械射击可靠性、后坐力表现与操作手感的核心功能模块。整套机构沿枪管轴向完成核心布局，以枪管为安装基准轴线，前端设置复进簧导向组件，中部集成旋转闭锁螺栓与弹膛定位结构，下方布置扳机传动臂与阻铁组件，尾部衔接击锤与握把支撑结构，整体安装边界严格贴合紧凑型手枪的握把与套筒内部空间，横向宽度控制在握把人体工学握持范围内，轴向长度适配短管自卫枪械的套筒行程要求，无需额外拓展外部安装空间即可嵌入整枪装配体系。设计层面采用旋转闭锁的刚性锁止思路，通过螺栓头部的凸笋与弹膛卡槽配合实现击发瞬间的高压燃气密封，相比自由枪机式结构可承受更高的膛压，同时搭配多组不同刚度的复进簧与缓冲弹簧，将后坐行程中的冲击力分级耗散，有效降低射击过程中的可感后坐，提升连续击发时的枪口稳定性。扳机组件采用长臂式传动结构，将扳机的弧形扣压动作转化为阻铁的线性位移，扣压行程与触发力度经过力学匹配，兼顾射击安全性与操作舒适度，各铰接位置均设置销轴定位与复位簧预紧，避免长期使用后的动作松旷。整套机构的运动部件均做了运动干涉校验，螺栓旋转行程、扳机传动摆角、击锤回转角度均在封闭的机匣空间内完成，无外露运动突出结构，外部轮廓贴合枪械外形的流线型设计需求，既可以作为经典轻武器结构的教学演示模型，也能为现代紧凑型自卫枪械的核心机构设计提供结构参考，帮助设计人员理解旋转闭锁机构的动力传递路径与尺寸匹配逻辑，优化小型轻武器的击发可靠性与射击体验。
