数控等离子三维打印线性运动机构

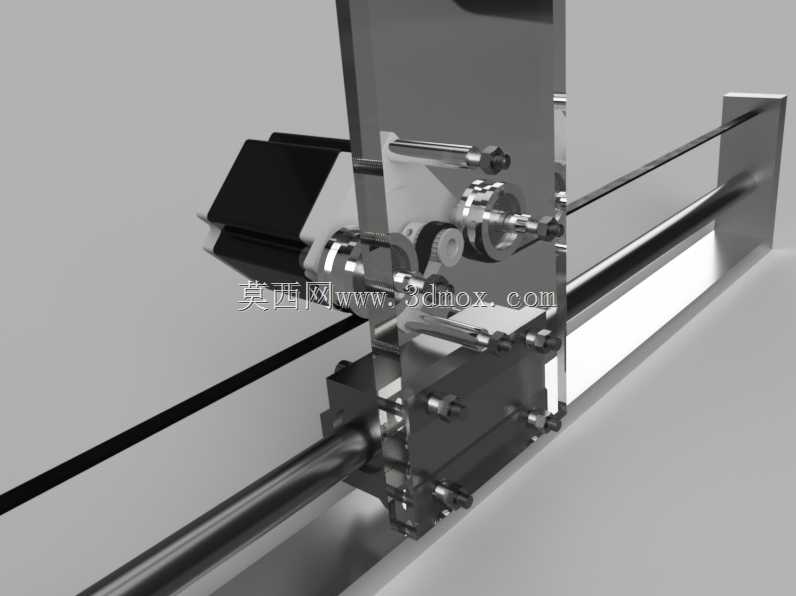

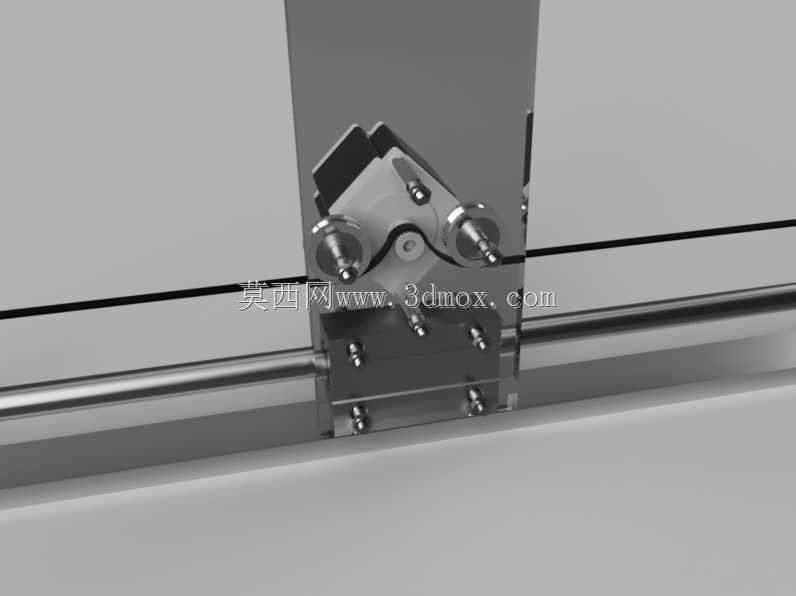

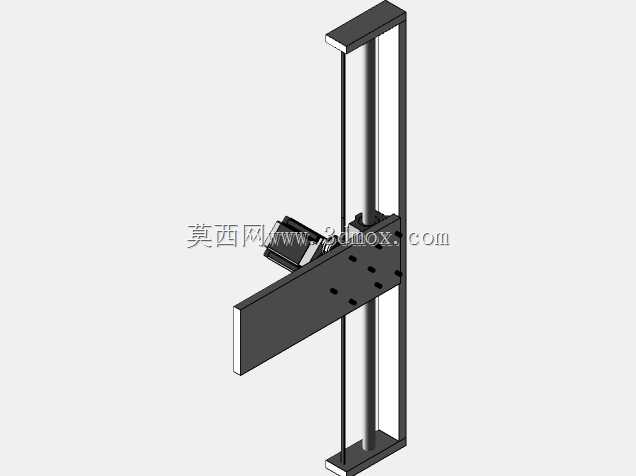

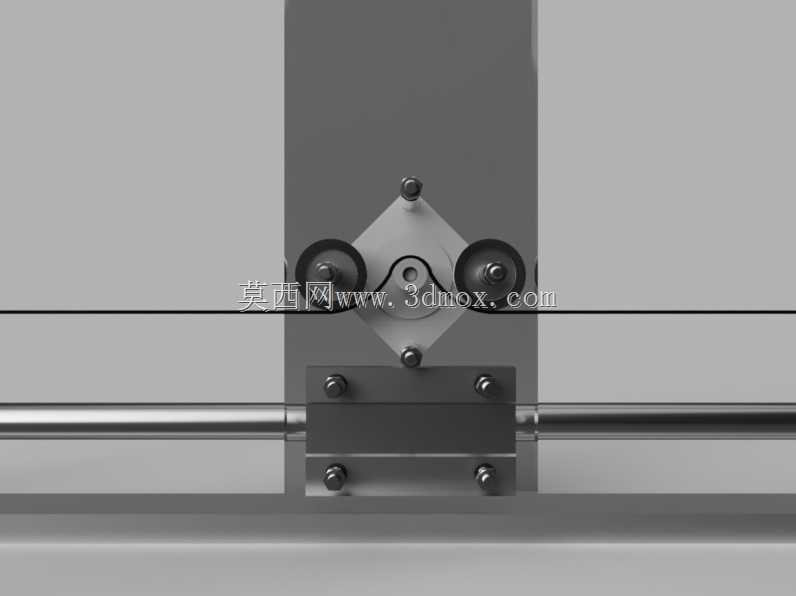

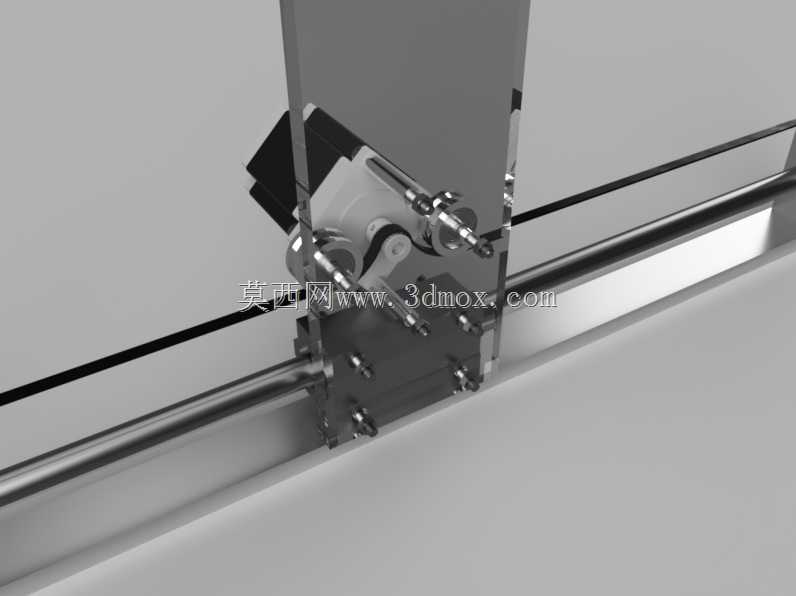

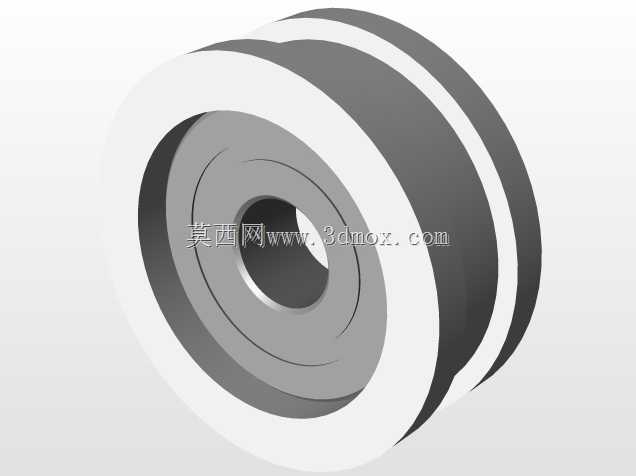

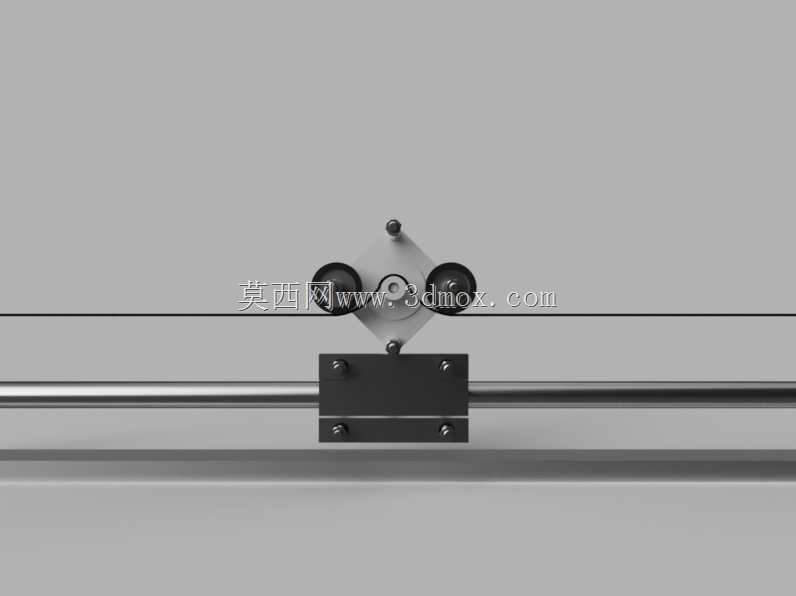

该线性运动机构是面向数控等离子三维打印设备开发的核心传动执行部件，主要应用于桌面级及小型工业级等离子增材制造场景，可适配多种金属粉末丝材的熔融沉积成型作业，同时也可经过简单参数调整后兼容数控雕刻、轻型铣削等多工艺加工需求，在小型非标零件快速试制、教学实验验证、个性化金属构件定制等场景中能够发挥稳定的运动支撑作用。整套机构采用对称式张紧轮布局设计，核心导向依托高精度圆柱直线导轨实现，运动滑台通过四个对称分布的导向轮与导轨形成滚动配合，相比传统滑动导轨结构摩擦阻力降低60%以上，能够有效保障高速往复运动过程中的定位精度，避免低速爬行问题。张紧机构采用菱形安装座集成双压轮的结构形式，可通过中心调节螺栓同步调整两侧传动带的张紧力，无需单侧反复校准，大幅降低了设备后期维护调试的难度，同时对称受力的设计能够避免传动带长期单侧受力出现的偏磨、跳齿问题，有效延长传动部件的使用寿命。滑台安装面预留了标准化的工具装夹孔位，可直接适配等离子喷头、铣削主轴、绘图笔等多种作业执行端，安装孔位采用等间距阵列布局，兼容市面主流的小型数控作业工具安装尺寸，无需额外制作转接板即可完成功能切换。整套机构的横向安装边界可根据设备成型仓尺寸进行模块化拓展，单段标准导轨长度可支持400mm以内的有效运动行程，多段拼接后可实现更长行程的运动需求，导轨安装基面采用平面度公差不大于0.02mm的基准设计，能够保障长行程运动下的直线度误差控制在0.05mm以内。竖向安装座采用一体式厚板加工结构，与导轨连接位置设置了定位销孔，装配时可通过定位销快速完成位置校准，避免人工装配带来的垂直度误差，保障运动过程中滑台不会出现侧向偏移。整套机构的整体结构紧凑，所有运动部件均做了防干涉设计，运动过程中不会出现管线剐蹭、部件碰撞问题，同时外露的传动轮均设置了防护间隙，可避免日常操作过程中出现夹手风险，兼顾了设备运行的安全性与维护便捷性。
