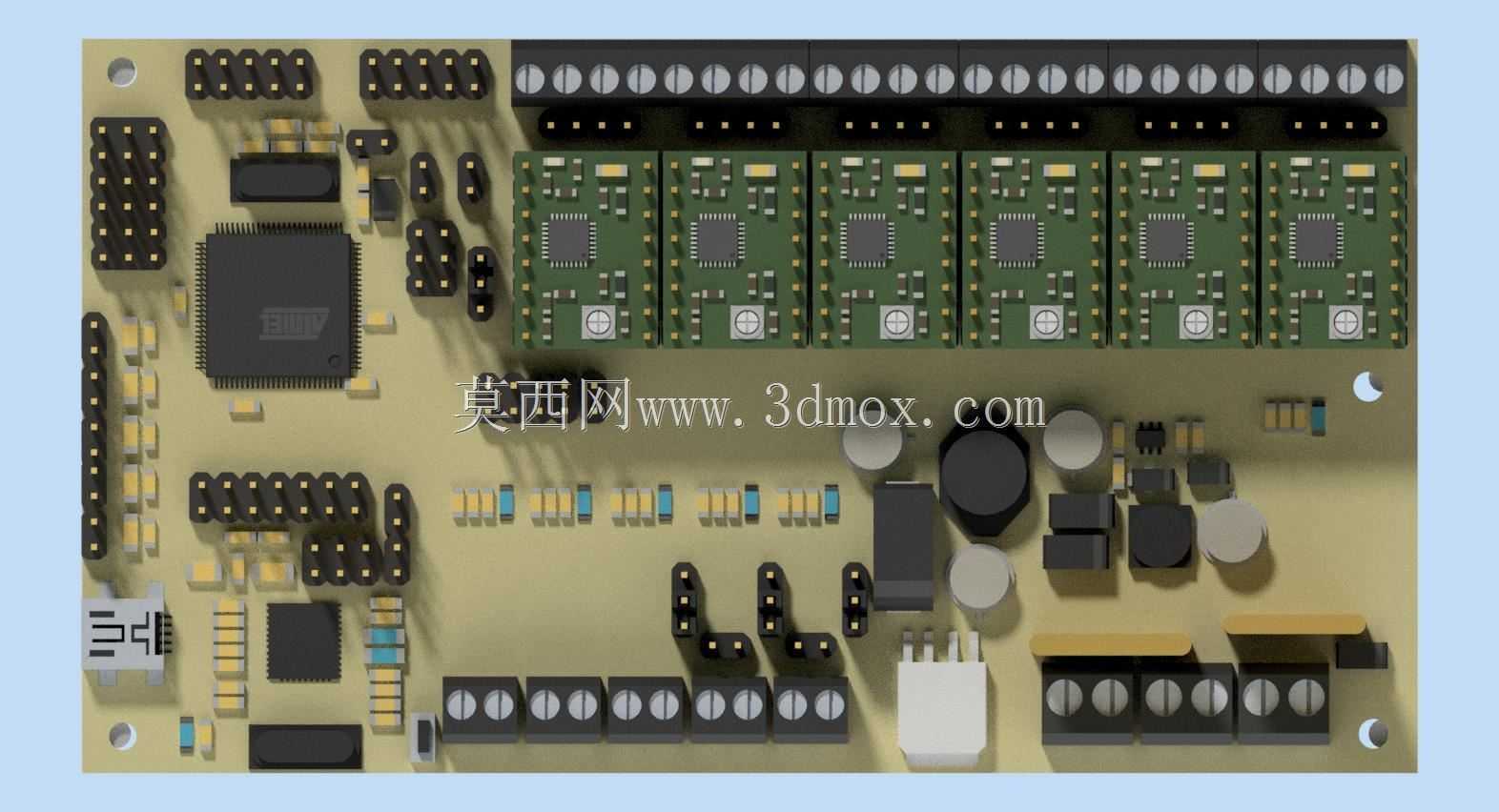

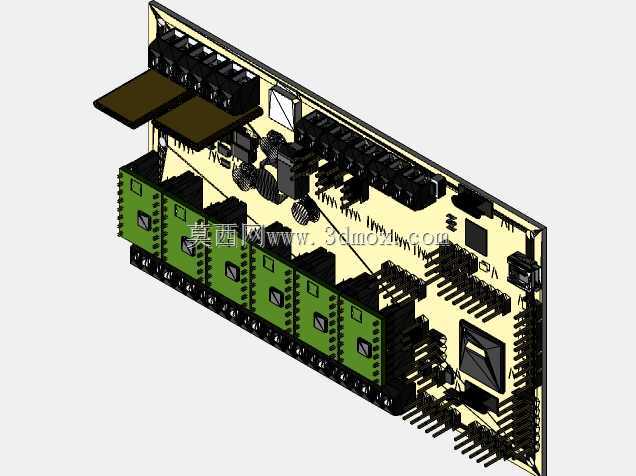

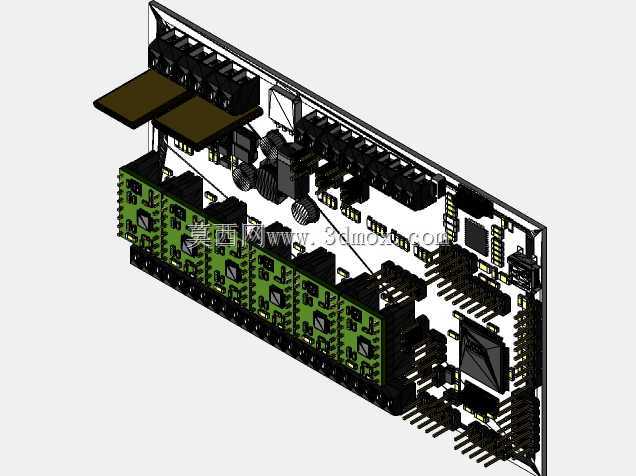

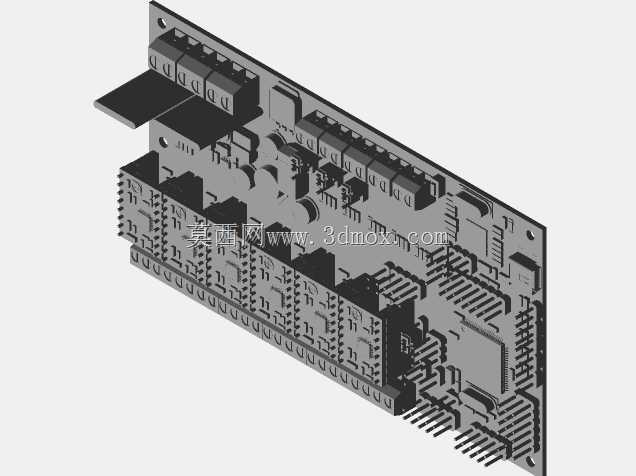

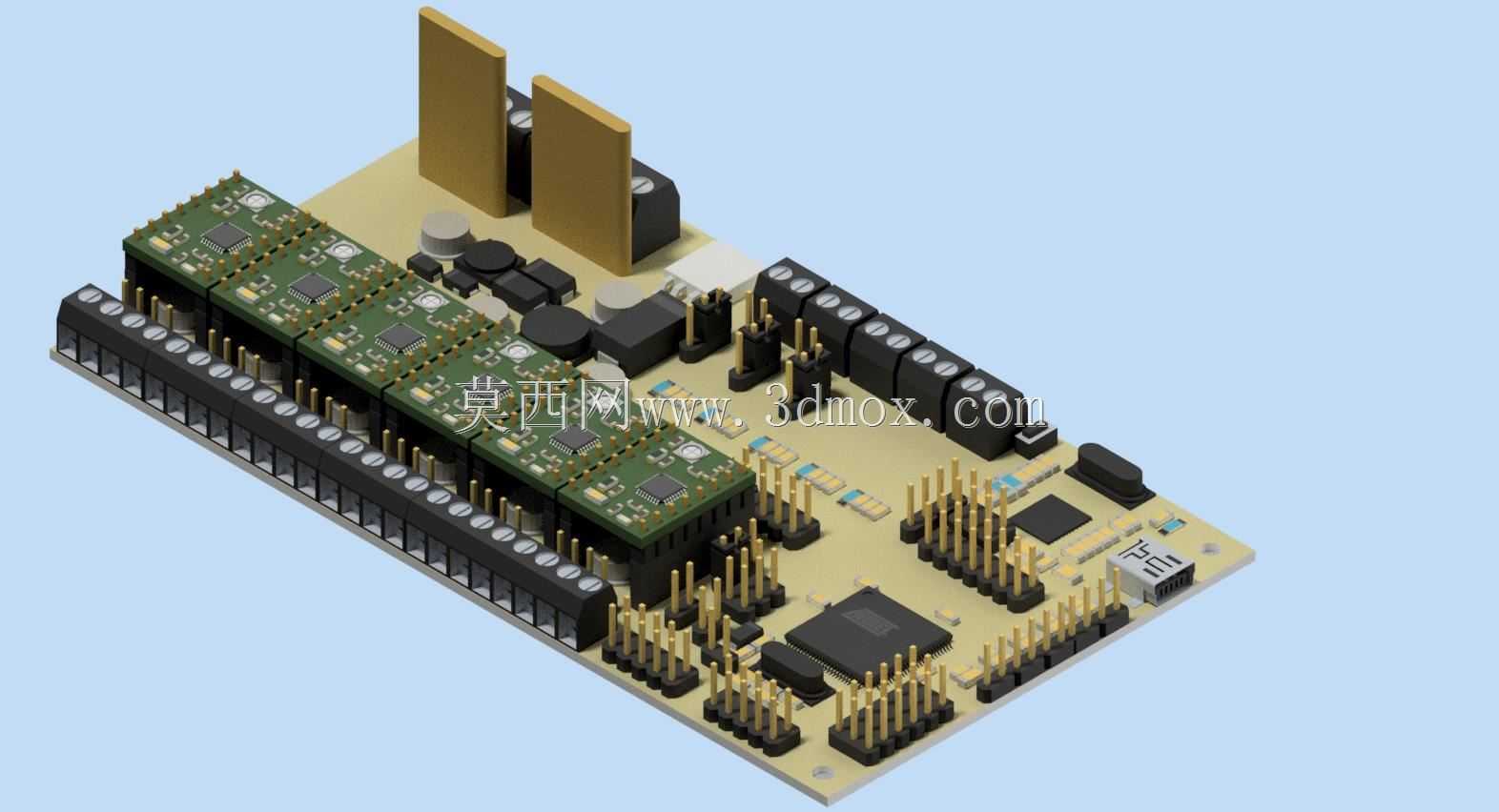

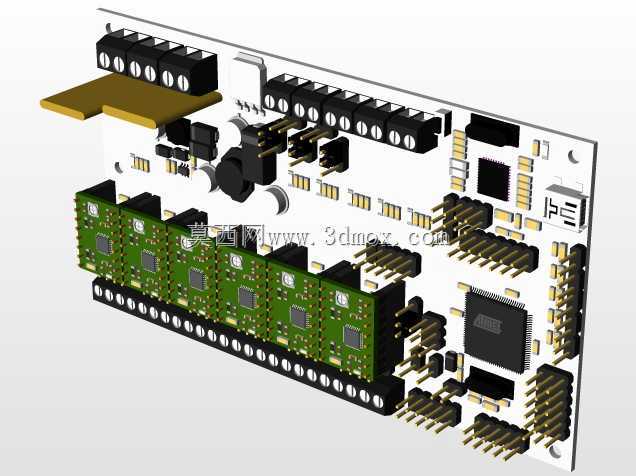

3D打印机主控伦巴控制板结构设计

这款伦巴控制板是面向桌面级FDM3D打印设备开发的核心主控硬件，主要应用于个人DIY3D打印机、小型桌面商用3D打印机、教育场景实训3D打印设备的运动控制与信号交互场景，承担着设备运行过程中所有指令解析、运动轴驱动、温度管控、外设通讯的核心作用，是3D打印设备稳定运行的核心载体。从实际用途来看，该控制板可同时对接多组步进驱动模块，实现X/Y/Z三轴运动以及挤出机构的精准步进控制，同时预留了多组温度采集接口、加热棒控制接口、限位开关信号接口、散热风扇驱动接口，可完整覆盖单喷头、双喷头等不同配置桌面3D打印机的硬件连接需求，无需额外增设扩展模块即可完成整机的硬件接线搭建。在功能特性设计上，该控制板采用分层堆叠的硬件布局思路，将步进驱动模块通过直插排针与主控基板连接，既减少了飞线接线带来的信号干扰问题，也方便用户后期更换损坏的驱动模块、调整驱动电流参数；板载的USB通讯接口可直接对接上位机切片软件，实现打印文件的实时传输与设备运行状态的实时回传，同时预留的外接存储模块接口可支持脱机打印运行，无需持续连接电脑即可完成打印作业。从设计思路层面，该控制板充分考虑了桌面3D打印机的安装空间限制，整体采用矩形板型布局，所有外接接线端子统一排布在板卡的侧边区域，接线方向统一朝向板卡外侧，既方便用户在设备框架内完成走线固定，也避免了接线插头与设备内部的运动部件产生干涉；板上的核心主控芯片、电源管理模块均设置在远离驱动模块与发热接口的区域，减少驱动模块工作发热、加热回路电流波动对核心控制电路的电磁与温度干扰，提升长时间连续打印的运行稳定性。在外形尺寸与安装边界上，该控制板的长宽尺寸适配常规桌面3D打印机的电控仓安装位，板卡四周预留了标准的固定安装孔位，可直接通过铜柱固定在设备的电控安装板上，安装后所有接口的插拔操作空间充足，不会被周边的电源模块、散热风扇等部件遮挡；板卡上最高的元件为侧边的接线端子与直插的驱动模块，整体安装高度控制在常规电控仓的高度范围内，无需额外加高电控仓空间即可完成装配，适配绝大多数开源3D打印机的改装替换需求。
