2020型双槽工业铝挤型材结构设计

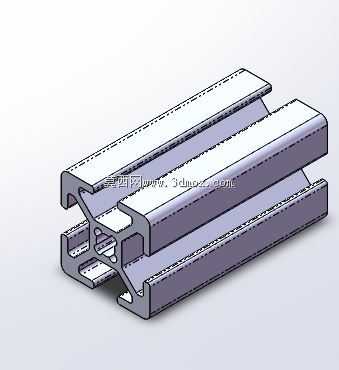

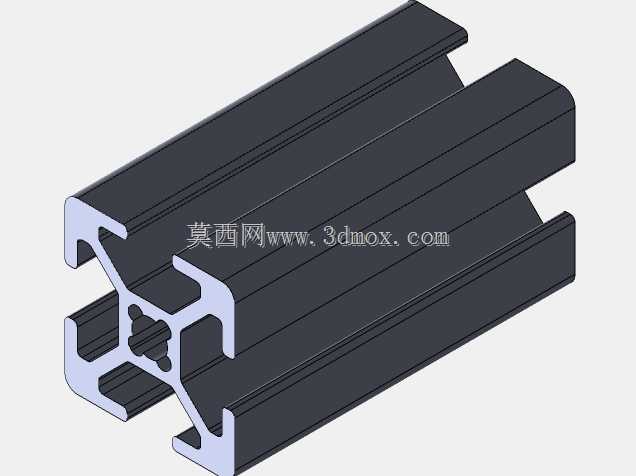

这款20系列双槽铝挤型材是工业装配领域常用的基础结构构件，核心应用场景覆盖轻型自动化设备机架搭建、检测工位工装框架、电子产线小型操作台支撑、实验室仪器安装支架、3D打印设备主体框架以及小型输送线侧边护挡结构，在民用DIY工作台、定制化设备外框、展示架搭建场景中也有极高的使用率。作为挤压成型的铝合金型材，它的核心功能是为各类装配结构提供标准化的支撑基体，依靠自身预设的槽道结构实现配件的免打孔快速装配，无需额外焊接或复杂的机加工工序，就能完成框架的拼接与调整，大幅缩短设备搭建的周期，同时铝合金材质本身自重较轻，相比钢制框架能降低整体设备的负重，也具备优秀的抗锈蚀能力，适配车间多尘、潮湿的复杂生产环境。从设计思路来看，这款型材采用20mm×20mm的正方形截面基准，对称布置双通槽结构，槽道尺寸适配行业通用的T型螺栓、滑块螺母等标准紧固件，截面内部设计多道加强筋结构，在控制型材整体重量的前提下提升截面的抗弯、抗扭强度，避免长尺寸使用时出现挠度变形；型材的外边缘做了微小的倒角处理，既避免装配过程中锐边划伤操作人员，也能让拼接后的框架外观更规整。在安装边界上，这款型材的截面外轮廓尺寸严格控制在20mm×20mm，挤出长度可根据实际使用需求灵活裁切，槽道的开口尺寸适配M4、M5规格的标准紧固件，相邻型材拼接时可配套对应的角码、端盖、连接块等标准配件，无需对型材本体做二次加工即可完成直角、斜角等多种角度的连接；型材的安装基准面平面度控制在较高精度，安装导轨、面板、传感器等配件时能保证装配平面的平整度，不会因为型材表面变形导致配件安装错位。日常使用中，这类型材可以根据搭建需求灵活调整框架的结构尺寸，后期改造设备时只需拆卸对应位置的紧固件即可调整布局，材料本身也可回收重复利用，相比定制焊接的钢制框架具备更强的通用性与灵活性，能满足小批量定制化设备的快速搭建需求，也能适配标准化设备的批量生产装配，大幅降低框架部分的加工与装配成本。
