梯形螺纹丝杠螺母传动副结构设计

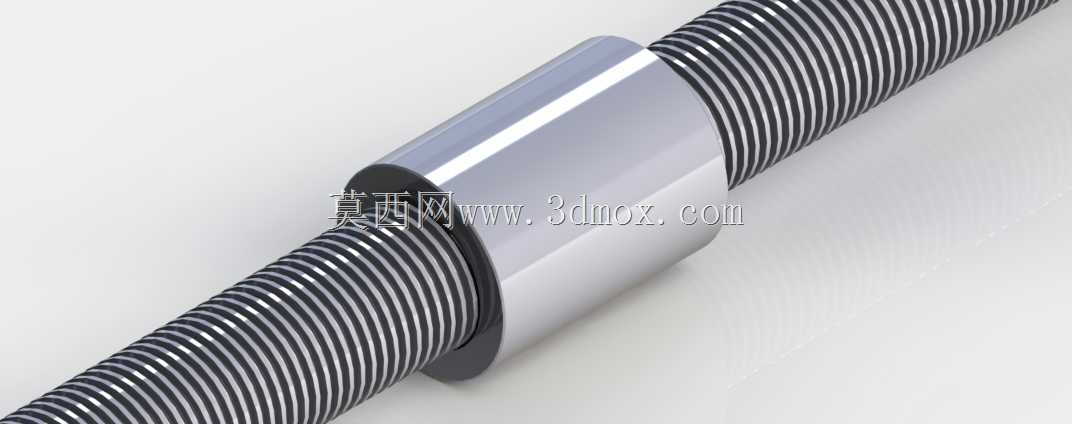

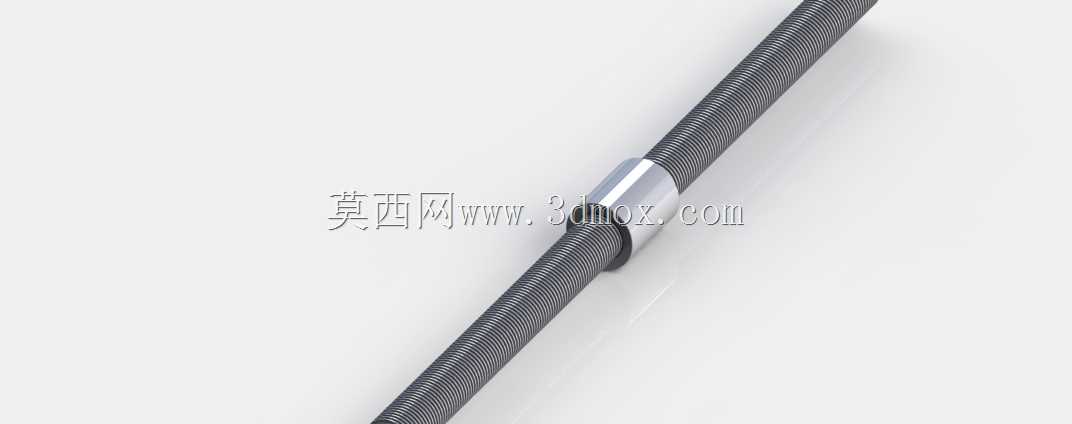

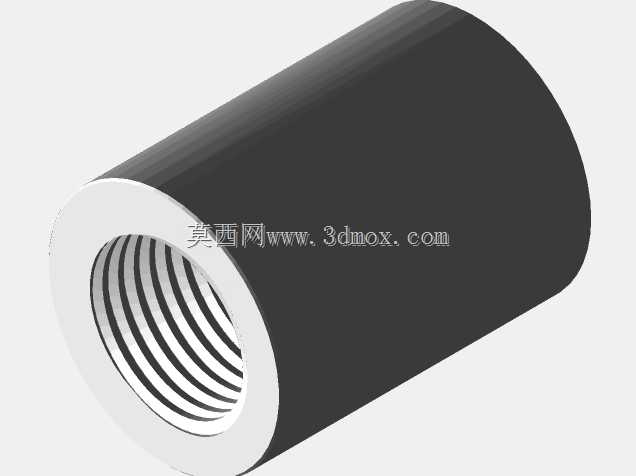

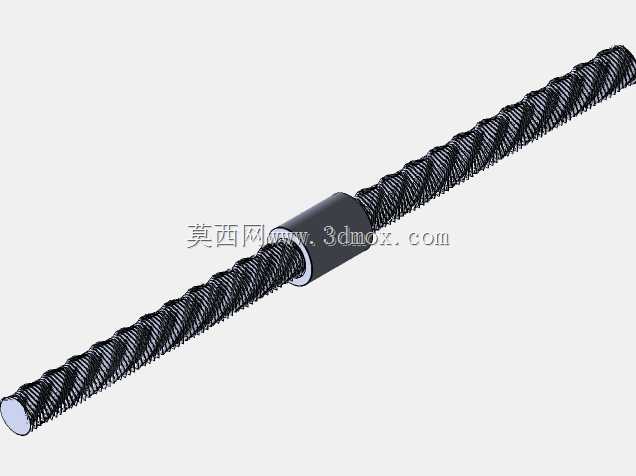

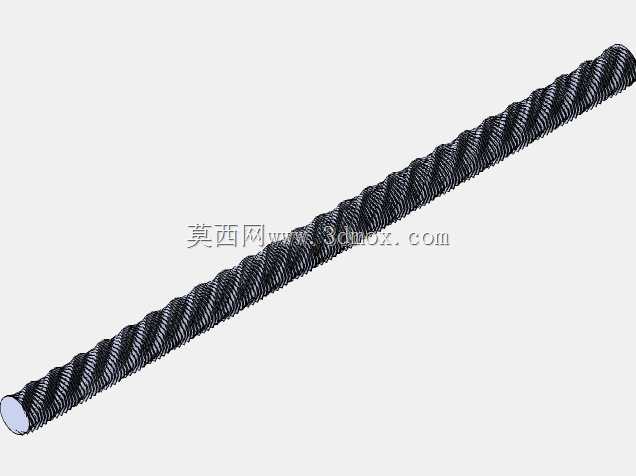

梯形螺纹传动副是机械传动领域应用极为广泛的线性传动构件，这套丝杠螺母结构主要承担旋转运动与直线运动的相互转换功能，在各类需要精准直线进给、重载轴向承载的工业场景中发挥核心作用。从实际应用场景来看，这类结构常见于普通机床的进给拖板传动机构、工装夹具的夹紧调节单元、升降平台的举升驱动结构、阀门的启闭调节机构以及各类轻工机械的直线位移执行部位，相较于普通三角螺纹，梯形螺纹的牙型角为30度，牙根强度更高，对中性更好，传动过程中磨损后可通过调整螺母间隙补偿精度损失，能够在中等转速下长期稳定传递轴向载荷。这套传动副的设计核心围绕传动效率与承载能力的平衡展开，丝杠部分采用连续等距梯形牙型设计，牙侧表面经过粗糙度优化处理，降低滑动摩擦阻力，螺母部分采用整体铜质衬套结构，与丝杠牙型完全贴合，增大接触面积以分散承载压力，避免局部应力集中导致的牙型磨损过快。在功能特性上，这套结构具备可靠的自锁性能，当螺纹导程角小于当量摩擦角时，可在垂直举升场景下实现断电位置保持，无需额外加装制动机构，大幅简化配套设备的结构设计。外形尺寸方面，丝杠采用等直径光杆加螺纹段的结构设计，两端预留光轴安装位，可适配深沟球轴承或滑动轴承的安装支撑，螺母外部设计为圆柱光面结构，外径尺寸与配套安装座的内孔公差匹配，安装时可直接压入设备的固定座孔内，通过紧定螺钉或端盖实现轴向定位，安装边界预留足够的扳手操作空间，方便现场装配调试。设计过程中重点考量了螺纹副的润滑留存结构，螺母侧壁预留有注油孔，可定期注入润滑脂在牙型表面形成油膜，降低滑动摩擦系数，延长构件的整体使用寿命，同时牙型间隙控制在合理范围内，既保证传动过程无明显空回程误差，又避免间隙过小导致的传动卡滞问题，适配多粉尘、常温工况下的长期连续作业需求。
