卧式斯特林微型热气发动机结构设计

这款卧式布局的微型热气发动机，核心依托斯特林循环原理实现热能到机械能的转换，在民用科普教学、小型动力演示、低功率余热回收场景中具备极高的适配性。在教学场景中，它可以直观展示外燃式热机的工作逻辑，帮助学习者理解气体受热膨胀、遇冷压缩的循环做功过程，相比内燃机结构更易拆解观察内部传动逻辑，是科创教育、机械原理课堂的常用演示载体；在小型余热回收场景中，它可适配低品位热源输出微小功率机械能，为低功耗传感装置、微型展示组件提供动力来源，无需额外外接电源即可实现能量的循环利用。

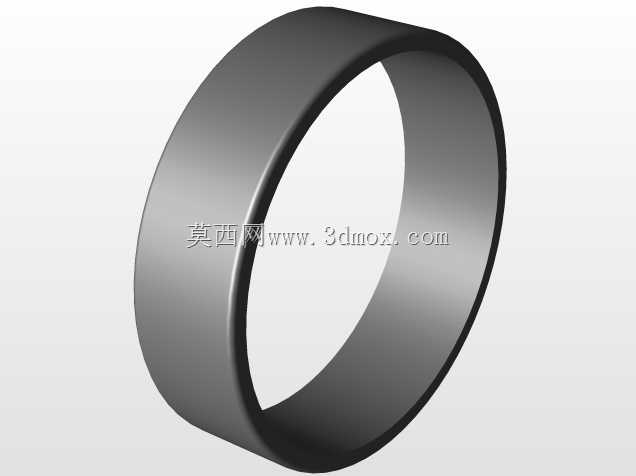

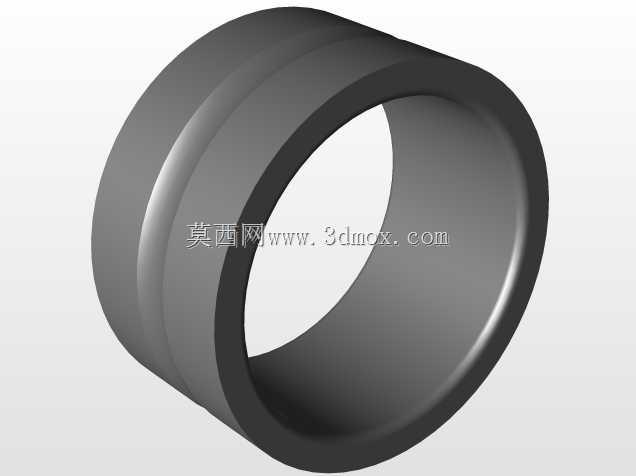

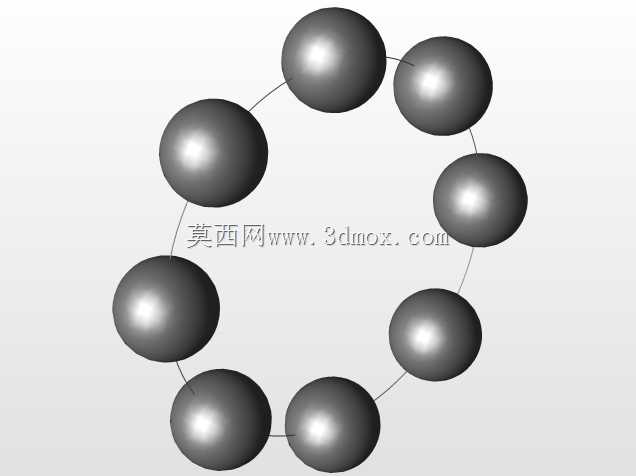

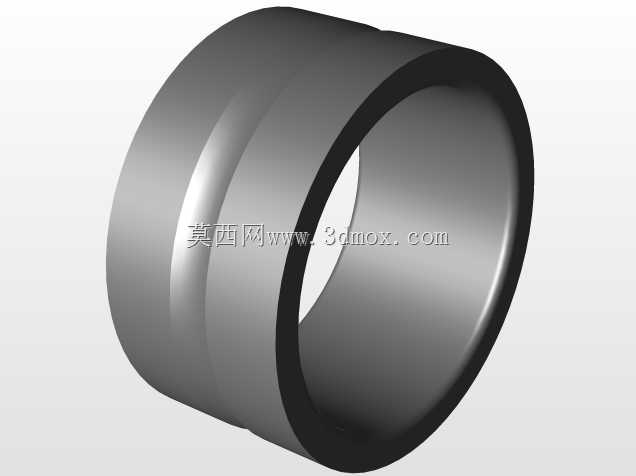

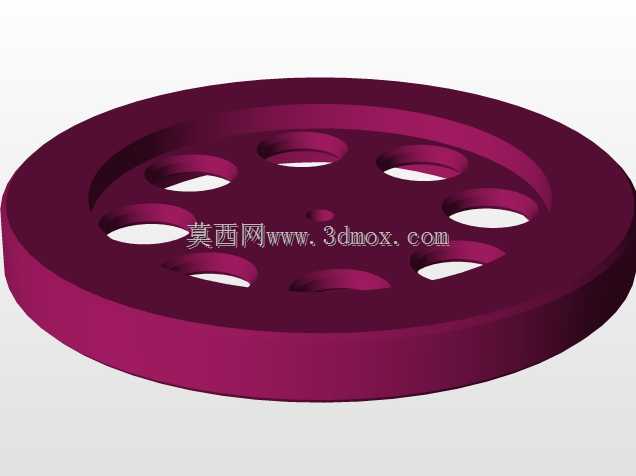

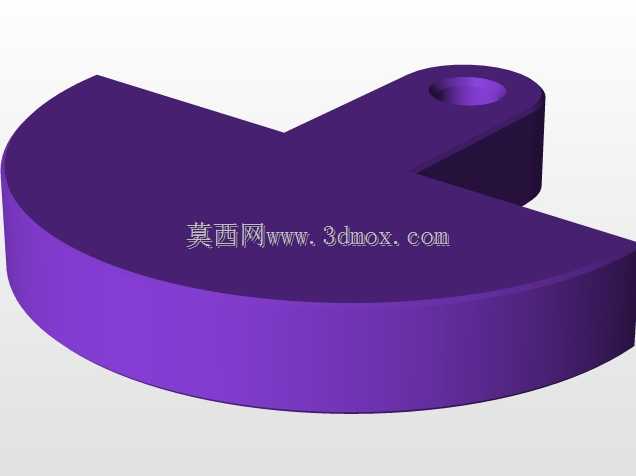

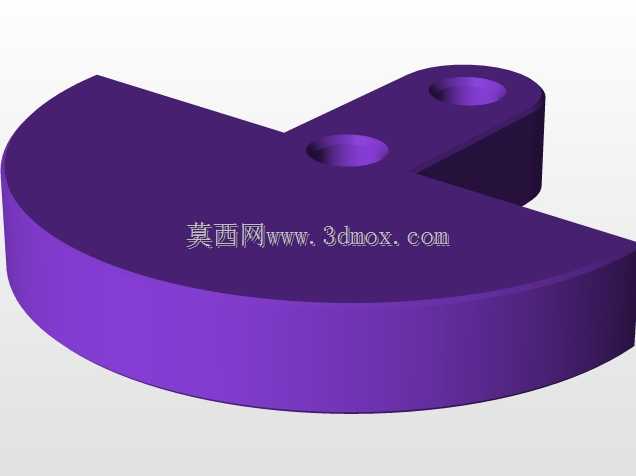

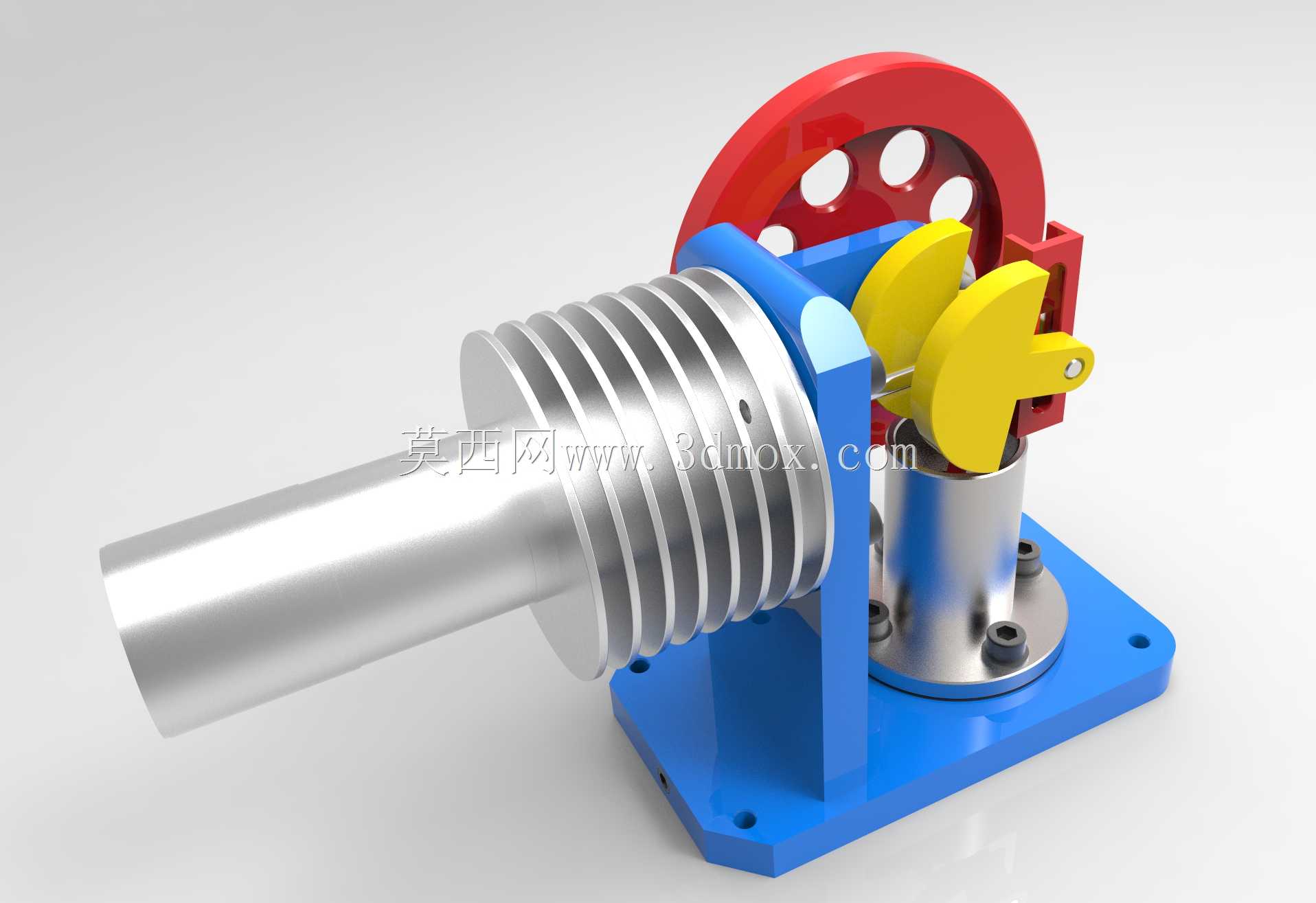

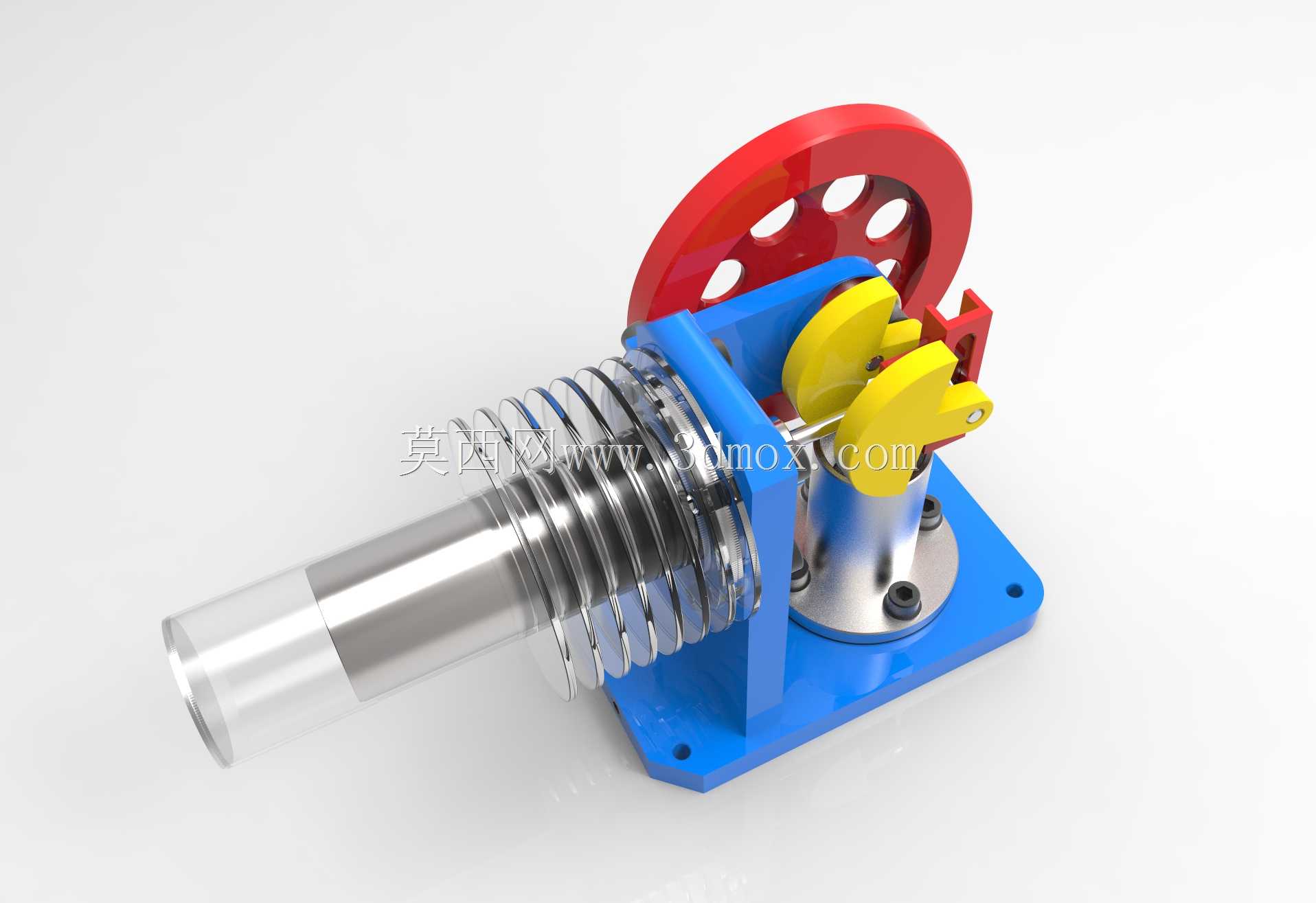

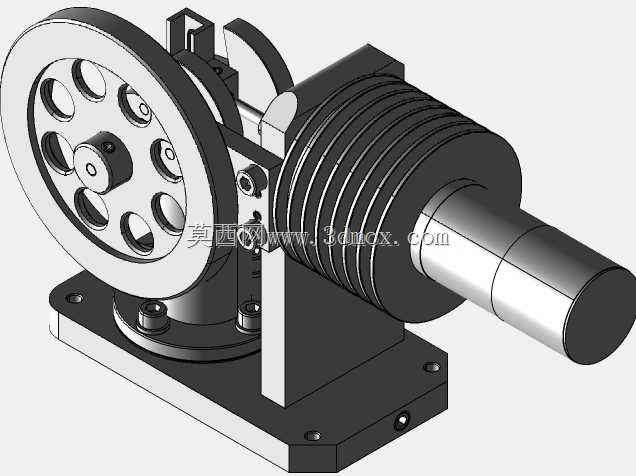

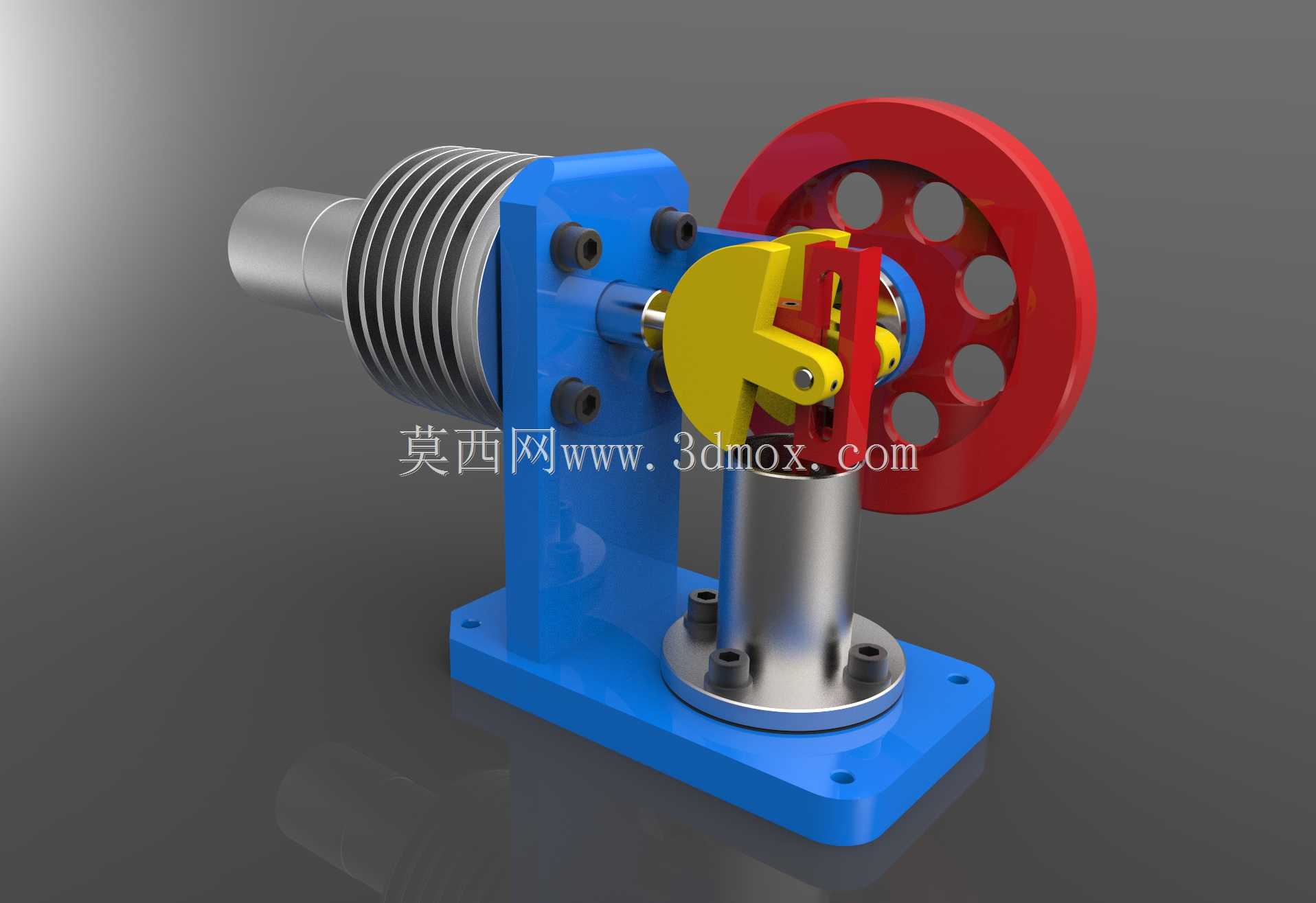

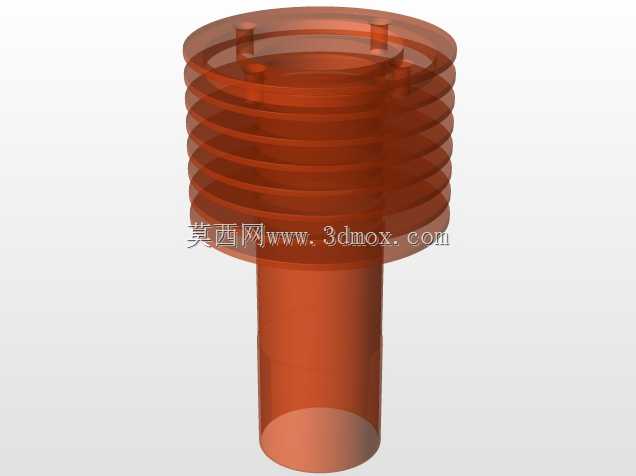

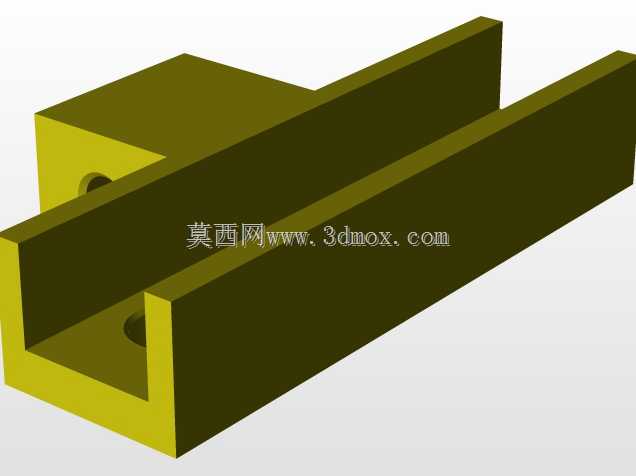

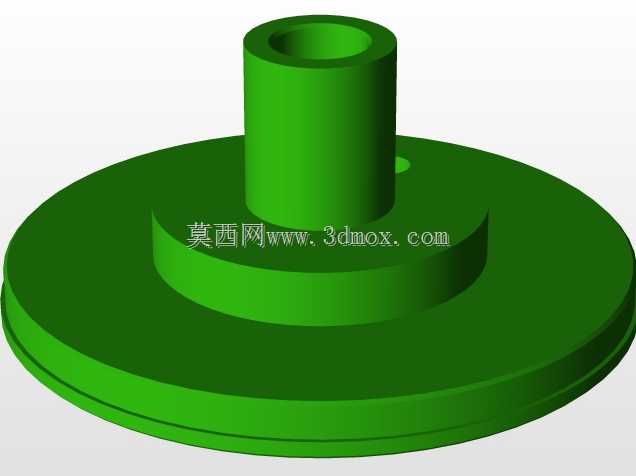

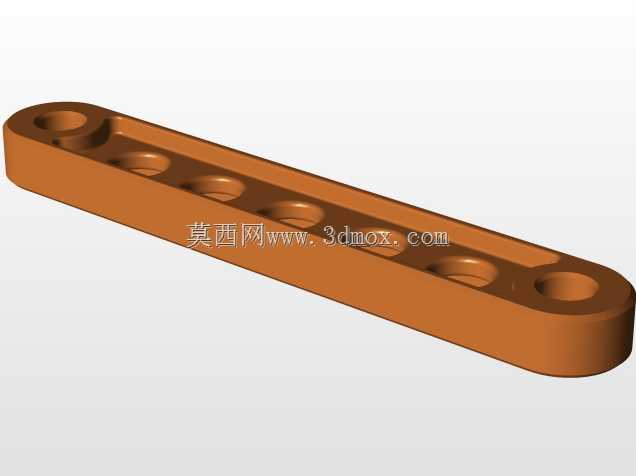

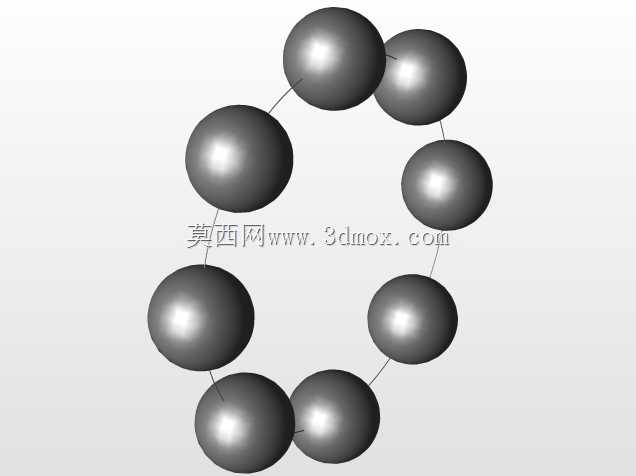

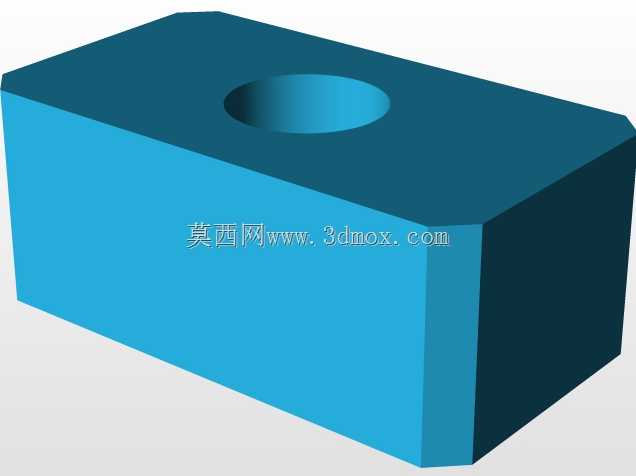

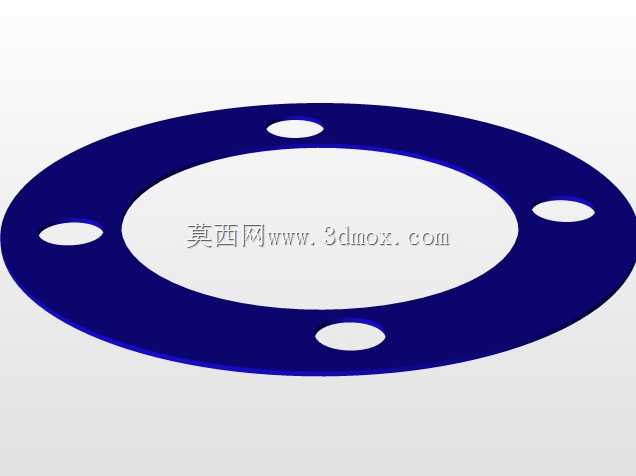

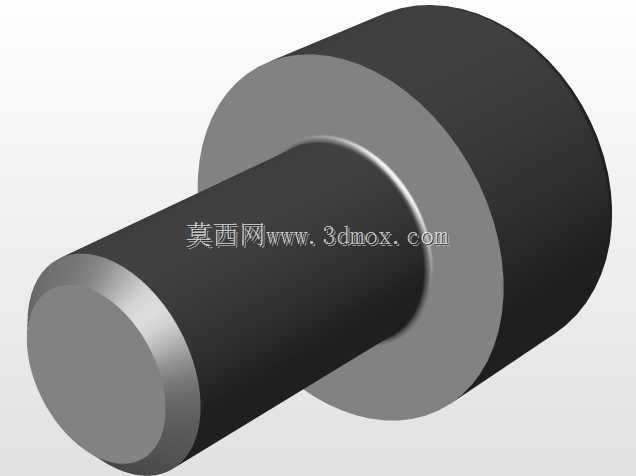

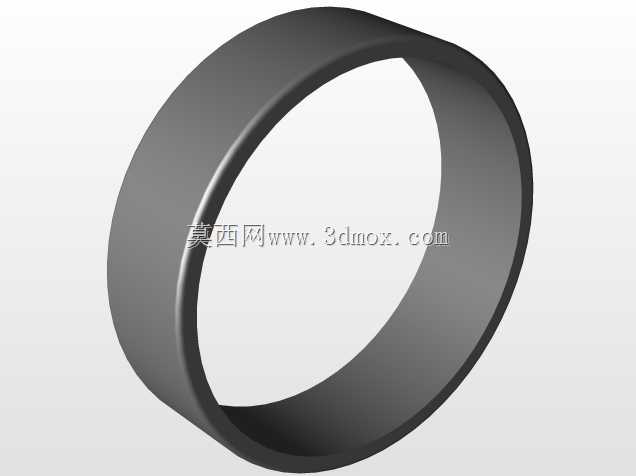

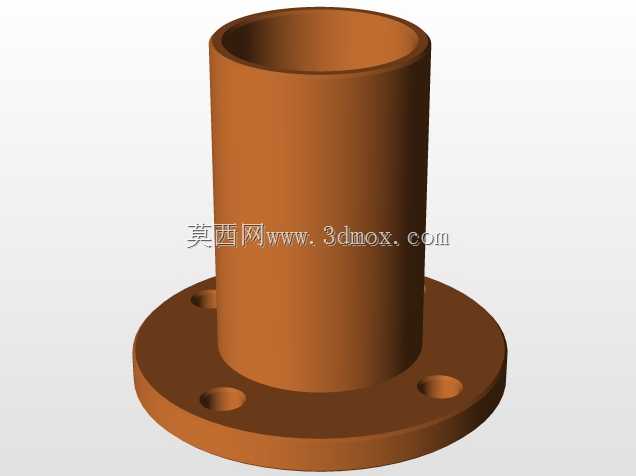

从功能特性来看，该结构采用卧式水平布局，将换热气缸与动力输出轴沿水平方向排布，有效降低了整机的重心高度，运行时的振动幅度远小于立式同功率机型。前端带散热鳍片的金属气缸承担冷热端换热功能，密集的环形鳍片大幅提升了冷端的散热面积，无需额外加装散热风扇即可维持冷热端足够的温度差，保障循环做功的效率；中部蓝色立式支架承担整机构件的支撑定位功能，将飞轮、曲柄连杆组件、置换活塞组件精准固定在同一安装基准面上，避免传动过程中出现偏磨卡顿的问题；尾部红色带镂空的大直径飞轮承担储能稳速功能，镂空设计在降低飞轮自身转动惯量冗余的同时，可储存做功冲程的能量，带动曲轴顺利越过上下止点，让整机运转更加平顺；黄色的曲柄摇臂组件将置换活塞的直线往复运动与飞轮的旋转运动精准耦合，配合下部的动力气缸完成工质的冷热腔置换，整套传动链的配合间隙经过优化，运转时的机械损耗被控制在极低水平。

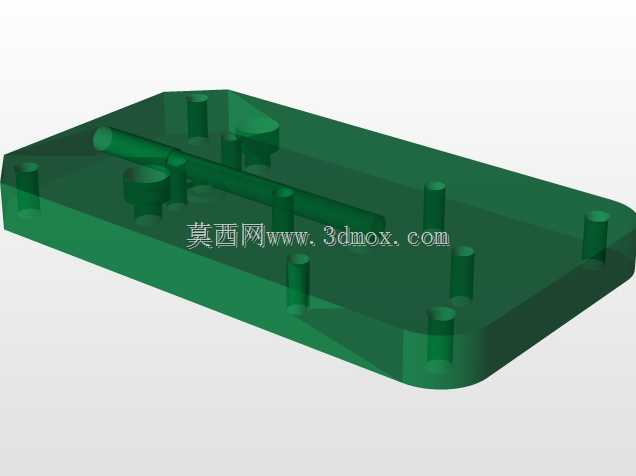

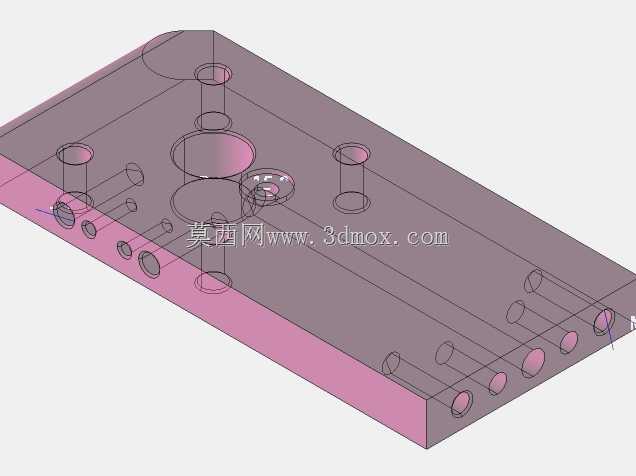

设计思路上，该结构优先兼顾了易加工性与运转可靠性，所有支撑构件采用规整的板式结构，无需复杂的五轴加工即可完成制作，适合爱好者自行复刻加工；安装底座采用带安装孔的方形平板结构，预留的四个沉头安装孔可直接将整机固定在演示台架或实验基座上，安装边界清晰，底座的长宽尺寸可适配常规的实验台安装位，整机高度控制在低位，不会遮挡教学演示时的观察视线；各运动构件的润滑点位均预留了注油间隙，长期运转时可方便加注润滑脂降低磨损，冷热端的连接部位采用密封结构设计，减少工质泄漏带来的效率损失。
