农用立式香蕉秸秆切碎粉碎设备结构设计

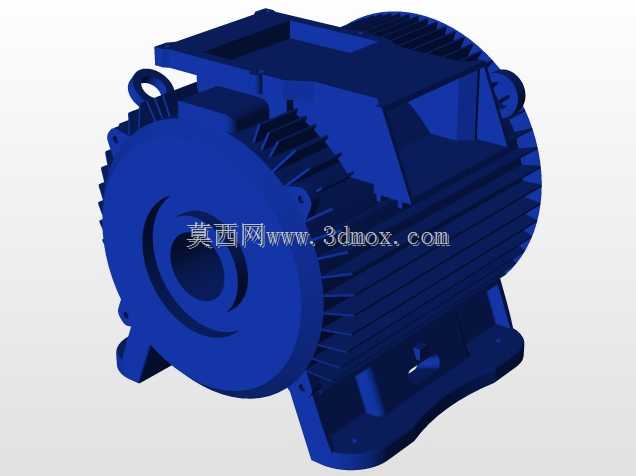

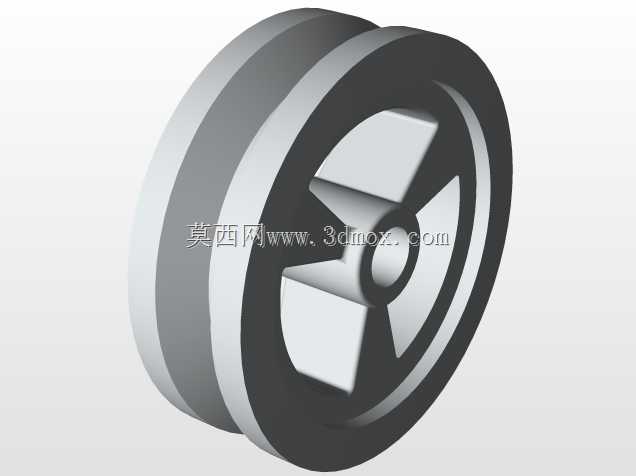

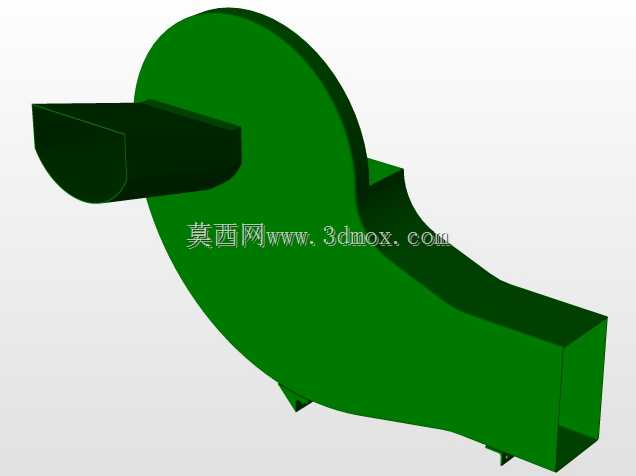

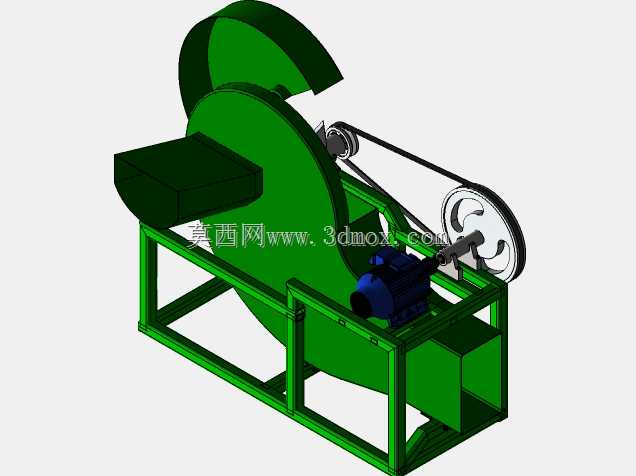

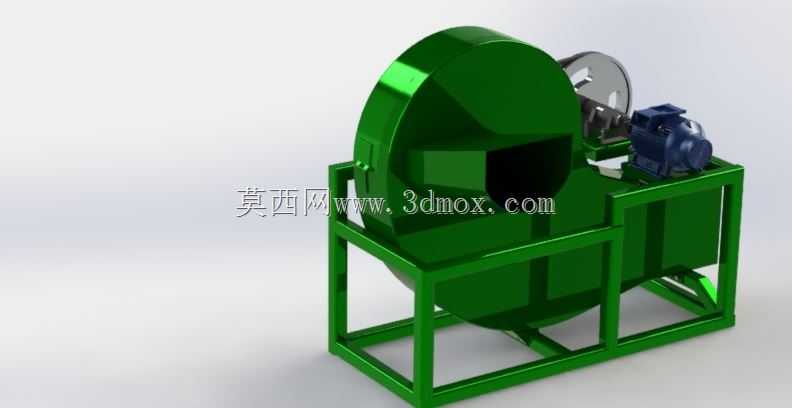

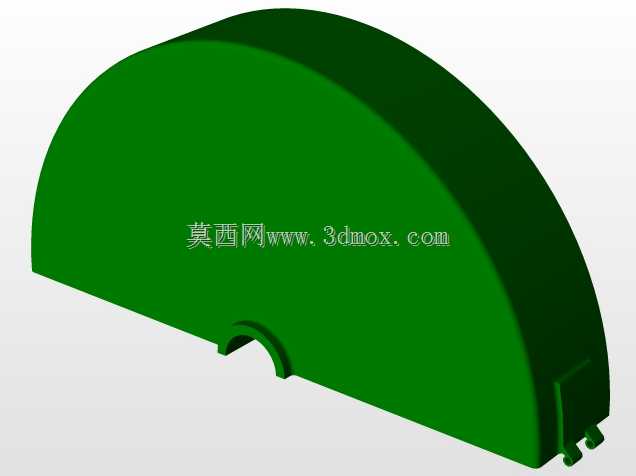

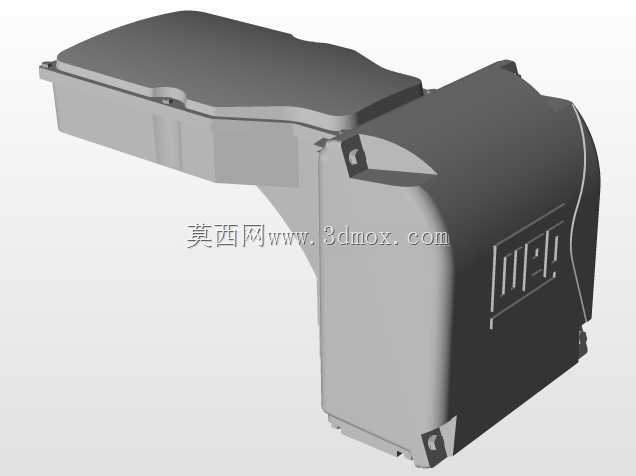

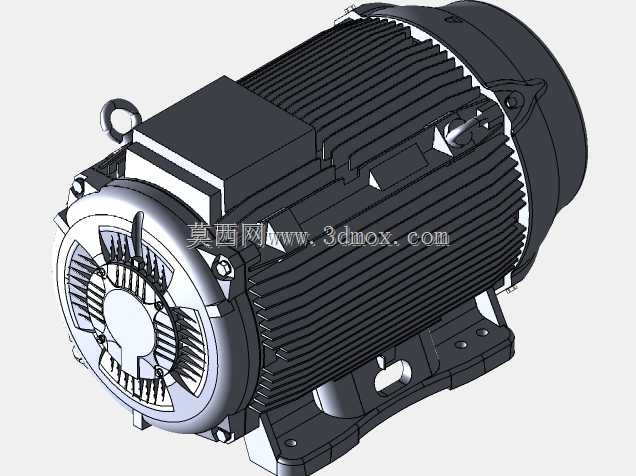

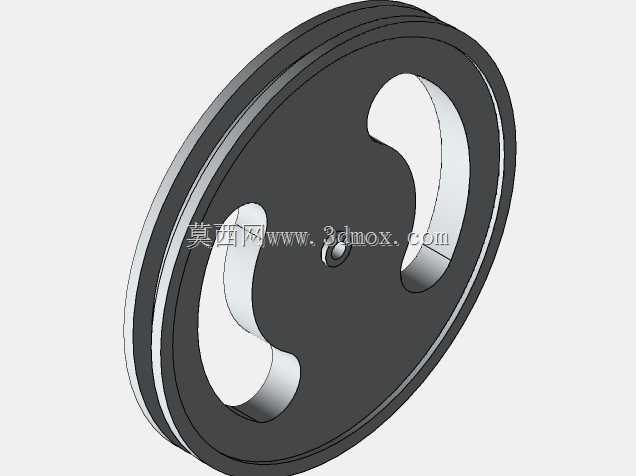

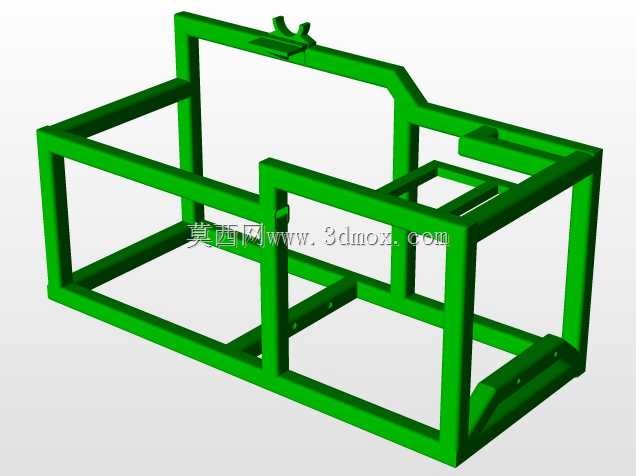

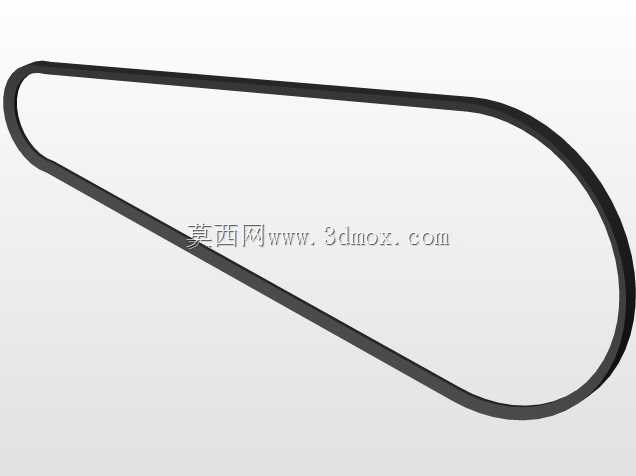

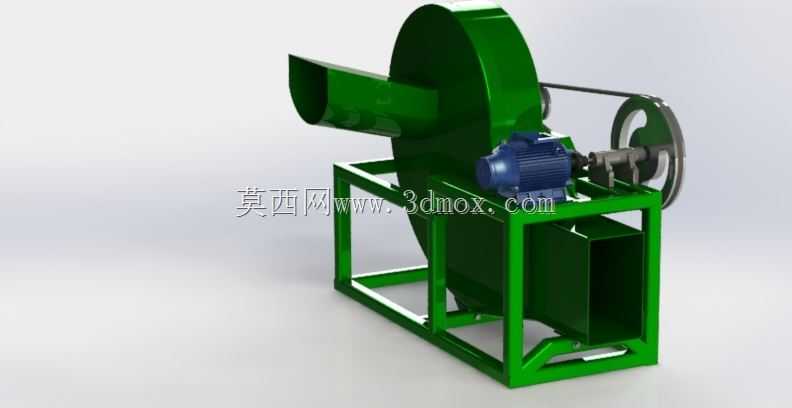

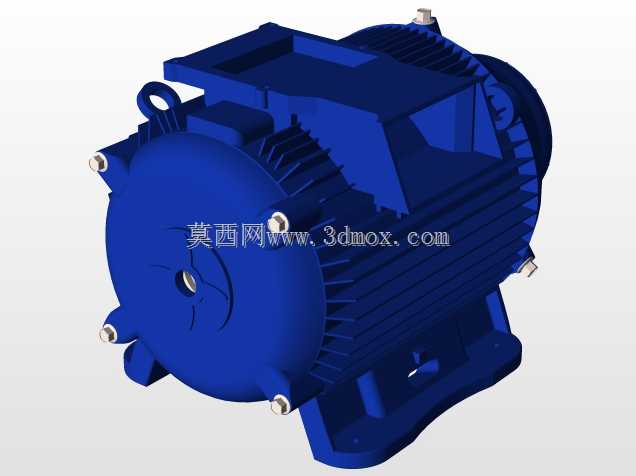

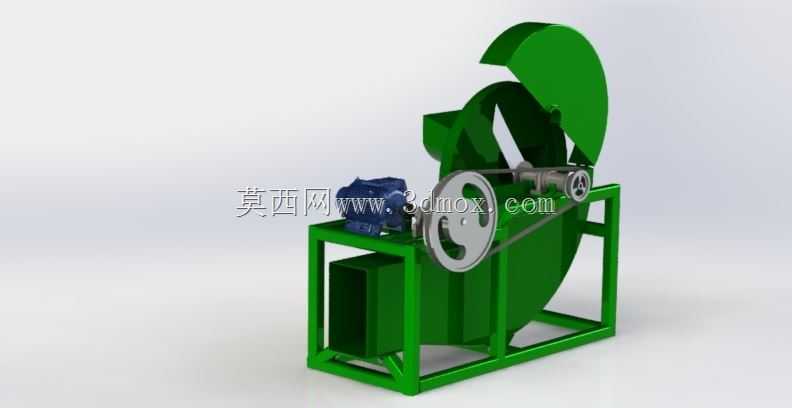

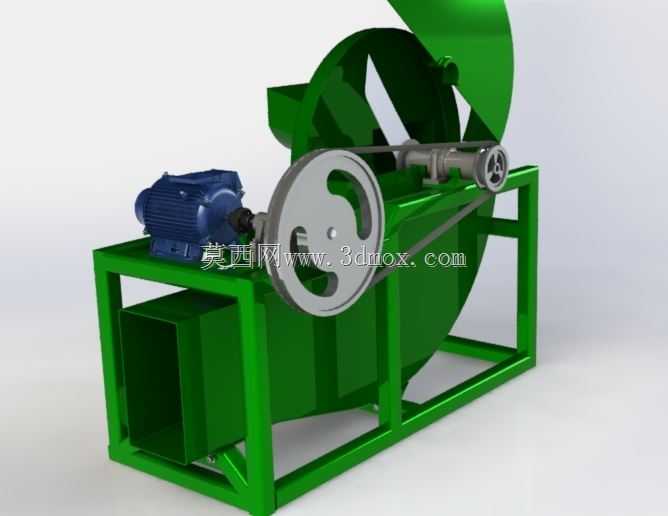

这款立式粉碎设备主要面向热带亚热带香蕉种植产区的田间废弃物处理场景，针对香蕉采收后残留的粗壮假茎、果轴以及废弃果穗处理需求设计，可将高纤维、高含水率的香蕉植株残体一次性切碎至合适粒径，处理后的物料可直接用于果园还田增肥、食用菌栽培基质制备或是畜禽青贮饲料加工，有效解决香蕉产区秸秆随意堆放腐烂、清运成本高的产业痛点，适配南方丘陵山地小型种植园的作业需求，也可搭配移动机架完成田间转场作业。设备整体采用立式单腔体粉碎结构，核心作业单元为带切削动刀的旋转粉碎辊，上部设置可掀开的弧形防护上盖，既可以在作业时封闭腔体防止碎料飞溅，也可在维护时掀开完成刀具检查、腔体内堵料清理的操作，进料口设置在腔体侧下方，采用斜向导料结构，操作人员可直接将待粉碎的香蕉茎秆推入进料口，无需额外推送机构即可依靠旋转刀具的拉力自动喂入，避免高湿长纤维物料在进料口卡滞。动力传递采用皮带轮减速传动结构，动力单元卧式安装在机架侧部平台，通过两级皮带传动将动力传递至粉碎辊主轴，皮带传动自带过载缓冲特性，当进料过多导致负载突增时可通过皮带打滑保护动力单元与传动部件，避免硬连接传动容易出现的主轴变形、刀具崩损问题，带轮外侧设置全封闭防护罩，避免作业过程中杂物卷入传动结构。整体支撑采用方管焊接一体式机架，四根立柱搭配横向、斜向加强筋形成稳定的框式支撑结构，机架底部预留落地安装孔位，可直接固定在水泥作业平台或是移动拖车底盘上，整机横向安装边界控制在1.2米以内，纵向长度不超过1.5米，整体高度约1.8米，无需大面积作业场地即可完成安装部署，机架下部预留出料空间，粉碎后的物料可直接从腔体下方落出，可搭配收集袋或是输送机构完成物料归集。设计过程中重点针对香蕉茎秆纤维长、含水率高的物料特性优化了刀具排布与腔体结构，粉碎腔内壁设置导流凸筋，带动物料在腔体内反复受切削、揉搓作用，避免长纤维缠绕主轴，同时腔体下部设置可调式出料筛网，可根据不同的出料粒径需求更换对应孔径的筛网，满足还田、饲料加工、基质制备等不同场景的出料要求，设备整体结构简单易维护，日常仅需定期检查刀具磨损情况、调整皮带张紧度即可稳定作业，适配乡村地区的设备维护能力。
