农业灌溉用三罐并联砂石过滤装置

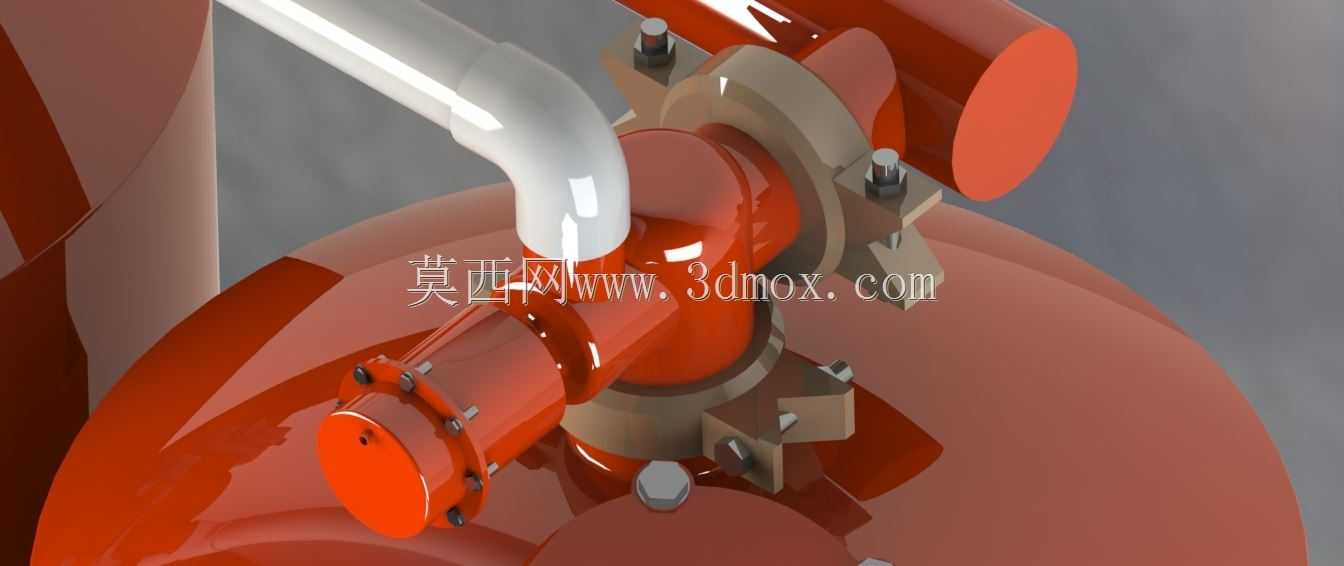

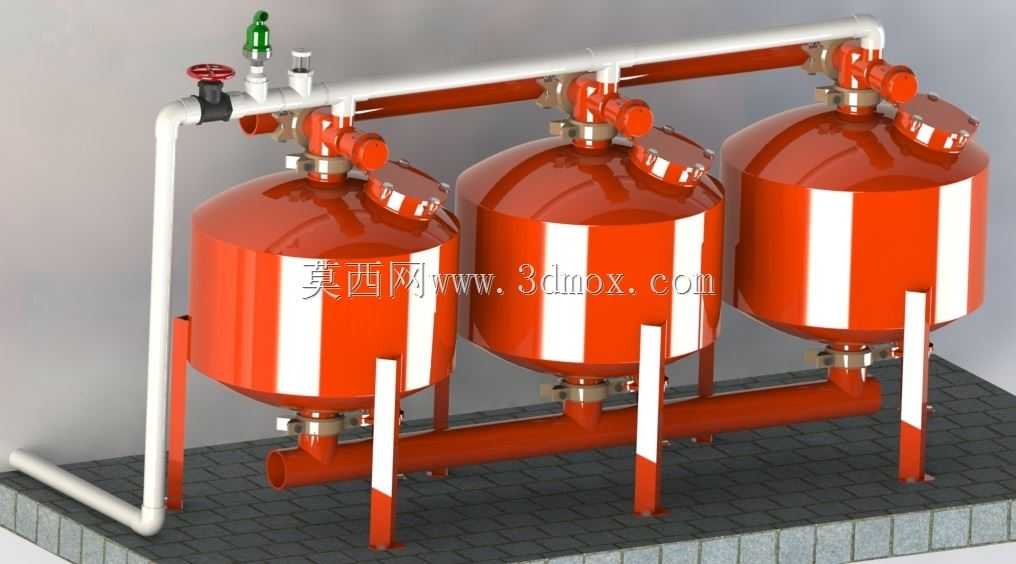

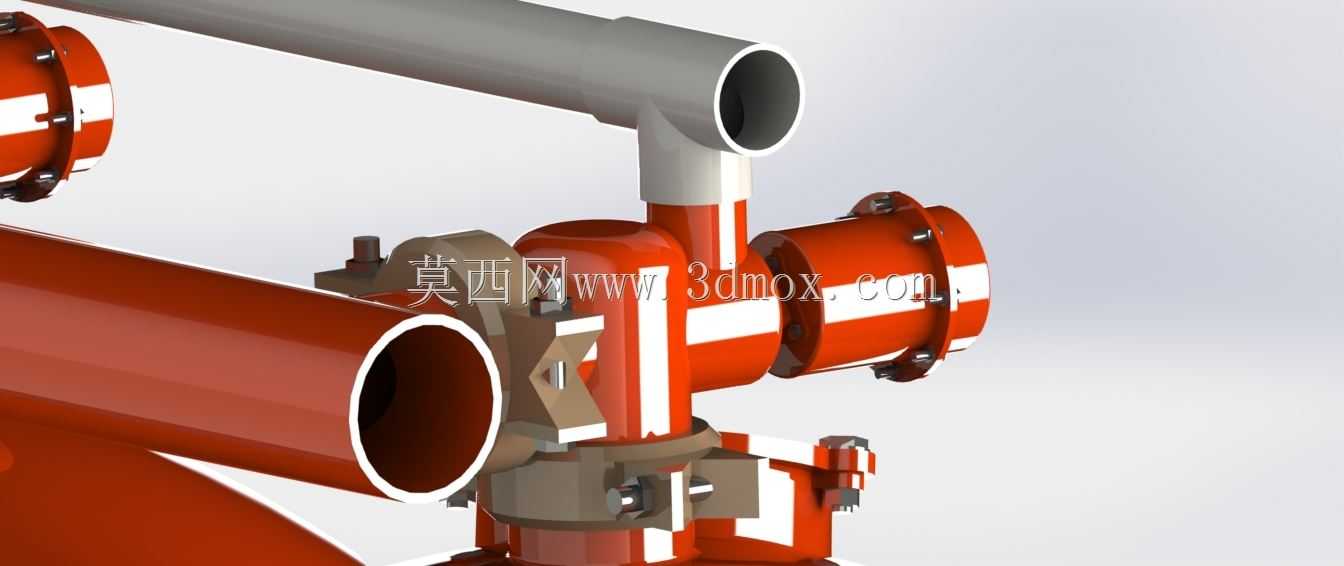

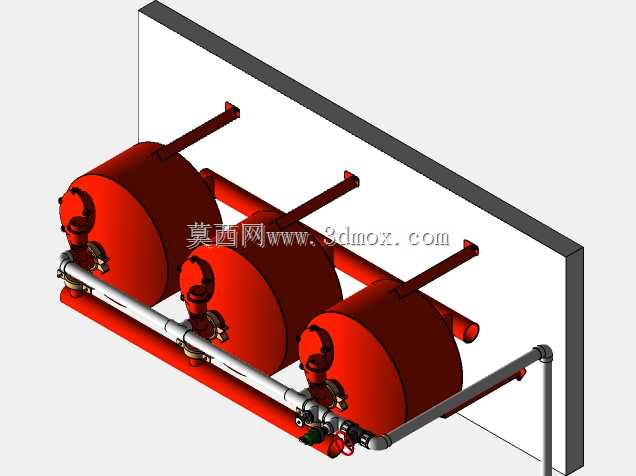

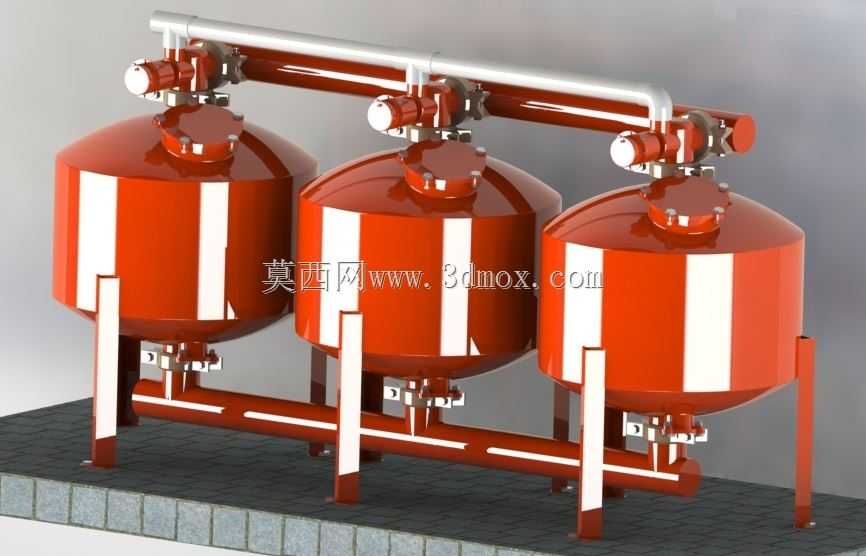

这套三罐并联式过滤装置主要面向规模化农业大田灌溉、园林绿地喷滴灌系统的水源预处理场景，核心作用是拦截灌溉水源中携带的砂石、悬浮物、藻类团块等固体杂质，避免杂质堵塞滴头、喷咀等末端灌溉元件，保障整个灌溉管网的输水通畅，降低灌溉系统的运维清理频次，适配从河渠、塘坝、蓄水池等开放水源取水的灌溉工况，也可用于小型循环水系统的初级杂质过滤环节。设备采用三个立式承压罐体并联的布局设计，进水端通过汇总管路将待处理水体均匀分配至三个过滤罐体，每个罐体内部可填充石英砂、无烟煤等适配的过滤滤料，水体透过滤料层时杂质被截留吸附，过滤后的洁净水经底部集水结构汇总到出水总管输送至下游灌溉管网，罐体顶部设置有检修口与排气组件，可在设备启停时自动排出罐内积存空气，避免气阻影响过水效率，也方便运维人员定期打开检查滤料状态、补充或更换滤料。设计阶段充分考虑农用场景的安装与使用需求，罐体采用立式支腿支撑结构，支腿高度预留了底部排污管路的安装空间，底部连通的排污管路可配合反冲洗流程，将滤料层截留的杂质快速冲出罐体，无需拆解设备即可完成滤料清洁，大幅降低日常维护的操作难度。管路布局上采用侧进底出的流道设计，进水总管设置有控制阀门与压力检测接口，可实时监测进水侧压力变化，判断滤层堵塞程度，三个罐体可独立控制通断，单罐维护时不影响其余罐体的正常过滤作业，适配连续供水的灌溉场景。外形布局上三个罐体等距排布，整体占用空间规整，安装时只需做好基础平台的水平找平，对接进出水总管即可完成装配，罐体外部的红白标识条可起到现场安全警示作用，避免田间作业的机械碰撞设备，外露管路采用统一的管径设计，可直接对接常规规格的农业灌溉输水管道，无需额外制作变径转接结构，适配不同规模灌区的安装边界要求，整体结构兼顾过滤效率、运维便捷性与田间环境的适配性。
