参数化斯普鲁格齿轮三维结构设计

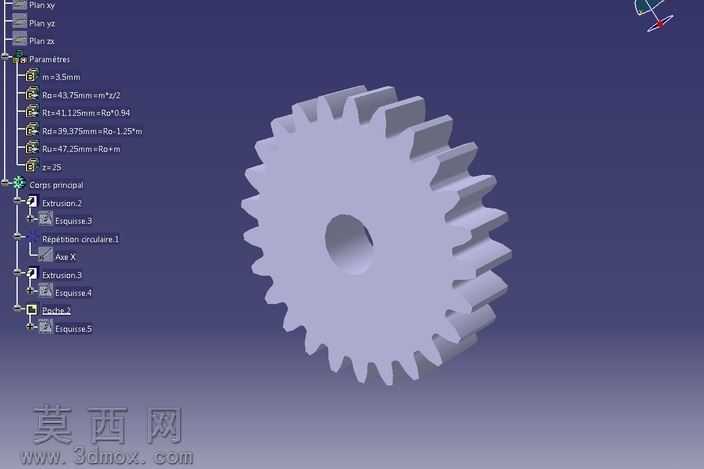

本作品为参数化斯普鲁格齿轮的三维建模成果，建模过程依托参数化设计逻辑搭建全特征关联的模型架构，首先梳理齿轮设计的核心参数维度，将模数、齿数、齿顶高系数、齿根圆角半径、齿厚、轮毂孔径、轮缘宽度等核心设计变量纳入参数管控体系，在特征树中建立独立的参数节点组，所有后续建模特征均与对应参数形成关联约束，修改任意核心参数即可驱动整个齿轮模型自动更新，无需重复进行特征绘制，大幅提升同类型齿轮的设计迭代效率。建模阶段首先绘制齿轮的基准平面与中心旋转轴，以中心轴为定位基准绘制齿坯的旋转轮廓草图，通过凸台旋转特征生成齿轮的基础轮坯实体，精准控制轮毂、轮辐、轮缘的径向尺寸与轴向厚度，保证轮坯的结构刚度与安装适配性。齿形构建阶段严格遵循斯普鲁格齿轮的齿廓成型规律，先绘制单个齿的齿廓截面草图，对齿顶、齿侧、齿根的过渡曲线进行精准约束，齿根位置设置符合力学要求的圆角过渡，避免应力集中导致的轮齿断裂风险，完成单个齿形的凸台拉伸后，通过圆周阵列特征以齿轮中心轴为阵列基准，按照设定的齿数完成全部轮齿的均匀排布，阵列过程中保证每个轮齿的角度偏差控制在建模精度允许范围内，确保齿距均匀性满足传动啮合要求。完成主体结构建模后，对模型的所有锐边进行倒角处理，去除加工过程中易产生的毛刺结构，同时对轮毂安装孔的内壁进行精度约束，保证与传动轴的配合公差符合安装要求。模型材质采用常规机械齿轮常用的结构钢材质预设，赋予模型均匀的金属哑光质感，渲染阶段采用柔和的环境光效，清晰展现轮齿的轮廓形态、齿根过渡结构、轮毂安装位的细节特征，同时保留完整的特征树结构与参数关联关系，方便使用者根据实际传动需求调整参数，快速生成符合特定传动比、载荷要求的斯普鲁格齿轮模型，可直接用于机械传动系统的装配验证、运动仿真、工程图导出等后续设计环节，为通用机械传动部件的设计提供可复用的参数化建模参考。
