工业离心通风机整机结构三维设计

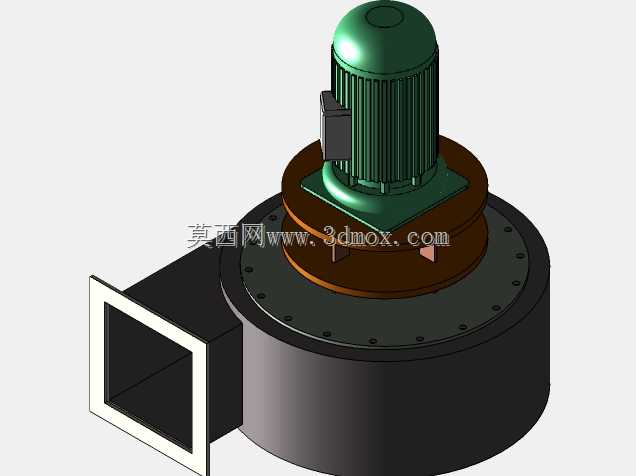

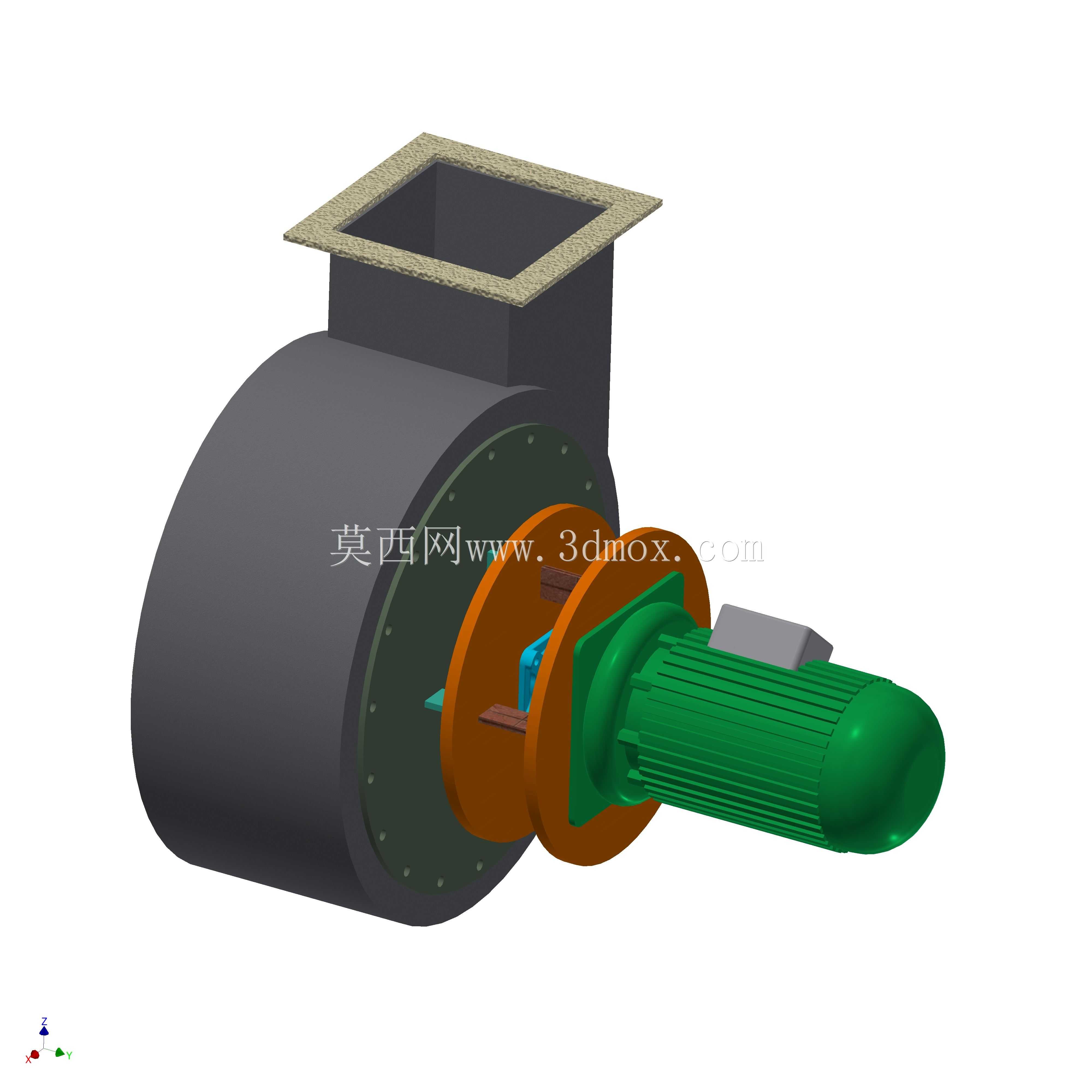

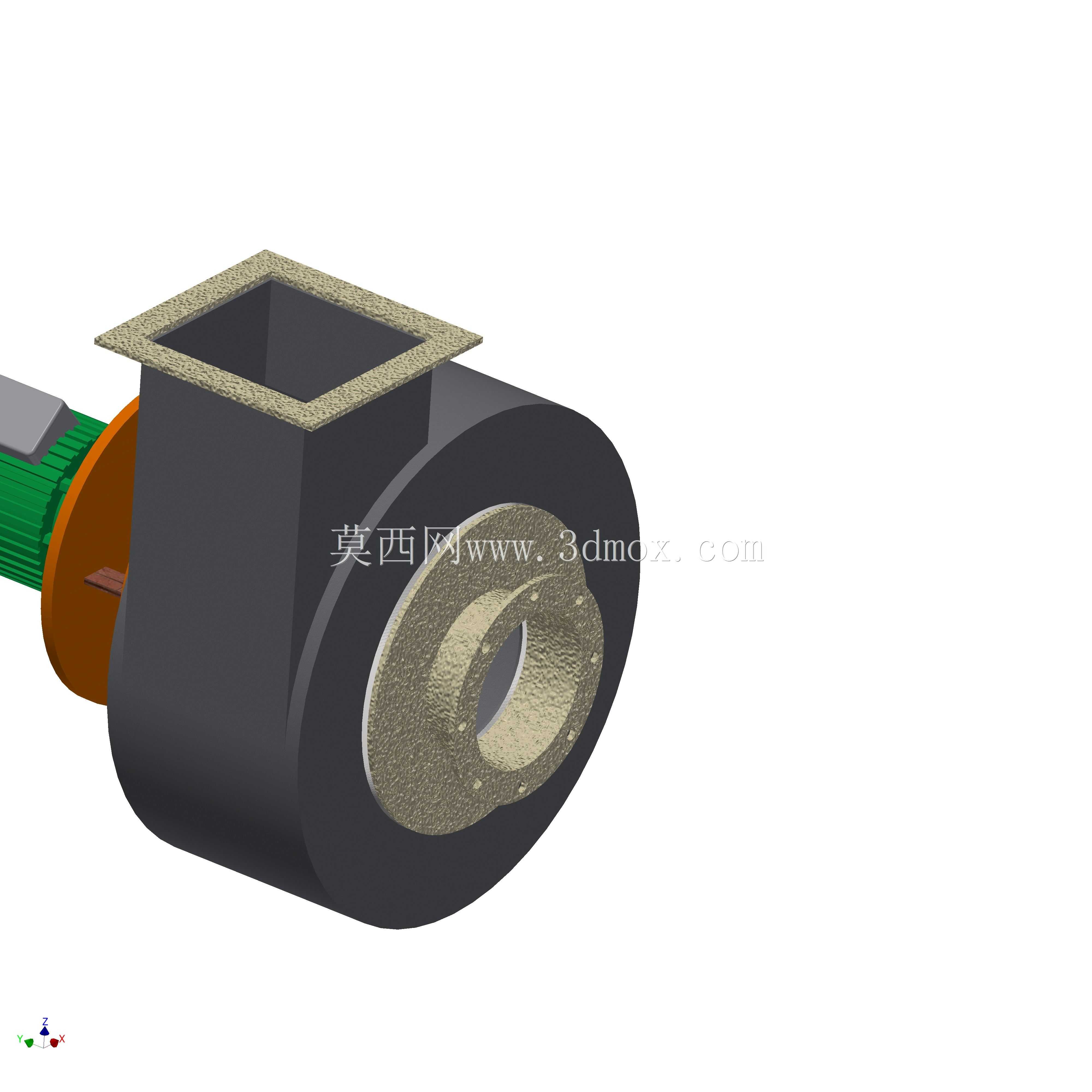

这款直联式离心通风机的三维结构设计，主要面向工业厂房通风换气、生产工艺排风、除尘系统引风、暖通空调送风等常见应用场景，可适配车间焊烟排除、生产工序散热、锅炉送风引风、环保除尘系统气流输送等实际工况，是工业生产中实现气体增压、定向输送的核心通用设备。从实际用途来看，该设备依靠叶轮旋转产生的离心力提升气体压力，将入口轴向进入的气体通过蜗壳导流转向90度后从上方方形出口排出，能够持续稳定地完成空气、含尘气体、低腐蚀性工艺气体的输送作业，适配不同管路的排风、送风需求。从功能特性来看，该设计采用电机直联传动结构，省去了皮带传动、联轴器传动的中间传动环节，既减少了传动过程中的能量损耗，也降低了后期运维的部件更换成本，整体结构紧凑，安装时不需要预留额外的传动部件检修空间，对安装场地的空间要求更低；蜗壳采用螺旋线形流道设计，能够顺畅地将叶轮甩出的高压气体导流至出口，减少流道内的涡流损耗，提升风机的运行效率；上方方形出口带法兰边结构，可直接与方形通风管道对接，不需要额外加装变径转接部件，降低现场安装的施工难度。从设计思路来看，整体结构围绕紧凑化、易安装、低运维的需求展开，将叶轮直接安装在电机输出轴端，通过轴承座端盖与蜗壳侧部连接固定，保证叶轮与蜗壳的同轴度，避免运行过程中出现叶轮擦碰蜗壳的问题；蜗壳侧部的连接法兰采用均匀分布的螺栓孔设计，既可以保证连接密封性，也方便后期拆解维护叶轮、清理蜗壳内部积尘；电机尾部的散热筋结构完全保留，保证电机长时间运行时的散热效果，避免过载过热问题。从外形尺寸与安装边界来看，该款风机整体沿电机轴向的长度适配常规中小型工业风机的安装尺寸，蜗壳的径向尺寸匹配对应风量的流道设计要求，上方出口的方形法兰尺寸与常规同风量通风管道的法兰规格通用，安装时底部可通过支架固定在地面、平台或墙体支架上，进出口对接时需要预留足够的法兰螺栓操作空间，电机侧需要预留接线与日常检修的操作空间，整体安装边界规整，不需要额外定制特殊的安装基座，可直接适配多数工业现场的安装条件。
