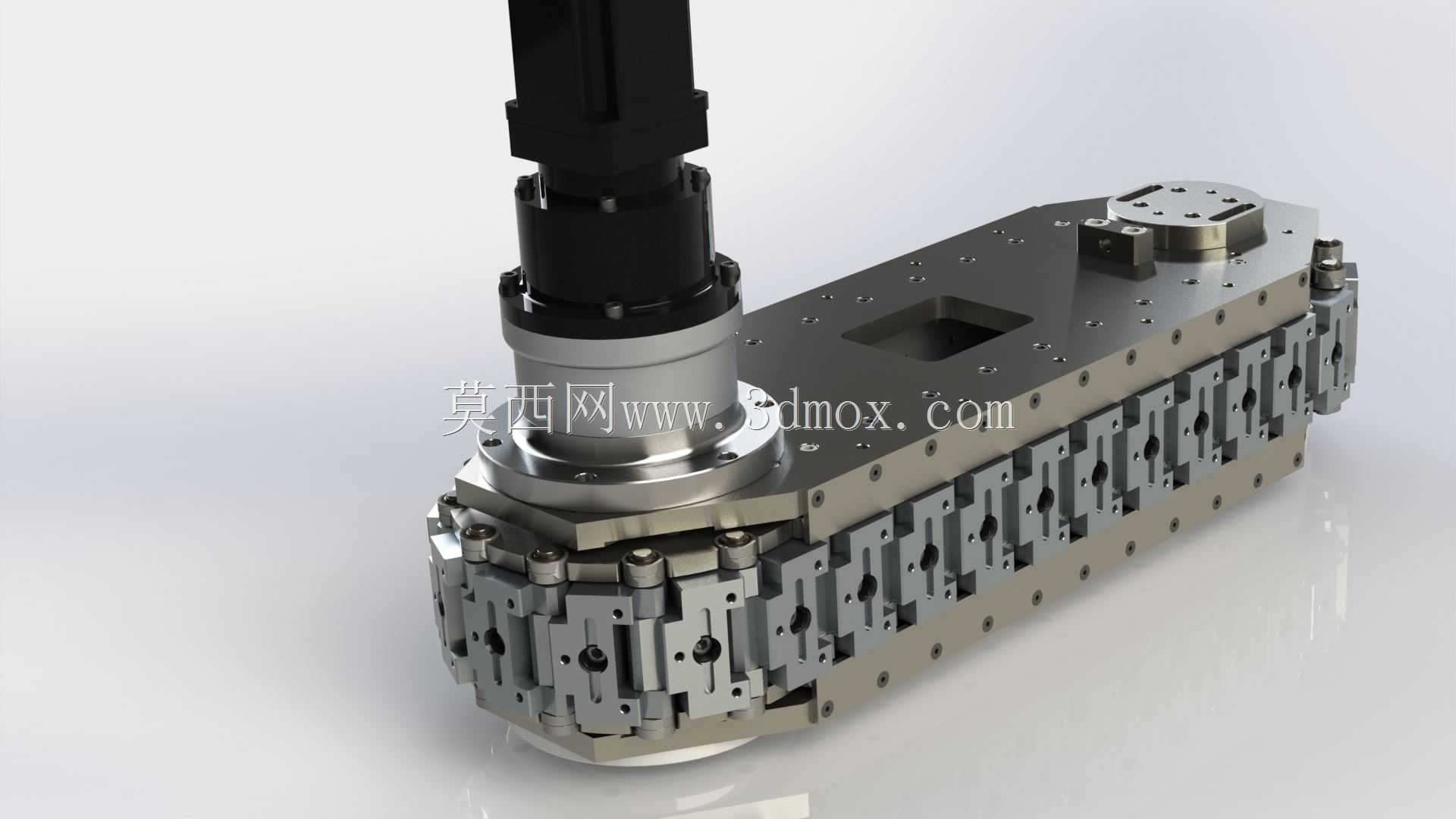

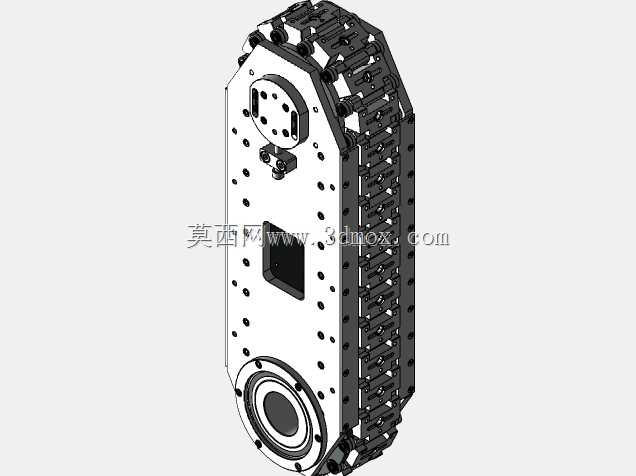

精密凸轮驱动线性输送模组结构

这款凸轮驱动结构是面向高节拍自动化产线设计的核心传动执行部件，主要应用在3C电子组装、锂电池电芯叠片、医药泡罩包装、精密五金件分拣等需要高精度间歇或连续线性输送的生产场景中，能够替代传统皮带输送、丝杆输送在高节拍、高定位精度需求下的性能短板，解决传统输送方式启停冲击大、定位累计误差大、长期运行磨损快的痛点。在实际产线运行中，该结构可搭载多组定制工装治具，沿预设线性轨迹完成精准的工位步进动作，将待加工工件依次输送至检测、组装、焊接、点胶等对应工位，单循环节拍最快可适配0.3秒的高速工位切换需求，重复定位精度可控制在±0.02mm范围内，完全满足精密制造领域的严苛精度要求。从功能特性来看，该结构采用共轭凸轮驱动原理，通过凸轮轮廓曲线的精密设计，将输入端伺服电机的连续旋转运动，转化为输出端链节式载台的线性间歇运动，全程通过凸轮与滚子的硬接触实现运动轨迹约束，无需额外添加外部位置传感器做闭环校正，传动过程无背隙、无冲击，运行噪音可控制在65分贝以内，长期连续运行的精度保持性远优于传统同步带输送结构。设计过程中，工程师优先考虑了安装兼容性与维护便捷性，整体主体采用高强度航空铝合金经精密加工成型，在保证结构刚性的前提下大幅降低了整体自重，输入端采用标准法兰接口，可适配不同功率规格的伺服电机与行星减速机，无需额外做转接法兰定制；侧面预留多组标准安装螺孔，可直接固定在铝型材机架或钢制安装平台上，安装基准面经平面磨床精磨处理，平面度公差控制在0.01mm以内，可有效降低安装调试的难度。在安装边界设计上，整体结构采用窄长型布局，宽度方向尺寸控制在紧凑范围内，可适配产线狭小的安装空间，载台表面预留统一规格的治具安装孔位，可根据不同工件的装夹需求快速更换适配工装；内部凸轮与滚子接触部位采用强制润滑结构，日常维护仅需定期补充润滑脂即可，无需频繁拆解更换易损件，可有效降低设备的全生命周期运维成本。结构的链节部分采用模块化拼接设计，可根据产线实际工位数量需求灵活调整整体输送长度，无需重新开模定制主体结构，大幅缩短了非标自动化设备的设计交付周期。
