直角式电磁控制阀三维结构设计

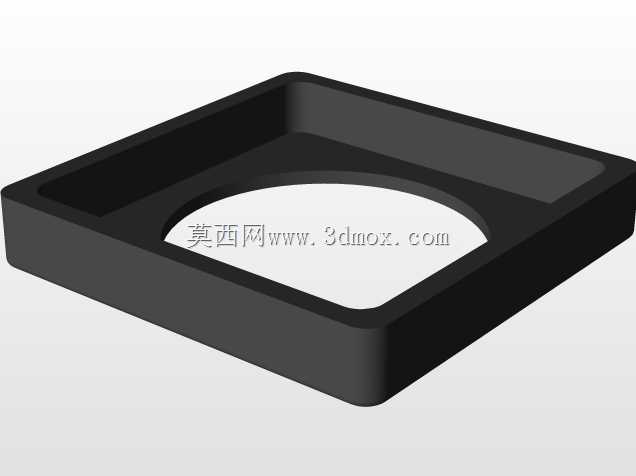

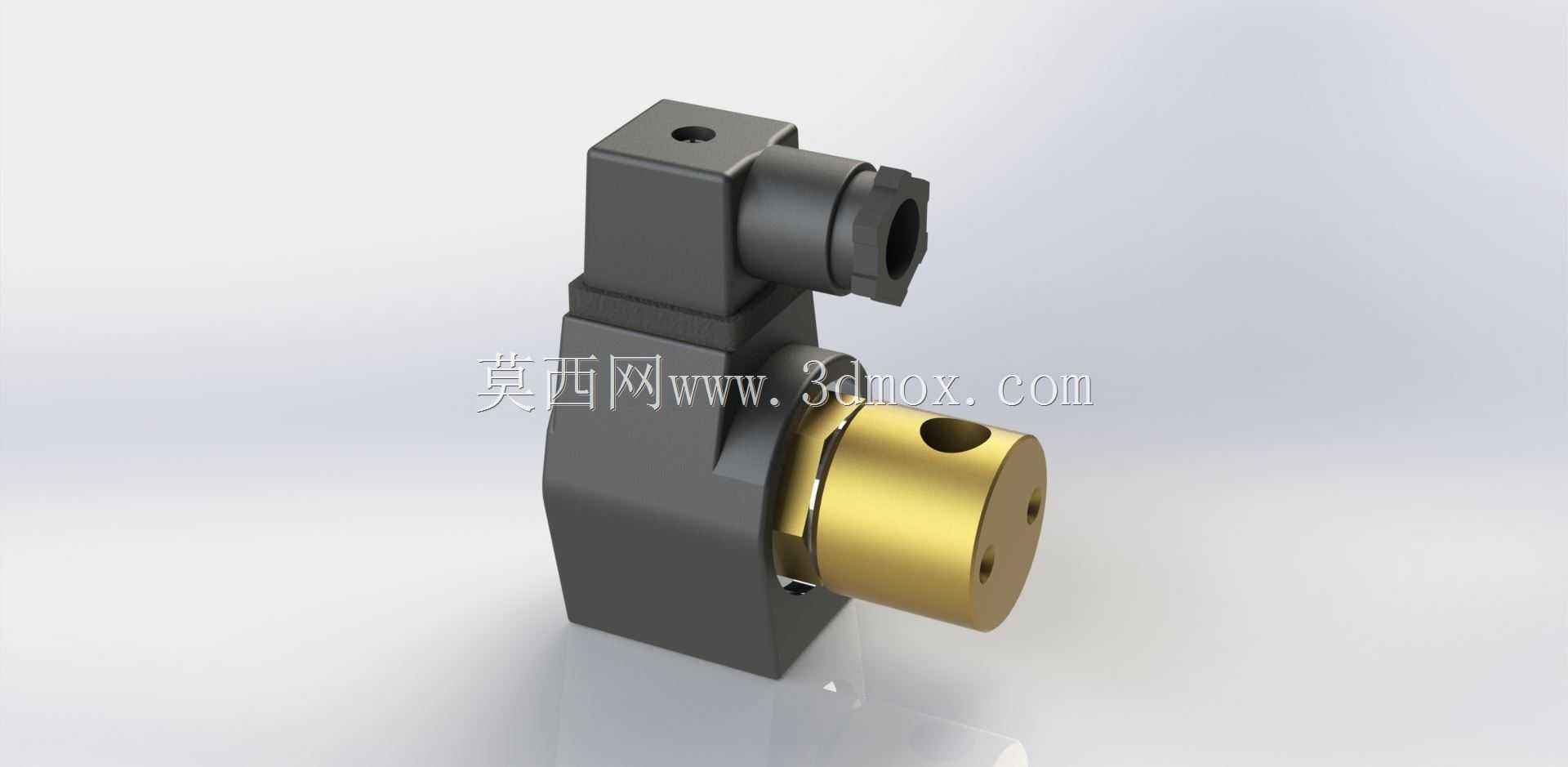

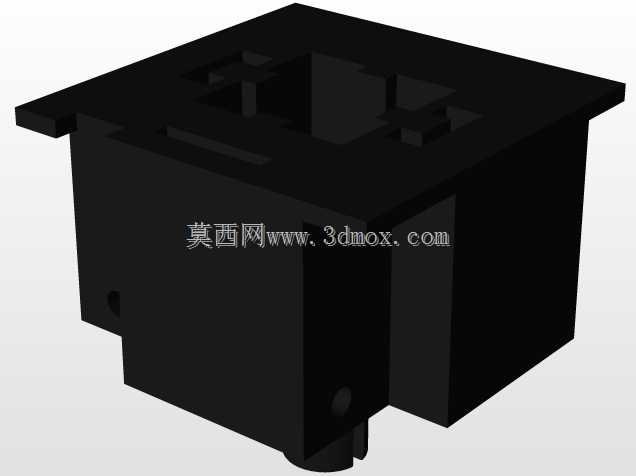

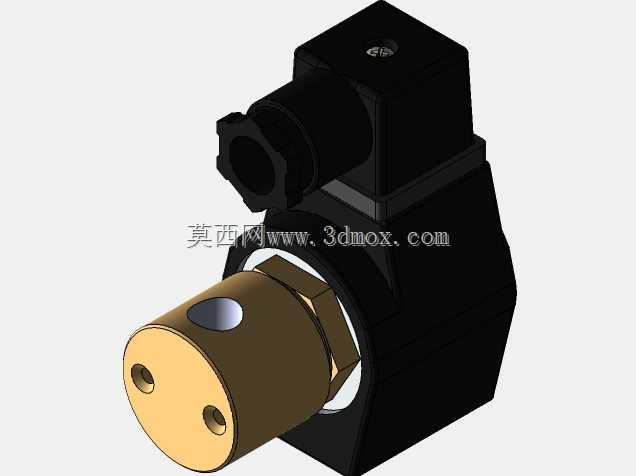

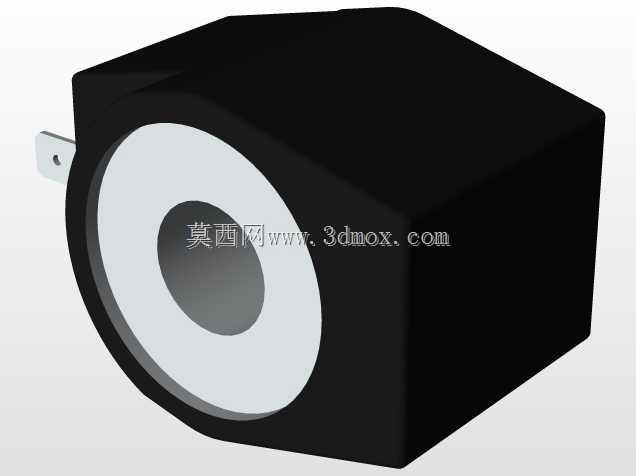

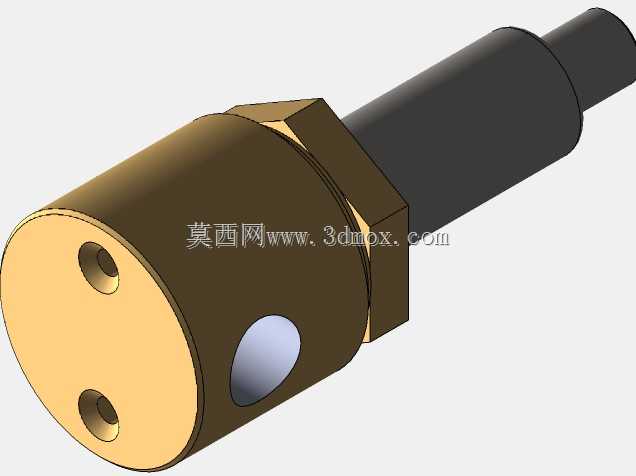

这款直角式电磁阀是流体管路控制系统中的核心执行元件，主要应用在气动控制回路、小型液压传动系统、工业自动化生产线气路管控、医疗设备流体通断控制、轻工机械供料管路切换等场景中，可通过电信号快速实现管路介质的通断与流向切换，无需人工手动操作，适配压缩空气、低压液压油、洁净水等多种常规工作介质，在轻工制造、自动化装配、食品包装、纺织印染等领域的设备中有着极高的应用覆盖率。从实际使用功能来看，这款电磁阀采用电磁线圈得电产生电磁吸力驱动内部阀芯动作的工作原理，失电状态下依靠内置弹簧复位实现管路的常态通断控制，响应速度快，动作行程短，可实现毫秒级的通断切换，能够满足高频次的管路控制需求，相比手动阀件大幅提升了系统的自动化控制程度，降低人工操作的误差与劳动强度。在产品设计思路上，这款电磁阀采用直角式流道布局，进出接口呈90度垂直分布，能够适配空间局促的管路安装场景，减少管路弯折带来的流阻损耗；上部为电磁驱动模块，采用方形塑封外壳结构，既可以对内部线圈起到防尘、防轻度泼溅的防护作用，也预留了标准的电气接线接口，方便现场快速接线安装；下部为阀体液流段，采用黄铜材质作为阀套主体，利用黄铜耐磨、耐腐蚀、密封性好的材质特性，提升阀件的使用寿命与介质适配性，金属阀套上预留的安装孔位可直接通过螺栓将阀件固定在设备安装面板或集成阀岛上，安装稳固性强。从外形尺寸与安装边界来看，这款电磁阀整体结构紧凑，上部电磁驱动段的方形外壳边长适配常规通用电磁阀的安装尺寸，接线端采用标准的外螺纹锁紧接头，可适配常规规格的电气护线套；下部黄铜阀段的接口尺寸适配常用的小通径管路连接标准，整体安装占用空间小，直角布局的结构可以让管路沿设备壁面排布，无需额外预留大角度的管路转弯空间，能够很好地适配紧凑型设备的内部安装需求，同时各部件之间采用模块化的装配结构，后期维护时可单独更换电磁线圈或密封组件，降低设备的运维成本。
