道森气步枪铝合金接收器结构设计

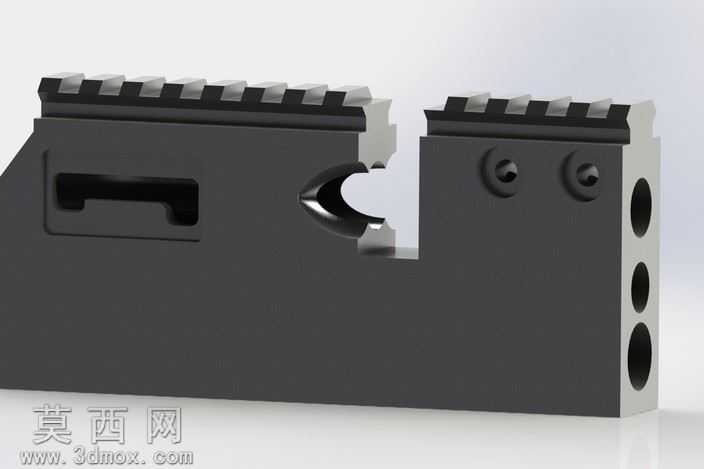

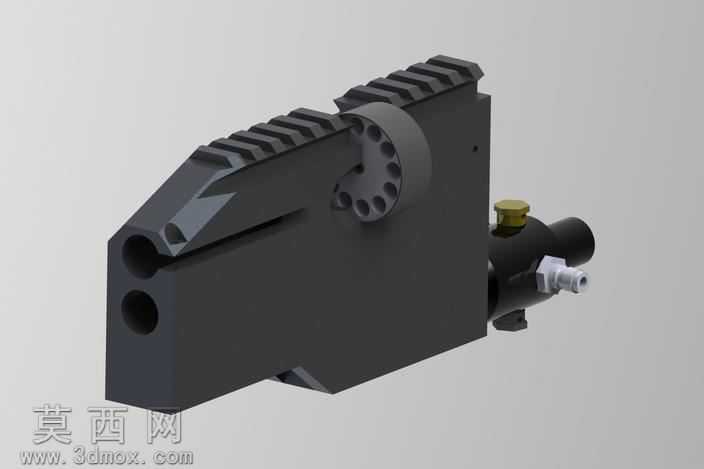

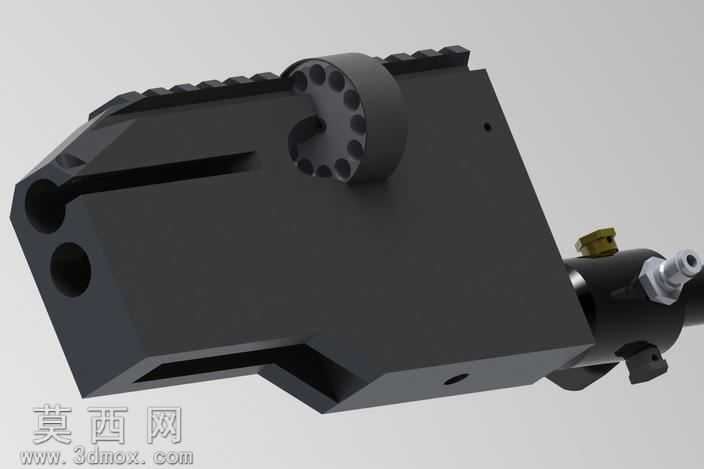

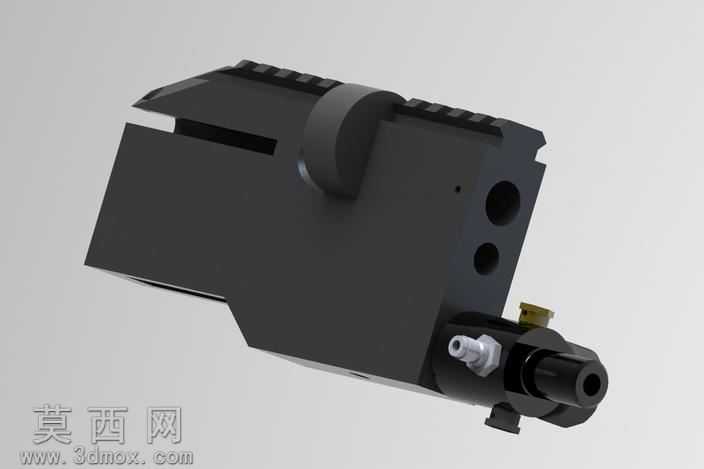

本作品为道森气步枪专用接收器的三维结构设计，建模阶段以枪械配件的实际装配需求为核心基准，采用参数化建模方式完成整体结构搭建，首先勾勒接收器主体的外轮廓基准面，通过拉伸、切除、布尔运算等基础建模指令构建出主体的块状基体，再逐步细化各功能区域的细节结构。顶部的皮卡汀尼导轨部分严格遵循20moa倾角的设计标准，逐一切削出标准间距的导轨齿槽，保证战术附件安装时的定位精度与适配性，导轨边缘做了微小的倒角处理，既避免锐边造成的装配划伤，也符合实际金属加工的工艺要求。主体侧面的容屑槽与定位孔结构，按照气步枪自动循环过程中的走件路径设计，槽体边缘做了圆弧过渡处理，减少动作过程中的卡滞风险；前端的弧形缺口为枪管配合位，建模时严格匹配对应枪管的外径公差，保证装配后的同轴度精度；侧面的两组螺纹安装孔，按照标准螺纹参数做了孔位深度与螺纹牙型的细化建模，可直接用于后续的工程出图与加工验证。材质设定阶段选用6061铝合金作为主体材质，渲染时赋予哑光黑色硬质阳极氧化的表面质感，还原真实枪械配件的表面处理效果，金属表面添加了细微的磨砂纹理与轻微的使用痕迹质感，避免渲染效果过于塑料化；导轨齿的顶面做了轻微的高光处理，模拟金属件长期使用后的磨损亮面效果，整体光影采用柔和的侧上方打光，清晰展现各结构的凹凸层次与装配关系。设计过程中充分考虑了路氏容易颗粒插入的使用需求，在对应位置预留了足够的配合间隙，双桶夹块的夹持结构做了受力优化，通过加厚夹块连接部位的壁厚，保证夹持枪管时的结构强度，同时在夹块与主体的连接位做了加强筋处理，避免反复拆装造成的结构变形。整体建模过程中所有孔位、槽体、导轨的尺寸均参考实物测绘数据与行业通用标准，各装配面预留了合理的公差余量，模型可直接用于后续的3D打印验证、数控加工编程或者虚拟装配调试，结构细节完整无缺失，不存在非流形几何、破面等建模问题，能够完整还原该款气步枪接收器的全部结构特征与功能设计。
