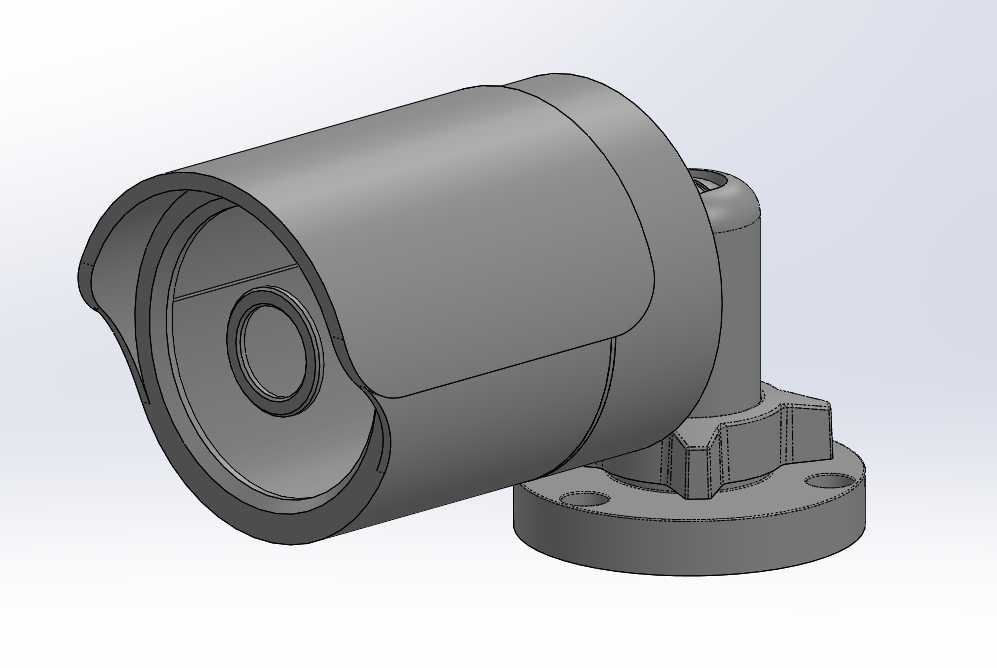

户外枪式监控摄像头带安装支架结构

这款结构件主要面向民用及商用安防监控场景，适配室外露天点位、沿街商铺外立面、厂区周界围墙、小区楼道出入口等常见监控安装位置，核心作用是为图像采集单元提供稳定的承载与角度调节支撑，保障监控画面的取景范围覆盖预设的防控区域，避免因支架晃动、角度偏移导致的监控盲区问题。整体结构分为摄像头筒体与安装底座两部分，筒体部分采用一体化筒型外壳设计，前端带有遮光挡雨的檐边结构，能够在雨天减少镜头区域的积水残留，晴天避免阳光直射镜头产生的光晕过曝问题，筒体外壳做了圆弧过渡处理，没有尖锐棱角，既可以降低户外风阻对设备的长期影响，也能减少积灰积水的附着死角，降低后期运维的清洁难度。底座部分采用法兰盘式安装结构，盘面上预留对称的安装孔位，可直接通过膨胀螺栓固定在水泥墙面、金属立杆、建筑横梁等不同材质的安装基面上，法兰盘上方设置带锁紧结构的旋转连接座，支持水平方向360度旋转、垂直方向正负90度俯仰调节，调试时可根据实际监控需求灵活调整镜头朝向，调整到位后通过侧边的锁紧旋钮即可固定角度，长期使用也不会出现角度滑移问题。设计过程中优先考虑户外使用的环境适配性，筒体与底座的连接位置做了止口配合结构，能够减少雨水顺着连接缝隙渗入内部的风险，整体结构的壁厚设置兼顾结构强度与材料成本，日常使用中可抵御常规的外力磕碰、大风天气的载荷冲击，不会出现壳体变形、连接断裂的问题。安装边界方面，法兰盘的孔位间距适配市面主流的监控安装点位预留尺寸，无需额外打孔改造即可替换同类型老旧监控支架，筒体的外径尺寸兼容常规的枪机摄像头内部主板、镜头模组的安装空间，整体安装完成后突出墙面的长度控制在合理范围，不会过度占用公共通道空间，也能避免突出过多导致的外力碰撞损坏问题。
