工业钢结构支撑梯柱连接节点构造

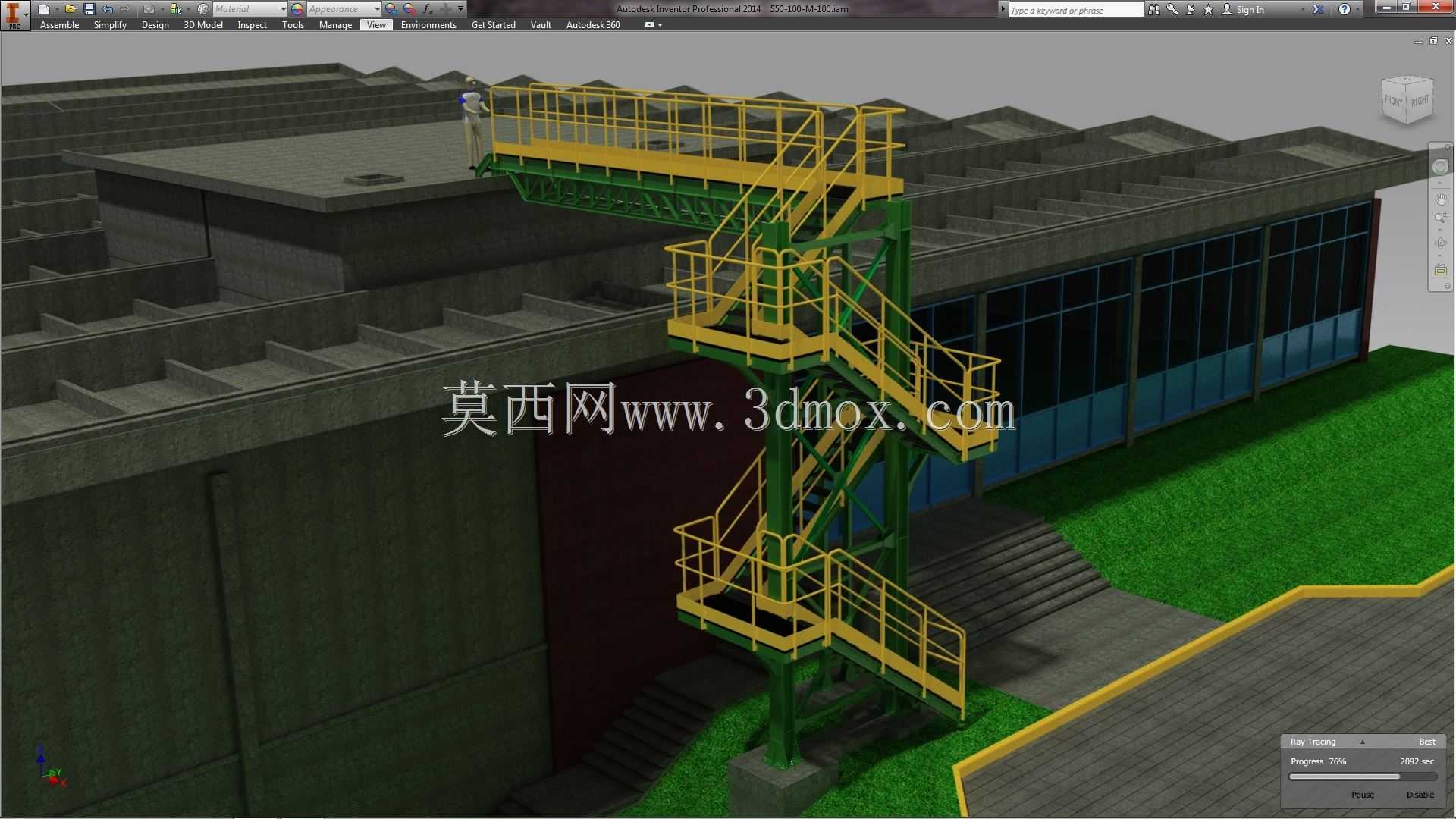

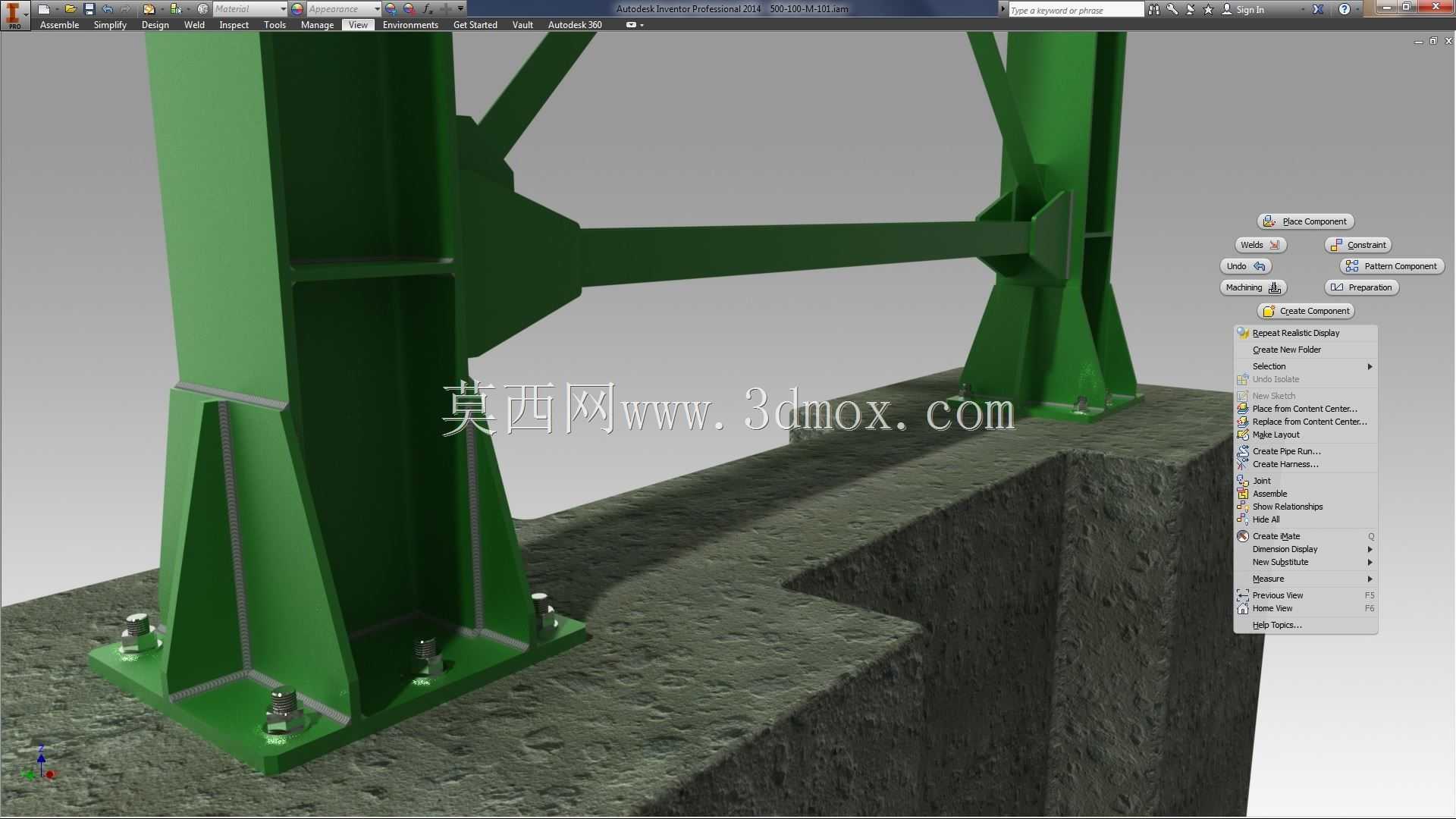

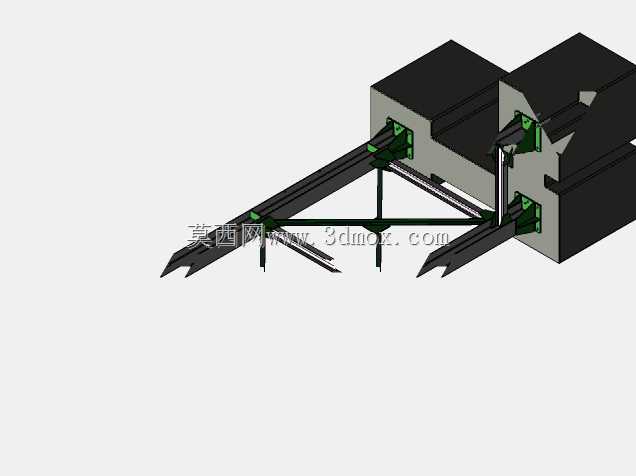

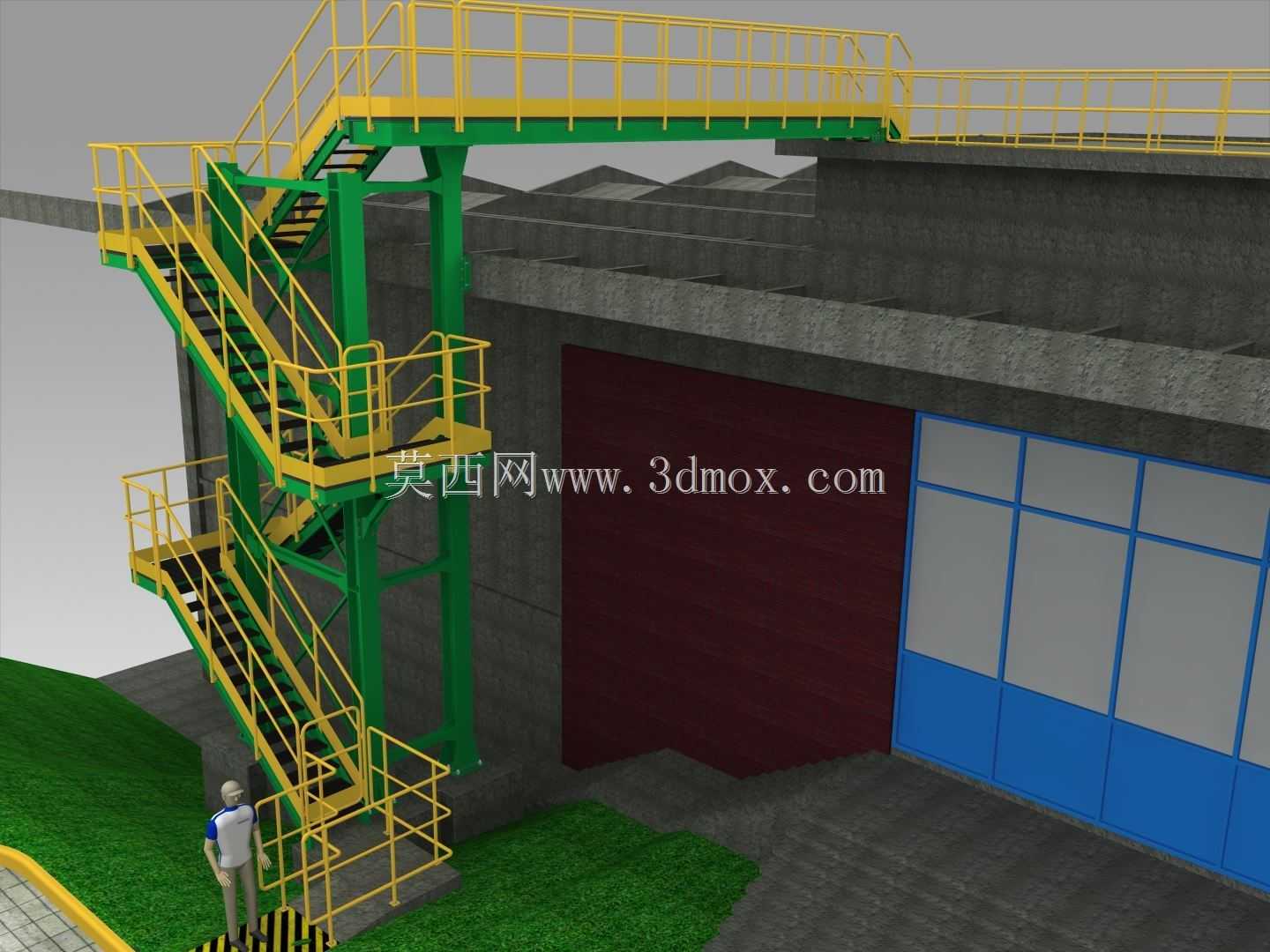

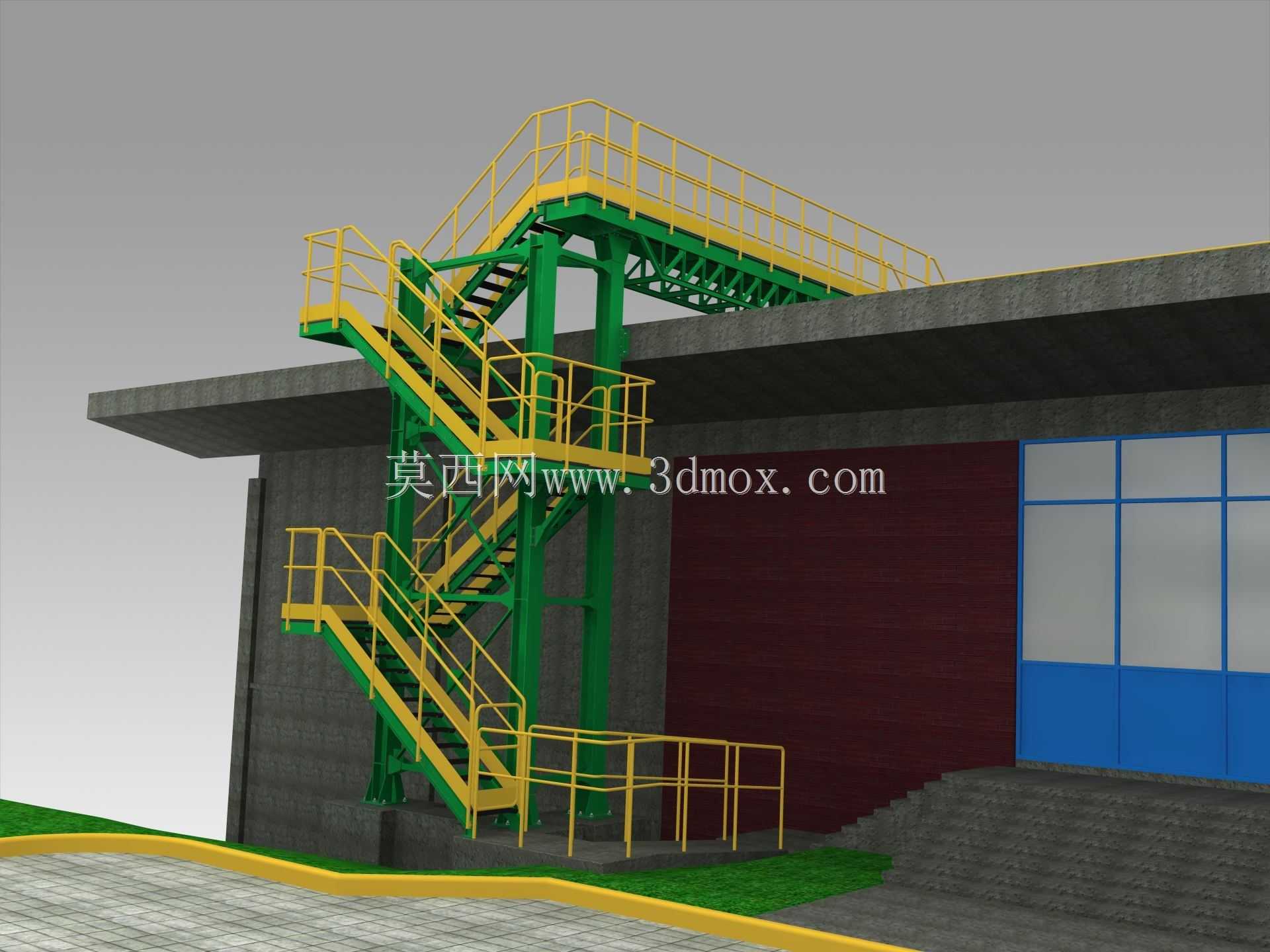

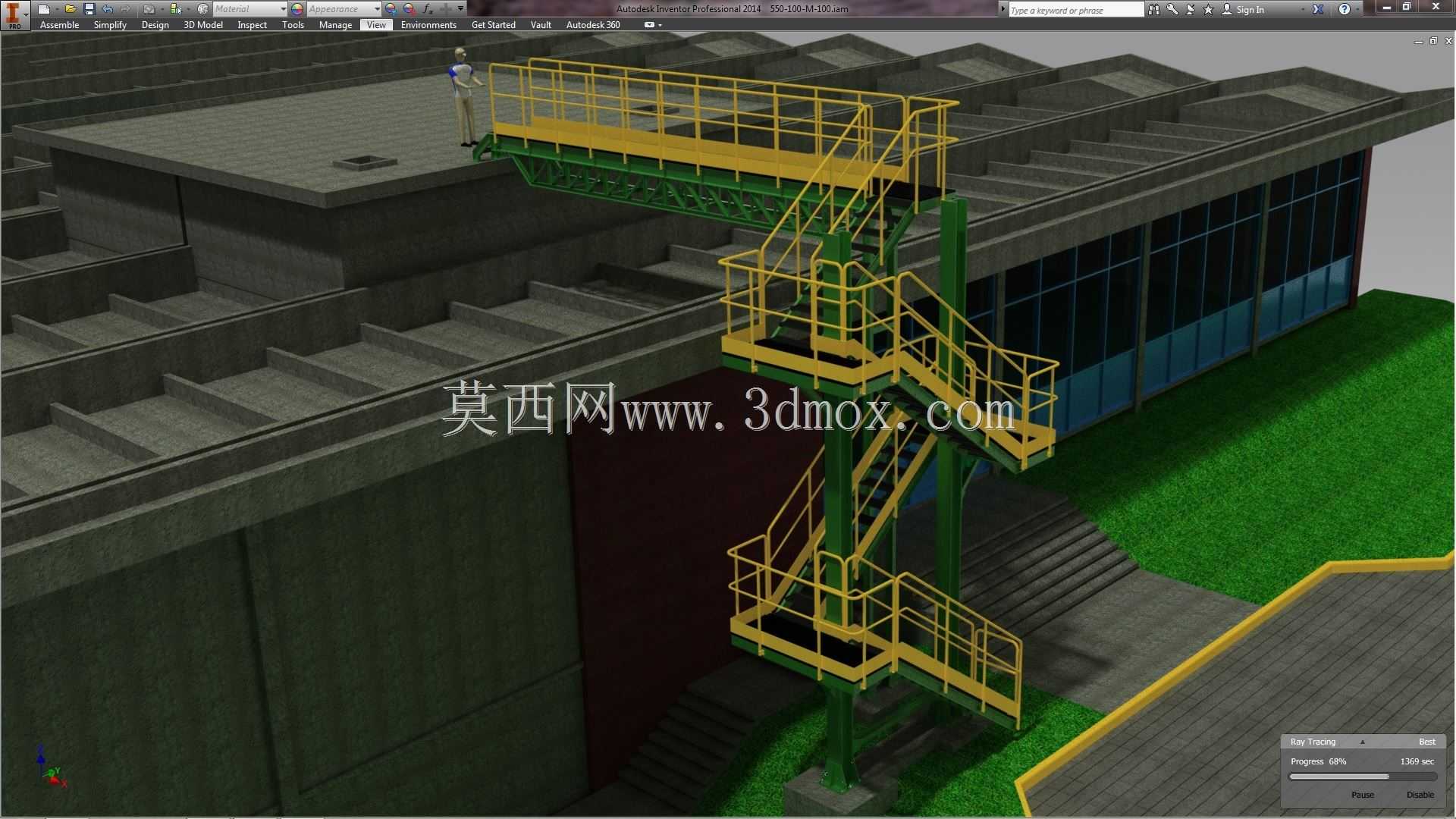

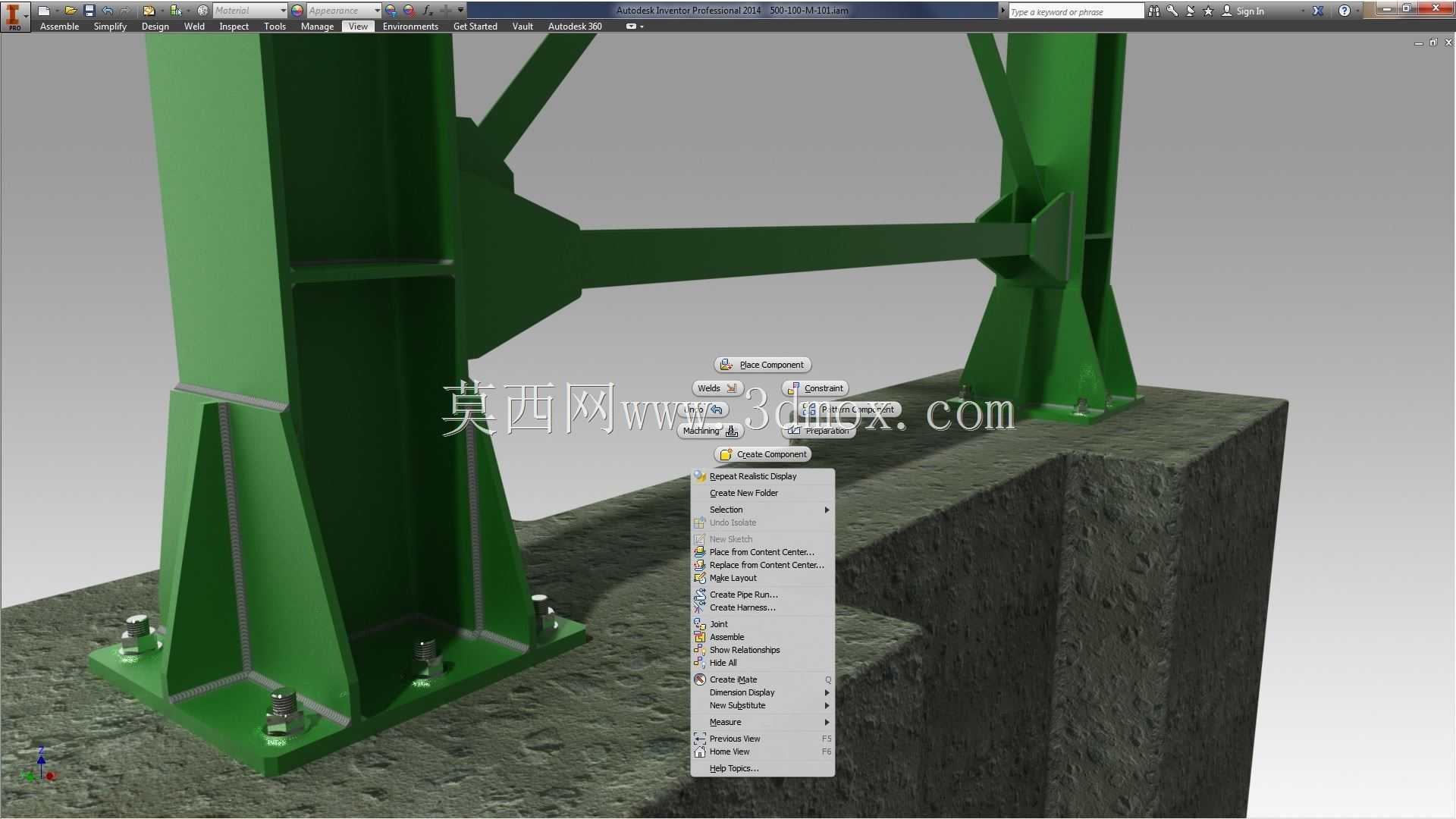

该结构构件主要应用于工业厂区、重型设备厂房、大型仓储设施的竖向通行配套结构中，作为工业梯与主体承重结构衔接的核心支撑单元，承担梯段竖向荷载传递、侧向位移约束、结构抗振稳固的核心作用，可适配重载工业环境下高频人员通行、小型检修物料转运的使用需求，能够在多尘、温差变化大、存在设备振动传导的复杂工业场景下长期保持结构稳定性。从功能特性来看，该构件采用H型钢作为主支撑柱体，柱脚设置加劲肋强化的方形地脚板，通过锚栓与混凝土基础实现刚性连接，可有效分散柱端传递的竖向压力与水平剪力，避免柱脚出现应力集中导致的结构变形；柱身中部设置横向连接系杆与斜向加劲支撑，将单根柱体的受力传导至相邻承重构件，形成稳定的空间受力体系，大幅提升结构整体抗侧移能力，即使在周边设备运行产生持续振动的工况下，也能避免梯段出现晃动感，保障通行安全。在设计思路上，该构件遵循钢结构受力传导的最优路径，柱脚加劲肋沿锚栓受力方向对称布置，匹配地脚锚栓的抗剪承载力设计，柱身连接节点采用贴板焊接的构造形式，既保证连接强度，又避免过多焊缝集中导致的残余应力影响结构寿命；横向支撑与柱身的连接位置经过受力验算，对应梯段荷载的传导节点设置，可直接承接梯段梁传递的荷载，减少柱身的附加弯矩。从安装边界来看，柱脚地脚板预留的锚栓孔位可适配常规工业混凝土基础的预埋锚栓排布，安装时可通过垫板调整柱体垂直度，无需额外定制基础预埋件；柱身预留的梯段连接点位标高符合常规工业梯的步距设计要求，横向支撑的外伸长度匹配常规工业梯与主体结构的间距要求，可直接与标准梯段构件装配对接，大幅减少现场切割、焊接的作业量，降低现场安装的施工难度与精度误差，整体构件的外形尺寸适配多数工业场景的通行空间要求，不会占用过多设备排布与人员疏散的通道空间，同时绿色防腐涂装的设计可适配多数工业厂区的视觉标识要求，也能延缓钢材在工业环境下的锈蚀速度，延长结构整体的使用周期。
