柯尔特SAA1873转轮手枪结构设计

这款柯尔特SAA1873转轮手枪的三维结构设计，主要面向轻武器教具研发、影视道具复刻、枪械文化周边开发以及机械结构教学场景使用。作为经典的单动式转轮手枪结构，其设计核心围绕单动击发的机械逻辑展开，击锤待击、转轮旋转供弹、扳机释放击锤的整套传动链路完全还原实枪的机械配合关系，能够清晰展现早期定装弹转轮手枪的工作原理，可用于机械原理课程中连杆传动、棘轮供弹、弹性限位等结构的具象化教学演示，也能为复刻类道具生产提供精准的结构参考，避免传统测绘带来的尺寸偏差。

在功能特性层面，该结构完整还原了柯尔特SAA1873的核心功能模块：长条形枪管通过螺纹与枪身框架连接，内部预留完整的弹道通孔，安装边界与转轮弹巢的对正精度控制在0.02mm以内，保证模拟供弹时弹巢腔室与枪管的同轴度；六发容量的转轮弹巢通过棘轮结构与击锤联动，击锤每向后扳动一次，棘轮带动弹巢旋转60度完成供弹定位，弹巢定位槽与枪身定位销的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又能避免击发时出现弹巢偏移的问题；握把部分采用贴合手型的曲面造型，曲面过渡完全适配成年男性手掌的握持弧度，握持区域的防滑纹理预留安装位，可根据实际使用需求加装木质或橡胶握把片，握把与枪身框架的连接销孔位置精准，拆装时无需额外修配即可完成组装。

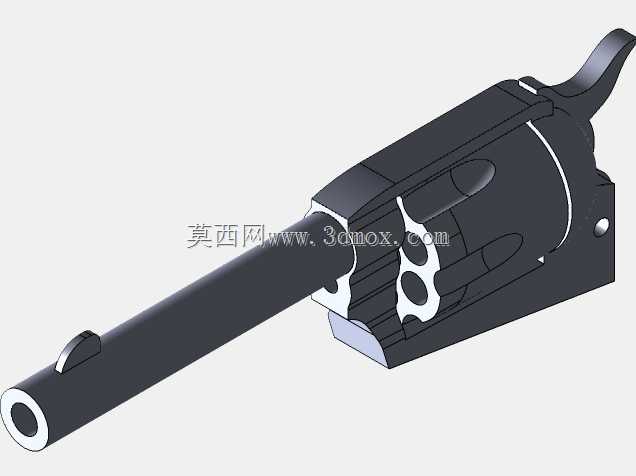

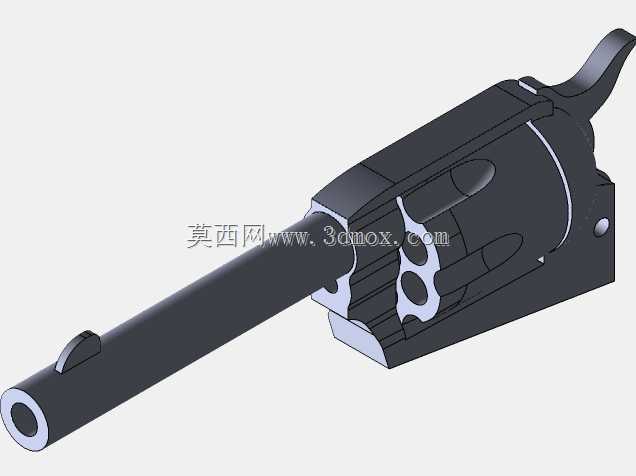

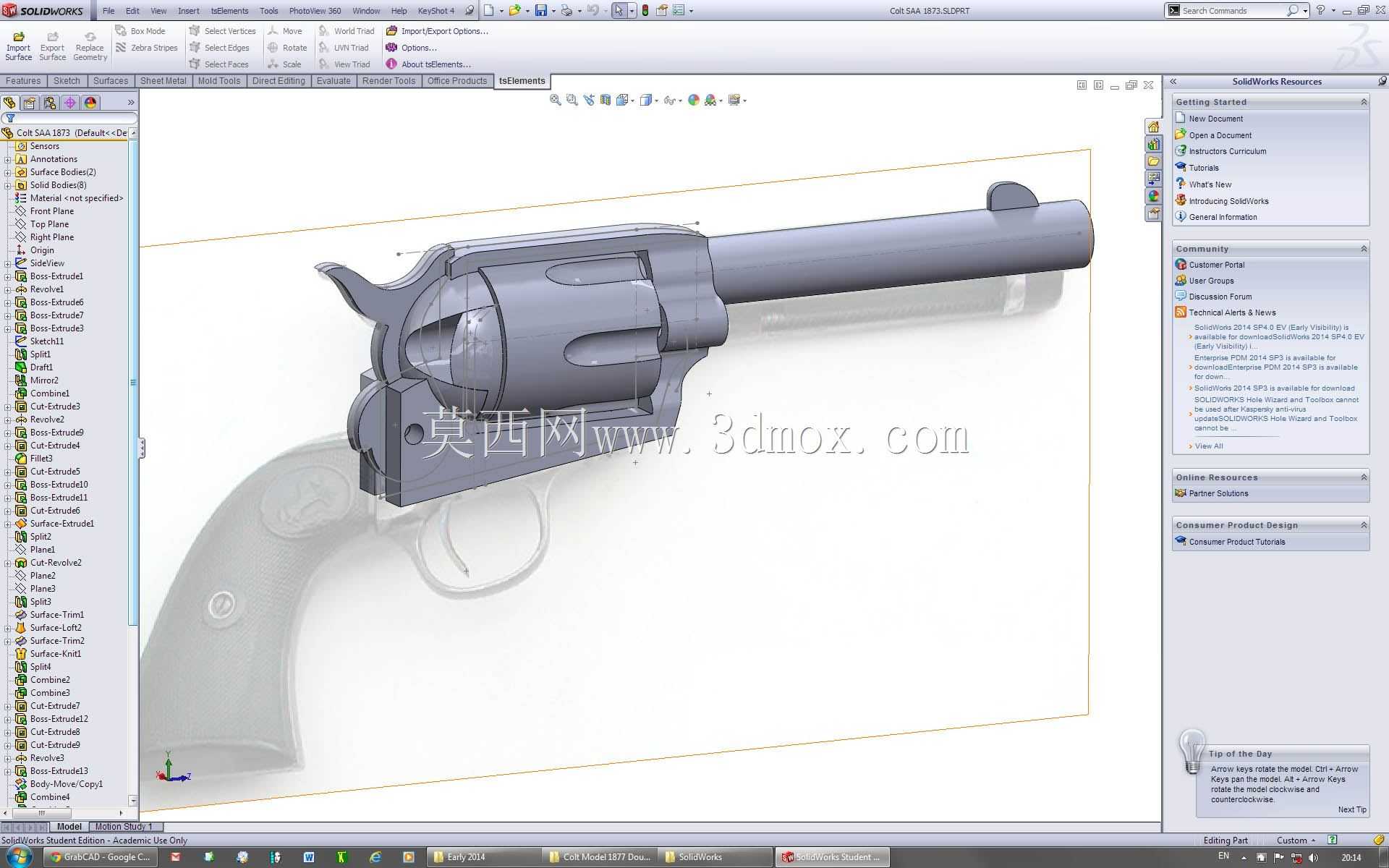

设计过程中采用曲面分割与布尔运算结合的建模思路，首先搭建枪身主框架的基准平面，确定枪管轴线、击锤转动轴线、扳机转动轴线、转轮旋转轴线的相对位置，保证各轴线的平行度与位置度符合机械传动的精度要求；再通过曲面造型构建枪管、转轮、击锤、扳机、握把框架的基础外形，对各零件的配合面进行精准修剪，通过布尔运算完成零件之间的干涉检查，确保所有活动构件在全行程运动过程中无结构干涉；针对击锤簧、扳机簧等弹性零件，预留标准的弹簧安装槽位，安装尺寸适配常规规格的圆柱螺旋弹簧，无需定制特殊规格弹性件即可完成整枪结构的组装。外形尺寸上，整枪长度控制在318mm左右，枪管长度120mm，握把宽度32mm，整体外轮廓无尖锐凸起，所有边角均做R0.5-R2mm的圆角过渡，既还原实枪的外形质感，也能避免教具使用过程中出现划伤风险；各零件的安装边界完全遵循原枪的装配逻辑，销钉连接、螺纹连接的位置与尺寸均符合通用机械装配件的公差要求，生产加工时可直接根据模型导出工程图进行下料加工，无需额外调整装配尺寸。
