立式戈洛夫螺旋风轮结构设计

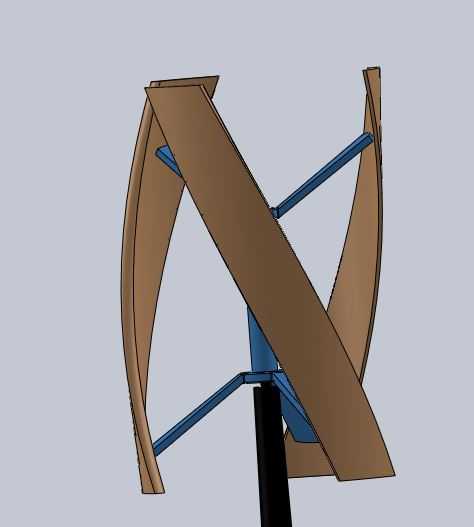

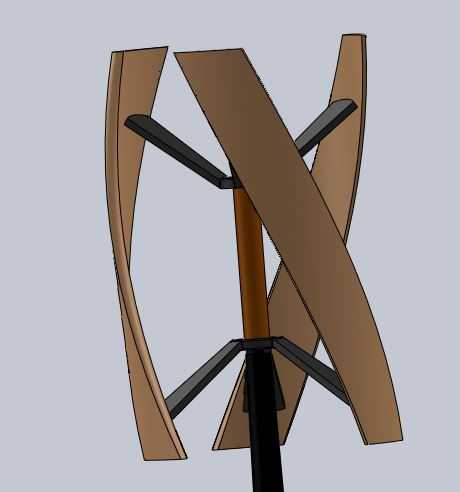

这款立式螺旋风轮主要应用于分布式小型风能采集场景，可适配城市楼宇边角、乡村散户供电、景观配套发电、户外监测设备独立供能等多种对风向适应性要求较高的使用场景，区别于传统水平轴风轮需要主动对风的结构特性，该类立式结构无需额外加装偏航装置，无论任意方向来风都可以直接驱动叶轮转动，大幅降低了配套结构的复杂度与后期运维成本，尤其适合风向多变、紊流较多的近地面安装环境。从实际用途来看，该风轮既可以作为独立小型发电单元的核心动力部件，搭配低速发电机与储能模块为低功耗户外设备持续供电，也可以作为科普展示装置、景观风能小品的核心结构，还可适配通风换热场景作为无动力驱动风轮，强化特定空间的空气流通效率。在功能特性上，螺旋曲面叶片采用大扭角渐变设计，叶片从根部到叶尖的扭转角度平滑过渡，能够有效降低风轮启动风速，在低风速环境下也能顺利启动运转，同时多叶片交错布局的结构可以让风轮转动过程更平顺，大幅降低运转时的振动与气动噪音，避免传统三叶片水平轴风轮高速转动时的噪音干扰与视觉眩晕问题，叶片外缘的弧形收边设计可以减少叶尖涡流损失，提升风能捕获效率。设计思路上，整体采用中心主轴支撑的对称式布局，三组螺旋叶片沿主轴周向均匀分布，每片叶片通过上下两层支撑辐条与中心主轴刚性连接，既保证了叶片连接的结构强度，又通过辐条的镂空设计减少了自身结构对气流的阻挡，叶片曲面采用戈洛夫螺旋线型构建，确保气流沿叶片曲面流动时可以平滑改变方向，最大化将风能转化为旋转机械能，中心主轴采用等径直杆设计，可直接适配常规立式风力发电机的主轴安装接口，无需额外定制转接结构。在外形尺寸与安装边界上，该风轮整体为等径圆柱状回转结构，径向尺寸远小于同功率水平轴风轮的扫风直径，安装时不需要预留过大的侧向避让空间，垂直方向的尺寸可根据实际功率需求灵活调整叶片长度，安装底座仅需匹配中心主轴的固定孔径即可完成装配，既可以单组独立安装，也可以多组阵列排布组成小型风能采集阵列，适配不同功率等级的供能需求，安装时不需要额外搭建高耸塔架，在较低的安装高度即可获得稳定的转动输出，大幅降低了安装施工的难度与成本。
