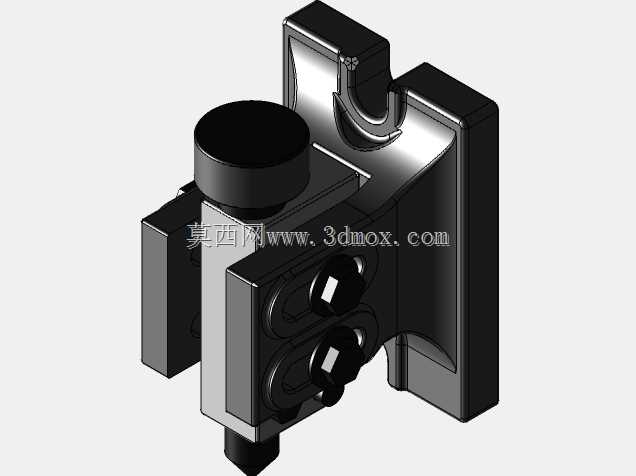

数控第四轴用可调高度顶点尾座结构

在精密数控加工场景中，第四轴转台的配套尾座是实现轴类、盘类异形零件多面连续加工的核心配套部件，这款顶点尾座主要适配加装在中小型数控铣床、加工中心的第四轴回转单元上，承担工件回转加工过程中的活动顶紧支撑作用，解决长轴类零件悬臂装夹时刚性不足、加工振颤、同轴度偏差超差的常见加工痛点。该尾座采用立式滑移式主体结构设计，主体安装基座设置有与机床工作台T型槽匹配的安装定位边，可快速完成在工作台面的定位锁紧，安装时无需额外制作过渡转接板，适配多数常规规格的数控回转工作台配套使用。尾座的核心顶紧滑移单元采用燕尾槽式导向结构，配合侧面两组锁紧旋钮实现高度位置的快速调整与锁固，高度调节区间覆盖80mm至110mm，可适配不同中心高的第四轴转台，也可满足不同直径规格工件的顶紧装夹需求，顶紧端采用标准顶点式顶尖结构，顶尖头部采用高硬度耐磨材质，可承受较大的轴向顶紧力，同时保证回转过程中的同轴度精度。尾座上部设置有快换式顶紧压头结构，可根据工件的中心孔规格更换适配的顶尖头，无需拆卸整个尾座主体即可完成顶紧端的维护更换。主体侧面的锁紧机构采用偏心压紧式设计，操作人员无需使用额外扳手，手动即可完成滑移座的锁紧与松开操作，装夹调整效率更高。尾座的整体外形采用紧凑式布局，在保证结构刚性的前提下尽可能缩小安装占用空间，避免加工过程中与刀具路径、机床防护结构产生干涉，基座底部设置有定位键槽，可配合标准定位键实现与工作台T型槽的精准定位，重复安装定位精度可控制在0.02mm以内，满足精密加工的装夹精度要求。在实际加工应用中，该尾座可配合第四轴完成长轴类零件的分度铣削、圆柱凸轮加工、异形零件多面钻孔攻丝等工序，顶紧力可通过滑移座的进给量灵活调整，既可以保证薄壁零件装夹时不会因顶紧力过大产生变形，也可满足重型钢件加工时的刚性支撑需求，尾座内部的滑移导向面经过淬硬处理，长期使用磨损量极小，可长时间保持调整精度与锁紧可靠性。
