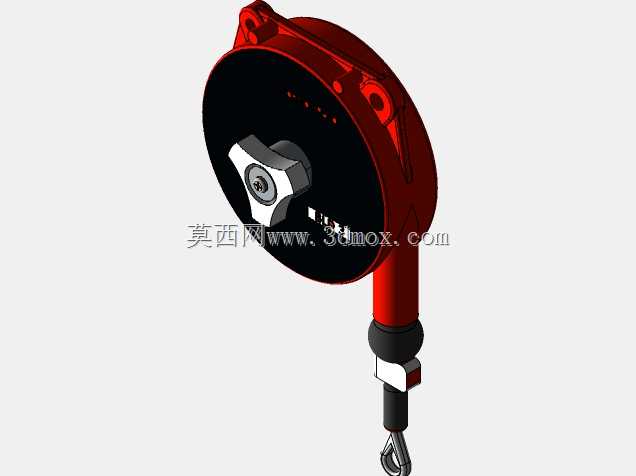

英格索兰BLD3弹簧平衡器结构设计

这款平衡器主要面向装配生产线、设备检修工位、焊接作业区等需要长时间手持重型工具的作业场景，能够将气动扳手、电动螺丝刀、焊接钳等悬挂工具的重量完全抵消，让操作人员在作业过程中无需承受工具自重，大幅降低长时间操作带来的肢体疲劳，同时避免工具意外坠落造成的设备损坏或人员安全隐患，在汽车总装线、五金加工车间、家电组装工位都有极高的应用普及率。从实际用途来看，它不同于普通的起重吊具，核心作用是实现工具的无重力化悬挂，操作人员可以轻松拉动工具在作业半径内任意移动定位，松开后工具会自动回缩到设定的悬挂高度，不会占用工位操作空间，也能避免工具随意放置造成的管线缠绕、工作面磕碰问题。在功能特性上，这款平衡器采用蜗卷弹簧作为核心储能元件，通过内部的棘轮锁止结构实现拉力的无级调节，可以匹配对应重量区间的悬挂工具，外壳采用高强度压铸铝合金材质，既保证了整体结构的抗冲击强度，又能控制自身重量，降低悬挂挂载点的承重负荷；下部的钢丝绳采用镀锌多股钢绞线，外层包裹尼龙防护层，伸缩过程顺滑无卡滞，同时具备足够的抗拉强度，应对日常作业中的频繁拉扯不会出现断丝变形问题；底部的吊钩带有安全防脱卡扣，能够牢牢锁住工具的悬挂吊环，避免作业过程中工具脱钩坠落。从设计思路来看，整体采用圆盘式紧凑布局，将弹簧储能组件、棘轮调节机构、钢丝绳收卷轮全部集成在圆形外壳内部，外部没有突出的尖锐结构，避免在工位移动过程中剐蹭操作人员或周边设备；侧面的拉力调节旋钮采用外露式设计，无需拆开外壳就可以通过旋钮调整弹簧预紧力，匹配不同重量的悬挂工具，调节过程有清晰的档位阻尼反馈，能够精准将工具拉力调整到与自重完全平衡的状态；上部的悬挂吊耳采用一体化压铸成型的结构，带有两个安装孔位，可以适配不同规格的悬挂横梁、滑轨挂件，安装固定后不会出现偏转晃动。在外形尺寸与安装边界上，整体圆盘外壳直径控制在适合工位悬挂的尺寸范围，整体厚度较薄，即使在密集排布的多工位悬挂滑轨上安装，也不会和相邻的平衡器发生干涉；钢丝绳的有效伸出长度覆盖常规工位的作业高度范围，从悬挂点到作业面的常规安装高度下，工具可以轻松到达工作台面的任意操作位置；安装时只需要确保上部悬挂点的承重能力大于平衡器加悬挂工具的总重量，预留出钢丝绳伸缩的垂直空间，不需要额外的安装附件，就可以快速挂载投入使用，适配绝大多数工业生产工位的悬挂安装条件。
