FN FAL步枪垂直框架锁定杆结构设计

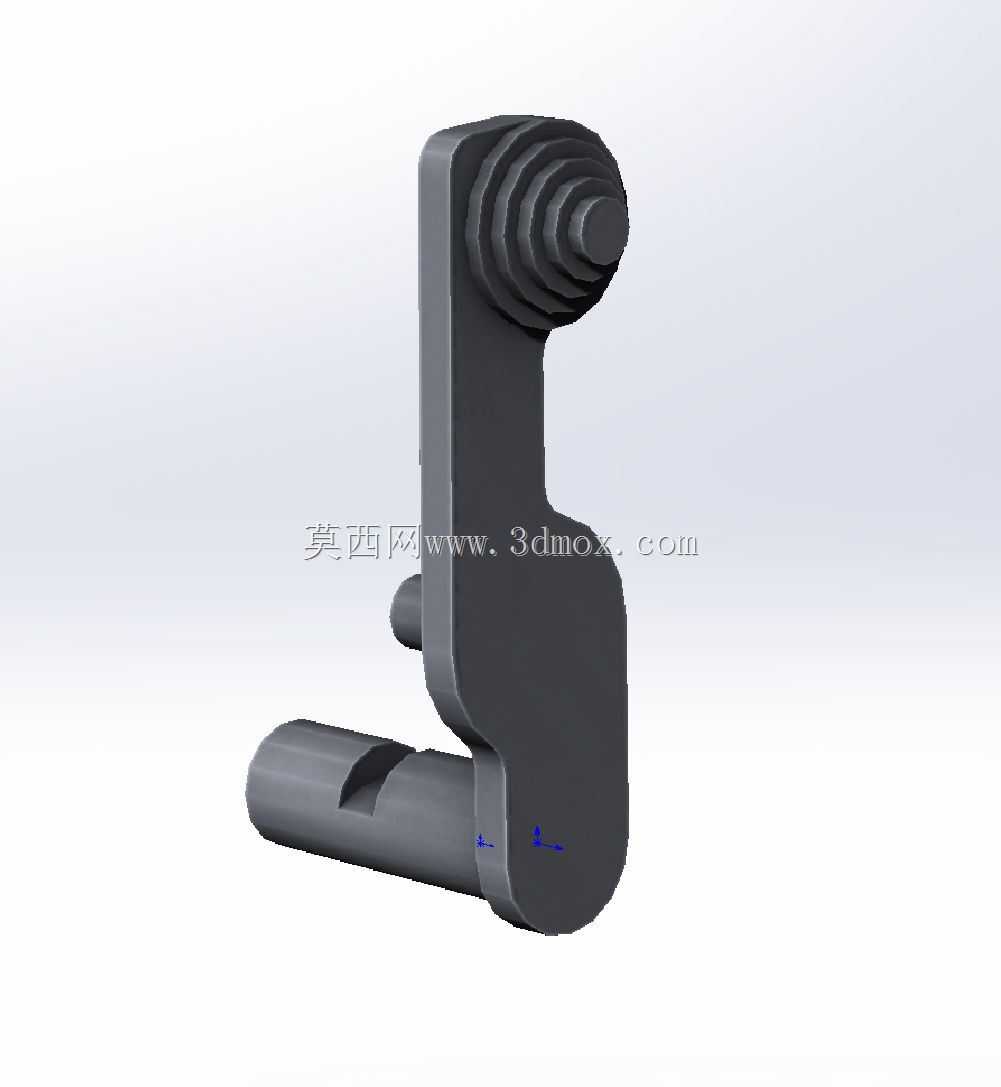

这款垂直框架锁定杆是FN FAL系列自动步枪及其衍生型号Stg58上的核心锁止构件，主要应用在轻武器的发射机构与机匣框架的连接部位，承担着锁定击发组件位置、保障枪械在待击与击发状态下结构稳定性的关键作用，是枪械安全功能实现不可或缺的小型精密零件。在实际使用场景中，该零件需要在高频次的往复动作、不同环境温湿度变化、持续的冲击载荷下保持可靠的锁止性能，一旦出现锁止失效，会直接导致枪械无法正常完成待击、击发动作，甚至引发走火等安全事故，因此对零件的结构强度、动作精度、耐磨性能都有着极高的要求。从功能特性来看，该锁定杆采用一体式异形结构设计，一端设置有多层阶梯状的凸轮锁止头，能够与机匣上对应的锁止卡槽精准咬合，通过转动动作完成框架的锁止与解锁操作；中部的弯折臂结构经过力学优化，在保证结构强度的前提下尽可能缩减零件体积，避免与枪械内部的击针、阻铁、扳机连杆等其他运动构件发生运动干涉；另一端的圆柱状插轴用于穿入机匣的安装孔位，作为锁定杆转动的支撑转轴，插轴上开设的定位槽用于配合限位销，限制锁定杆的转动行程，避免转动过度导致锁止脱位。在设计思路上，这款零件充分考虑了轻武器内部空间紧凑、动作可靠性要求高的特点，整体采用等强度设计逻辑，对受力集中的弯折过渡部位做了大圆角处理，分散射击时传递到零件上的冲击应力，避免长期使用后出现应力断裂；锁止头的阶梯轮廓经过反复的动作匹配验证，保证解锁时转动阻力适中，射手操作时不需要施加过大的力就能完成解锁动作，同时锁止状态下咬合深度足够，不会因为射击产生的振动出现自行松脱的情况。从外形尺寸与安装边界来看，该零件整体轮廓紧凑，最大长度方向适配FN FAL机匣内部的安装空腔，安装时仅需要将插轴对准机匣上的对应安装孔推入，卡入限位销即可完成装配，不需要额外的复杂紧固件，拆装维护十分便捷；零件的所有外轮廓都做了倒角处理，避免装配时刮伤机匣表面的氧化层，同时也能减少动作过程中与相邻零件的摩擦阻力，长期使用下的磨损量更小，能有效延长零件的更换周期。
