琼克曼斯特林60型外燃动力装置结构

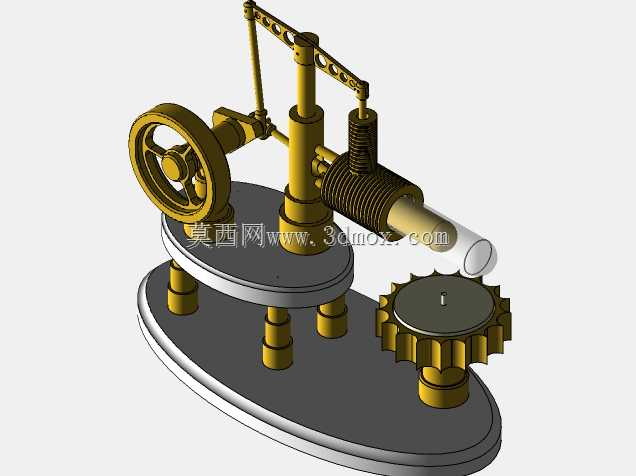

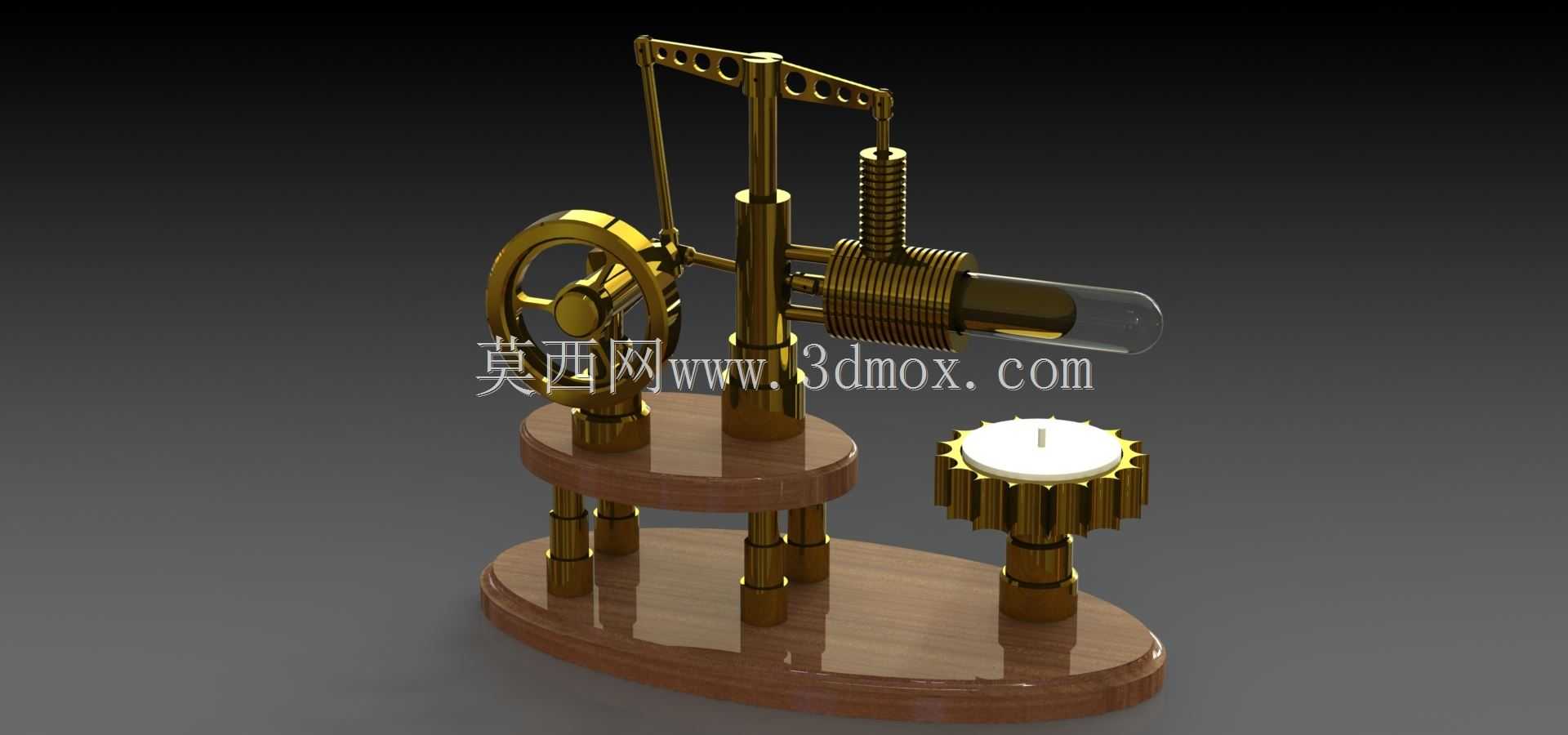

这款外燃动力装置属于小型热力机械范畴，核心应用场景覆盖物理教学演示、桌面动力科普展示、精密机械收藏摆件以及小型热能转换实验验证领域，可直观呈现外燃机的热力循环工作逻辑，帮助学习者理解热能向机械能转换的完整过程，也可作为精密机械爱好者的拆装研习对象，清晰展示经典动力结构的传动配合逻辑。装置整体采用双层椭圆木质基座作为承载主体，下层基座为整板椭圆结构，上层为直径更小的圆形平台，通过三根等距分布的铜质立柱实现上下层的刚性连接，基座边缘做圆弧倒角处理，既保证放置稳定性，也兼顾整体外观的精致感，整体安装边界控制在桌面摆放的合理尺寸范围内，无需额外固定结构即可平稳放置。动力核心部分采用卧式气缸布局，气缸外侧带有密集散热鳍片结构，可加速缸体热量散发，维持冷热端的合理温差，保证热力循环效率；气缸一端搭配透明玻璃缸头，可直观观察内部活塞的往复运动状态，另一端连通热交换腔体，适配外热源加热即可启动运行。传动系统整合了立式支撑立柱、带配重孔的摇臂结构、大直径手动飞轮、曲柄连杆组件以及输出端齿轮结构：大直径飞轮安装在基座侧方，手动拨动即可完成初始启动，飞轮转动时通过曲柄连杆带动活塞做往复运动，同时联动上方摇臂完成配气动作，最终动力通过输出轴传递到基座前方的齿轮组件，齿轮上方带有刻度标识盘，可直观展示转速与动力输出状态。设计过程中充分考虑了可视性与结构合理性，所有传动部件均采用外露式布局，没有额外的外壳遮挡，可清晰观察每一处部件的运动轨迹，各运动副之间预留合理的配合间隙，既保证运转顺畅，也避免部件干涉；金属部件采用黄铜质感的表面处理，与木质基座形成材质对比，在满足功能需求的同时兼顾展示美观性，所有连接部位均采用同轴定位设计，保证长期运转的结构稳定性，不会出现偏磨、卡滞等问题。
