可变量驱动参数化齿轮三维设计作品

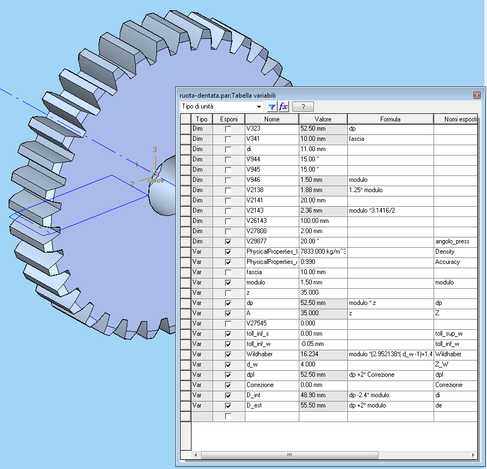

本作品为参数化齿轮三维设计模型，采用变量表驱动的建模思路完成全流程构建，区别于常规固定参数齿轮的建模方式，该模型将齿轮的核心设计参数全部纳入变量管理体系，实现参数与模型几何特征的实时关联。建模过程中，首先梳理齿轮设计的核心参数逻辑，将模数、齿数、压力角、齿顶高系数、顶隙系数、齿宽、轮毂直径、轴孔直径等关键设计值全部录入变量表，为每个参数匹配对应的几何约束关系，确保任意参数调整后，齿轮的齿廓曲线、轮齿尺寸、轮毂结构、整体外形都能同步完成更新，无需重复进行草绘、特征重建的冗余操作。齿廓部分采用渐开线生成逻辑搭建，通过参数关联渐开线的生成路径，保证齿形符合机械传动的设计标准，轮齿阵列特征与齿数参数直接绑定，当齿数参数修改时，轮齿的数量、周向分布角度会自动适配调整，避免阵列参数与齿形参数不匹配的问题。轮体结构部分，将腹板厚度、轮毂长度、倒角尺寸、圆角参数等细节结构也纳入变量控制范围，可根据不同的传动工况、安装需求快速调整结构尺寸，适配不同的使用场景。模型的几何特征全部采用全约束搭建，无冗余特征、无过约束问题，参数修改过程中不会出现特征报错、几何变形的情况，变量表内的参数命名清晰规范，每个参数对应明确的设计含义，便于后续使用者快速理解参数逻辑，根据自身需求调整参数生成符合要求的齿轮模型。模型同时完成了基础的材质与外观配置，轮体部分赋予金属材质属性，调整了合适的反光度与粗糙度参数，还原机械金属零件的真实质感，渲染视角采用等轴测视角，可同时展示齿轮的端面齿形、侧面轮齿结构与整体外形，搭配线框辅助线展示建模的基准逻辑，清晰呈现参数化建模的设计特点。该参数化齿轮模型可直接用于机械传动方案的快速设计验证，无需从零开始搭建齿轮模型，仅需修改变量表内的对应参数即可快速生成不同规格的齿轮模型，大幅提升机械设计阶段的建模效率，也可作为参数化建模学习的参考案例，帮助理解变量驱动建模的逻辑与方法，掌握三维软件中参数与几何特征关联的搭建技巧。
