适配皮卡汀尼导轨的快拆式QD安装支架

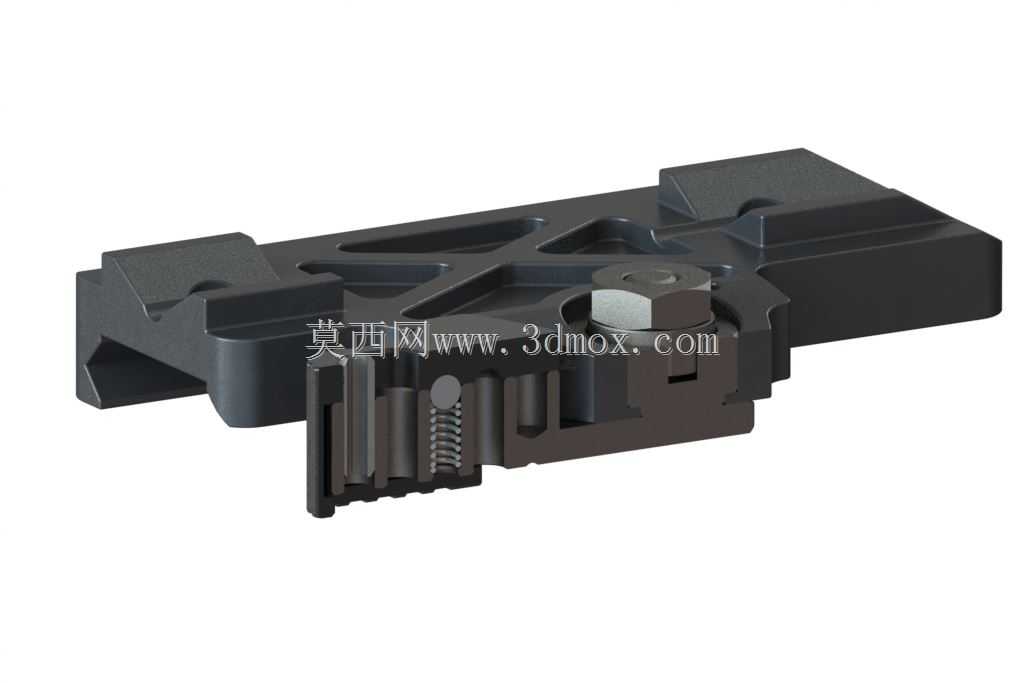

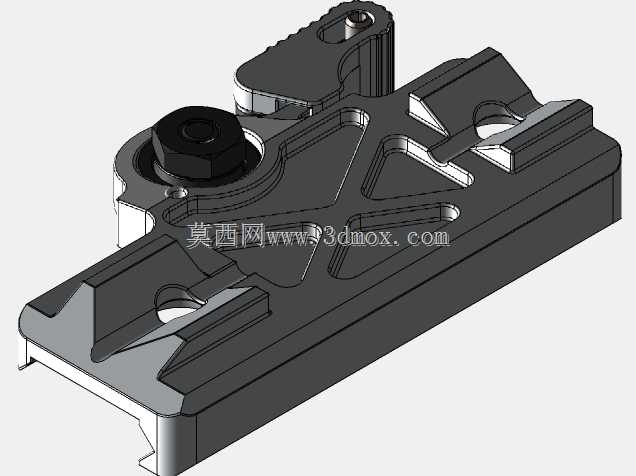

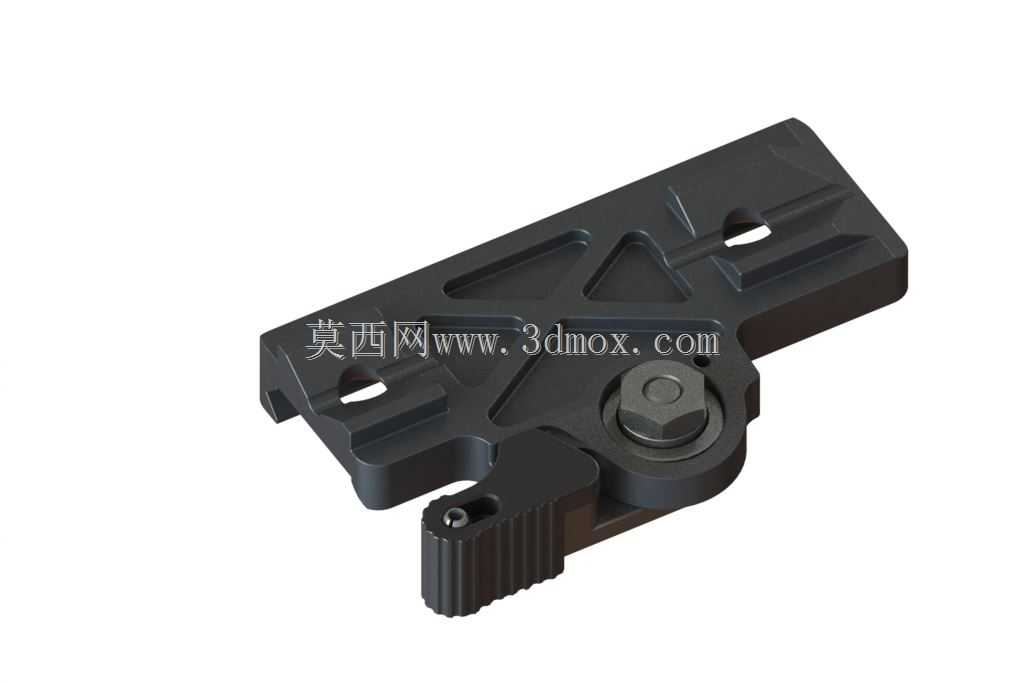

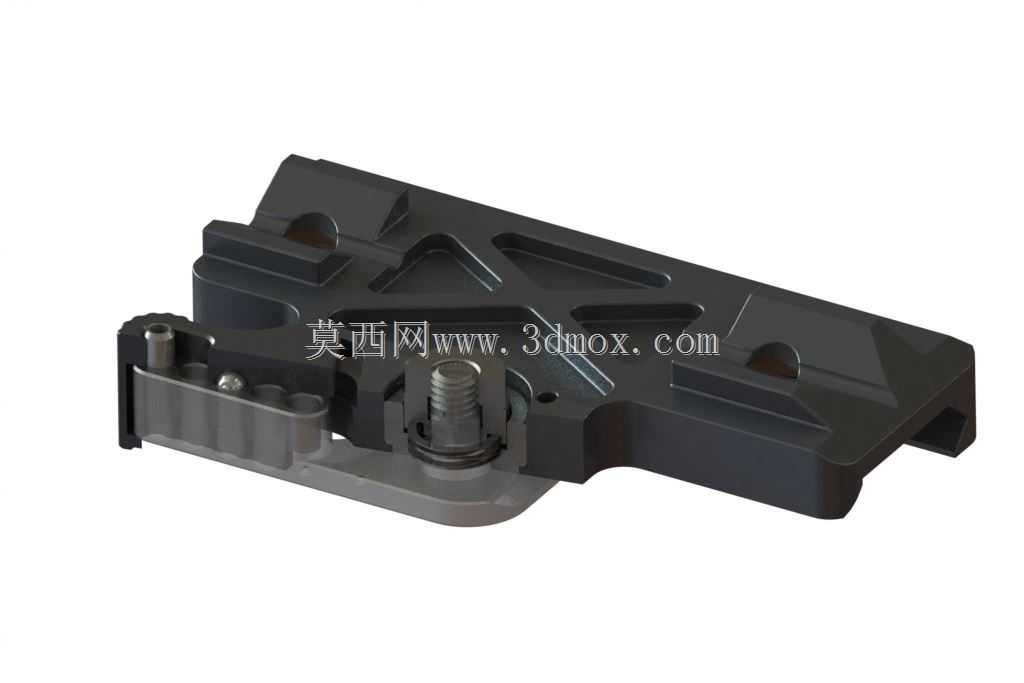

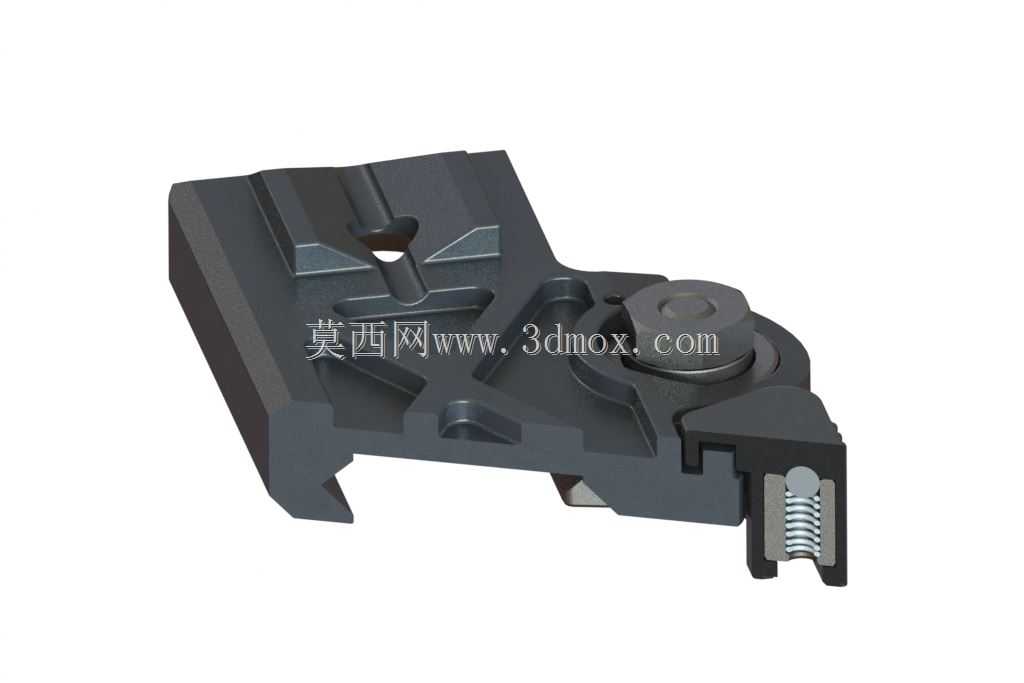

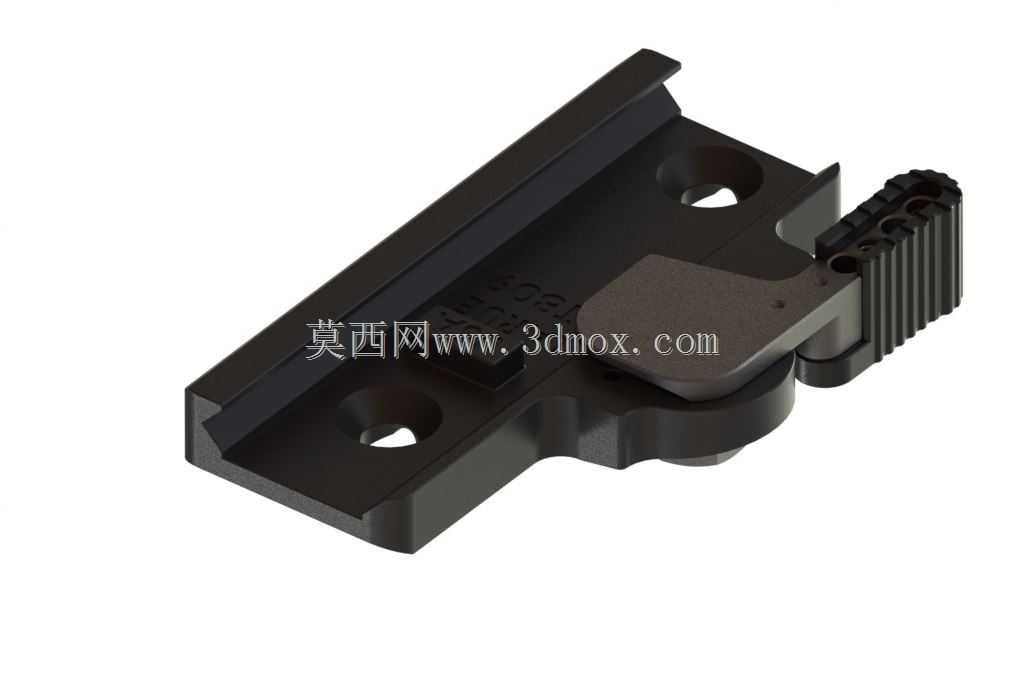

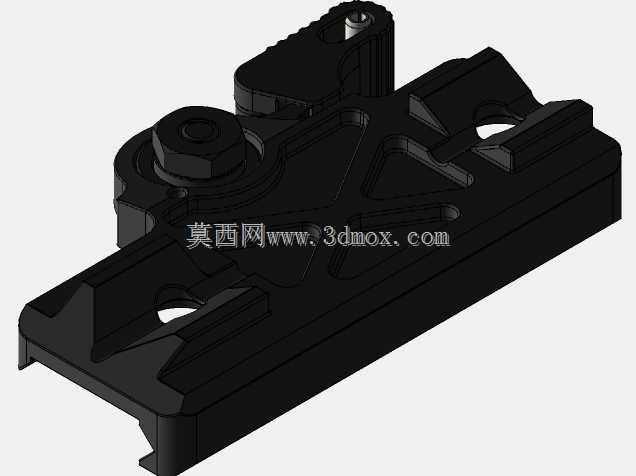

这款快拆式导轨安装支架，主要面向战术装备附件的快速装拆场景，适配标准MIL-STD-1913皮卡汀尼导轨界面，是各类瞄准镜、战术灯、激光指示器等附件实现快速换装、位置调整的核心连接部件。在实际应用中，操作人员无需借助额外工具，仅通过扳动侧面的带防滑纹理锁紧扳手，即可在数秒内完成附件在导轨上的固定或拆卸，能够适配野外作业、战术演练、装备日常维护等多种需要快速调整附件配置的场景，大幅提升装备的适配灵活性与操作效率。从功能特性来看，支架主体采用一体化铣削成型结构，整体刚性充足，锁紧后与导轨的配合间隙极小，可有效避免附件在设备后坐力、持续振动工况下出现位移、松脱问题，保证附件安装后的定位精度。侧面的锁紧扳手表面设计有细密的竖向防滑齿纹，即使操作人员佩戴防护手套也能稳定施力，完成锁紧或解锁操作，扳手末端设置有限位结构，可避免解锁行程过大导致零件脱落，同时锁紧状态下扳手可贴合支架侧面收纳，不会额外突出占用空间，避免勾挂外物影响操作。在设计思路上，这款支架优先保证安装可靠性与操作便捷性的平衡，主体承力部位做了加厚处理，同时在非承力区域开设了三角形减重槽，在不降低结构强度的前提下尽可能减轻自身重量，降低对装备整体负载的影响。支架与导轨配合的卡槽严格遵循皮卡汀尼导轨的标准尺寸公差，卡槽内侧的定位凸台可精准卡入导轨的定位槽内，保证安装位置的一致性，重复装拆后的定位误差可控制在极小范围内，无需每次装拆后重新校准附件。从安装边界来看，支架整体外形紧凑，安装后不会超出导轨两侧过多空间，可兼容相邻位置的其他附件安装，不会出现空间干涉问题；锁紧螺栓采用标准内六角接口，长期使用出现磨损后可快速更换维护，支架表面做了哑光硬质氧化处理，既提升了表面耐磨性能，也可避免反光暴露位置，适配户外使用的特殊需求。
