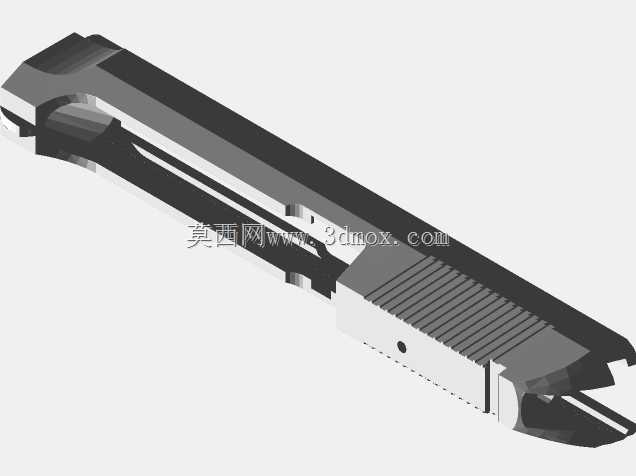

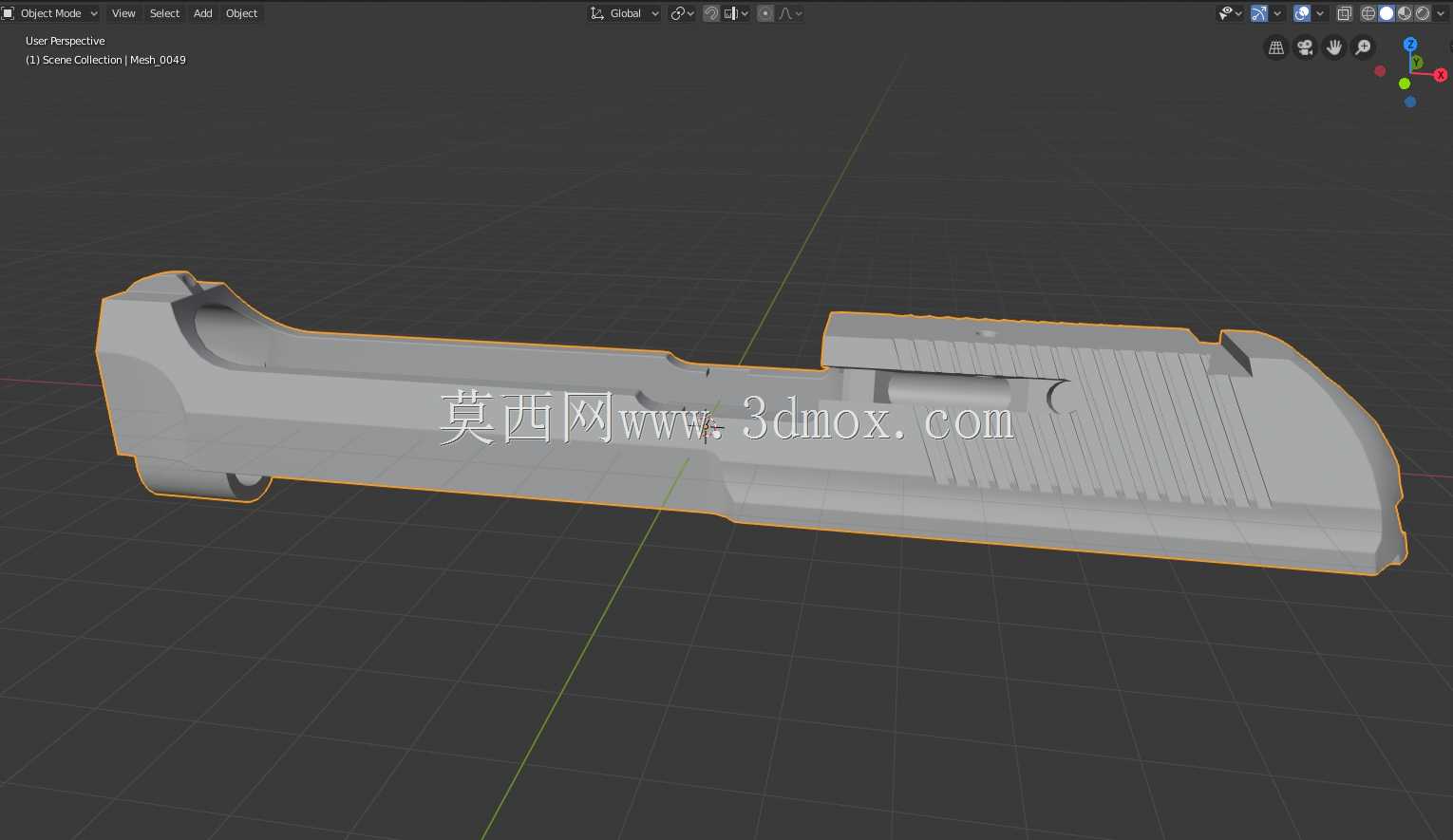

贝雷塔93R手枪套筒结构三维造型

本次呈现的三维造型对应轻武器领域中贝雷塔93R自动手枪的核心滑动部件，也就是枪械结构中的套筒构件，这类部件是半自动、全自动手枪完成自动循环动作的核心承载结构，在实枪应用场景中，套筒承担着容纳击针组件、推弹上膛、闭锁枪膛、抽壳抛壳、压倒击锤待击的多重功能，是手枪射击循环中往复运动的核心构件。从实际使用场景来看，这类套筒构件既可以作为轻武器设计研发阶段的结构验证样件，用于测试自动机运动可靠性、各部件配合间隙，也可以作为影视道具制作、军事科普教具、仿真模拟训练器材的结构原型，还能为枪械外观改装、周边文创产品开发提供精准的结构参考。从产品功能特性来看，该套筒的前部设计有与枪管配合的让位开孔，内侧预留了与套筒座导轨配合的滑动槽位，中部加工有对应抛壳窗的让位缺口，后部设计有防滑纹路，方便射手手动拉动套筒完成上膛、退弹操作，尾部的型面设计适配击锤与待击保险的运动空间，所有型面的过渡都充分考虑了往复运动中的顺滑性，避免出现卡滞、剐蹭的问题。在设计思路层面，该造型严格遵循轻武器构件的功能优先原则，首先保证内部各让位结构的位置精度，确保与枪管、套筒座、击发组件的配合边界完全匹配，其次在外观还原上保留了原型号的防滑纹理、轮廓倒角等识别特征，同时对非配合面的过渡圆角做了优化，既还原了金属切削加工的质感，也避免了尖锐棱角带来的安全隐患。从外形尺寸与安装边界来看，该套筒整体为长条形金属构件，长度适配贝雷塔93R手枪的套筒座安装行程，内部导轨的宽度、深度尺寸严格对应套筒座上的凸轨尺寸，前后运动的行程范围刚好覆盖推弹、闭锁、抛壳的全流程动作，前部的开孔与枪管外径保持合理的配合间隙，既保证运动时的同轴度，也避免因间隙过小出现受热膨胀卡滞的问题，后部的防滑纹深度、间距都符合人工握持拉动的人机工程学要求，施力时不会出现打滑的情况。整个造型的结构细节充分考虑了实际装配中的公差配合需求，各安装面的位置度、平行度都符合机械加工的常规精度要求，能够直接用于后续的3D打印样件制作、数控加工原型生成，为相关的结构验证、教具制作提供精准的三维数据支撑。
