M4枪械战术导轨系统结构设计

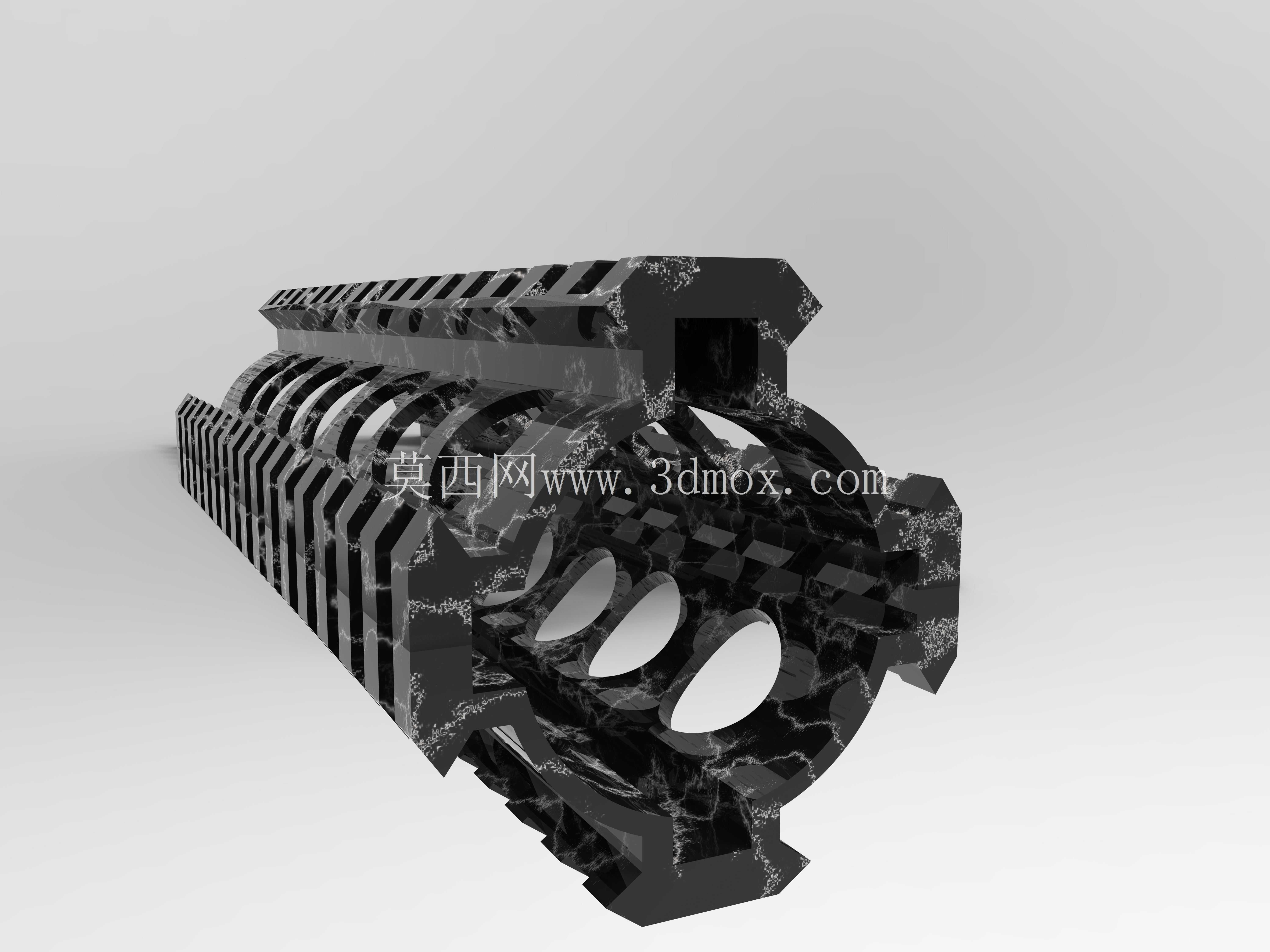

本次设计的M4战术导轨系统，主要面向轻武器战术改装领域，适配主流M4系列卡宾枪的护木安装位，为各类战术附件提供标准化的拓展安装接口，是轻武器战术升级中应用最广泛的核心配件之一。在实际应用场景中，该导轨系统可满足军警作战、竞技射击、影视道具制作等多场景的使用需求，能够为战术灯、激光指示器、前握把、瞄准镜附件、脚架等多种战术配件提供稳定的安装载体，解决原厂护木拓展接口不足、配件适配性差的问题，帮助使用者根据任务需求快速搭配不同的功能配件，提升枪械的任务适配能力与使用灵活性。

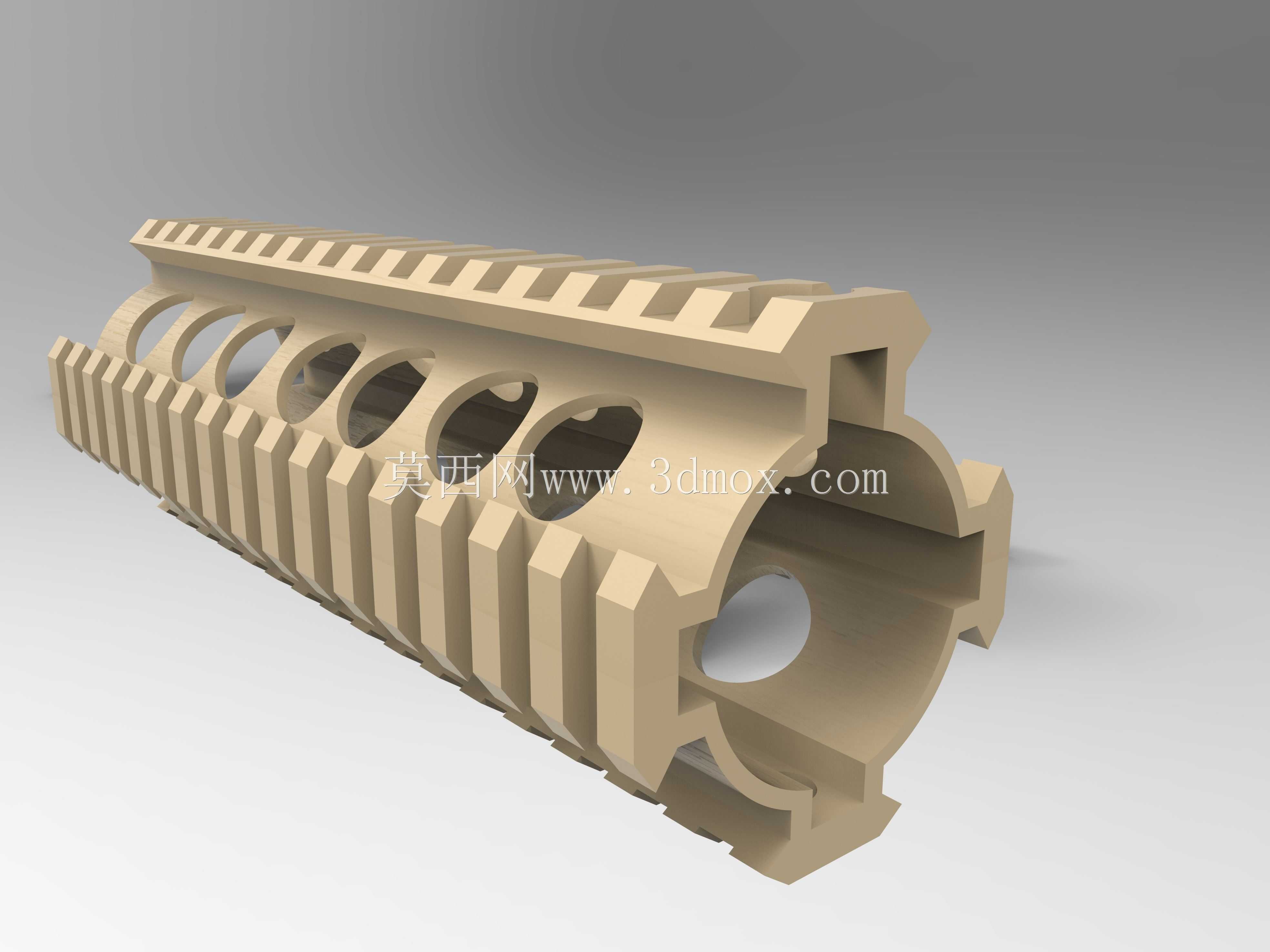

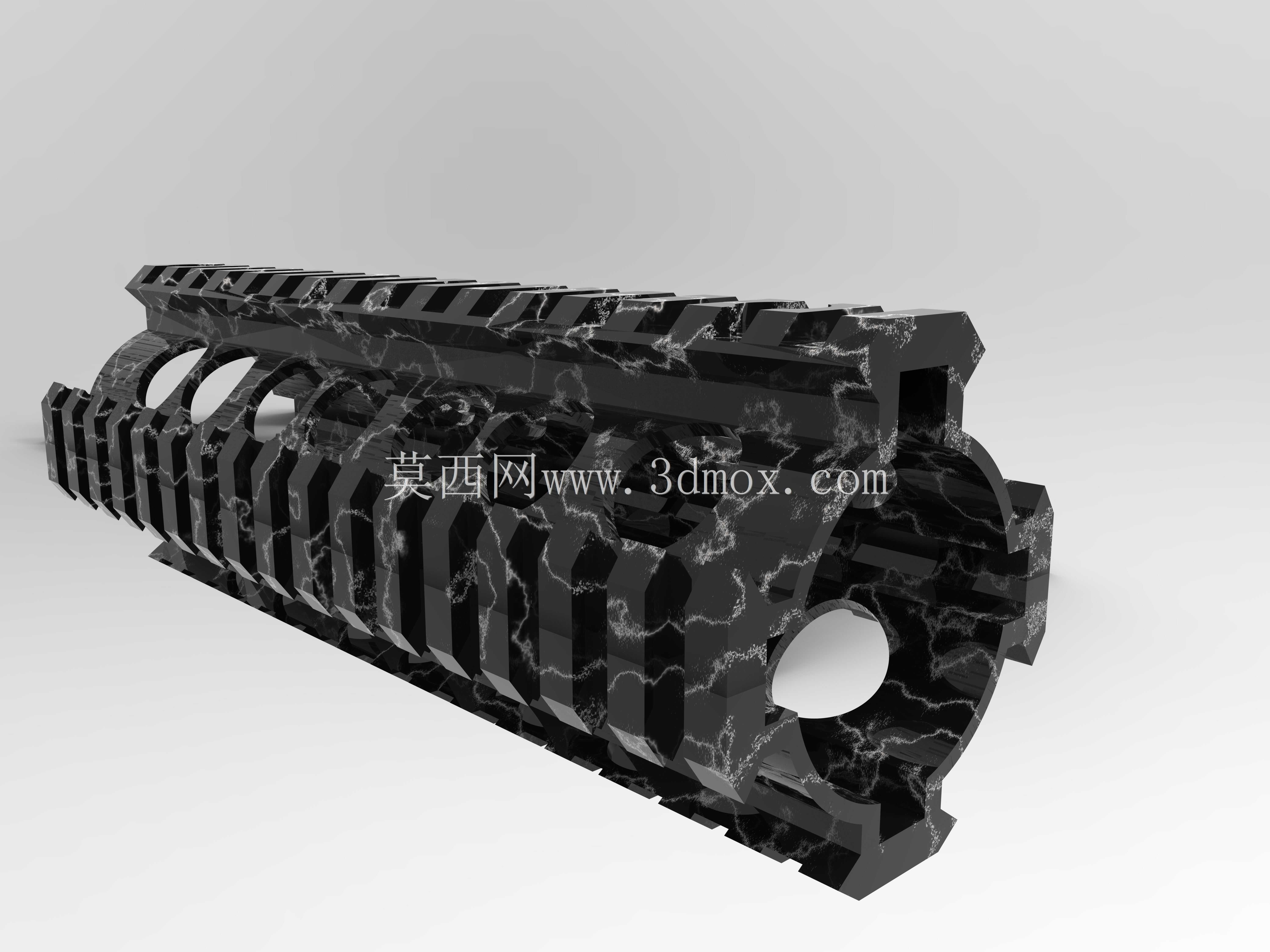

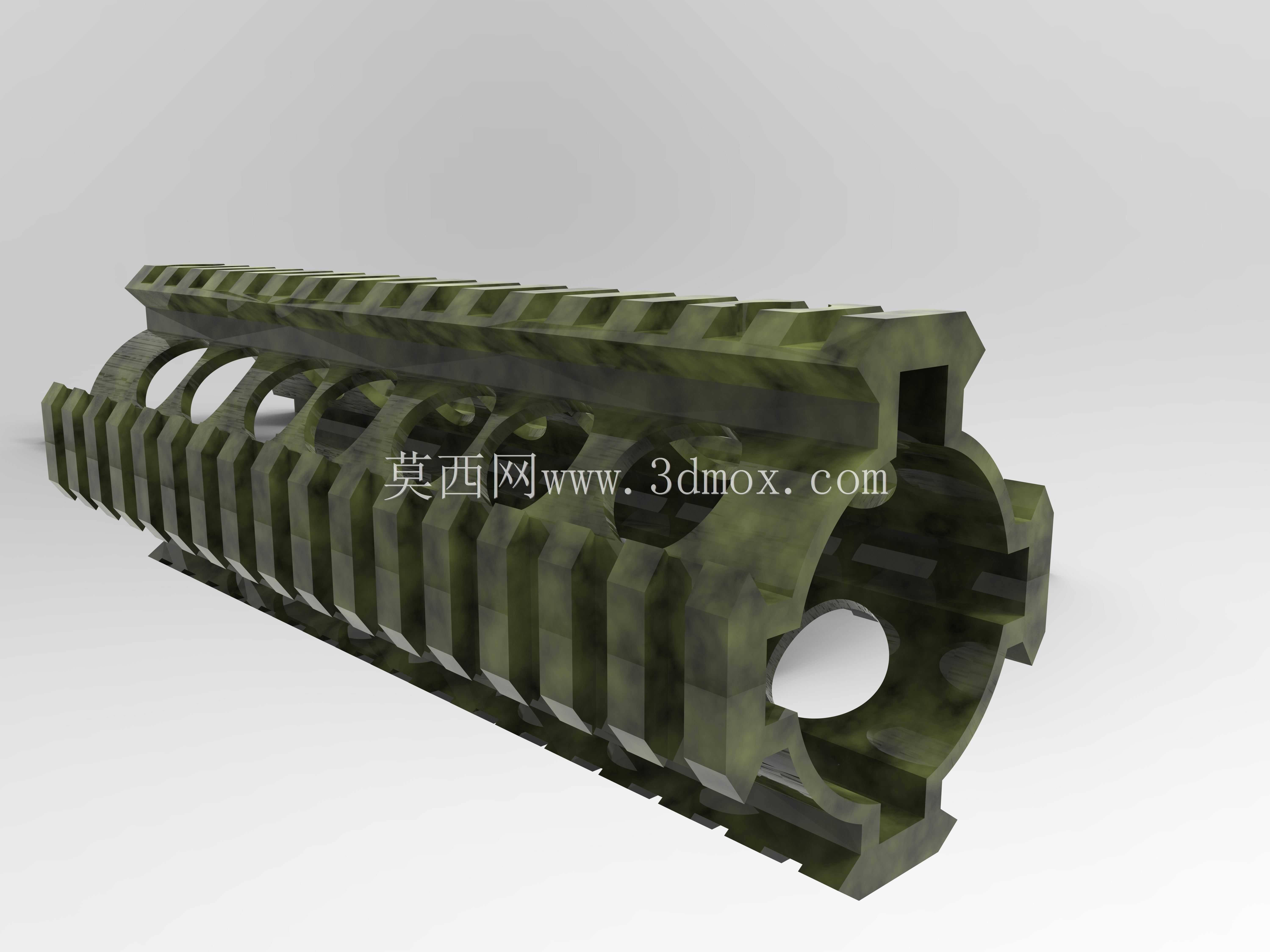

在产品功能特性层面，该导轨系统采用多面布局设计，在护木的上下左右四个方向均设置标准化安装槽位，可同时兼容多款不同功能的战术附件，各槽位的间距与尺寸严格遵循通用战术导轨的接口标准，无需额外改装即可适配市面绝大多数标准战术配件，安装后无旷量、不松动，可承受枪械射击时产生的连续后坐冲击，保证配件在连续射击状态下的位置精度，避免因导轨形变或松动导致的瞄准偏差、附件脱落问题。导轨边缘做了圆角钝化处理，避免尖锐边角在操作过程中划伤使用者，同时在非安装区域做了减重开槽设计，在保证结构强度的前提下尽可能降低配件自重，减少对枪械整体重心的影响，提升持握射击时的操控手感。

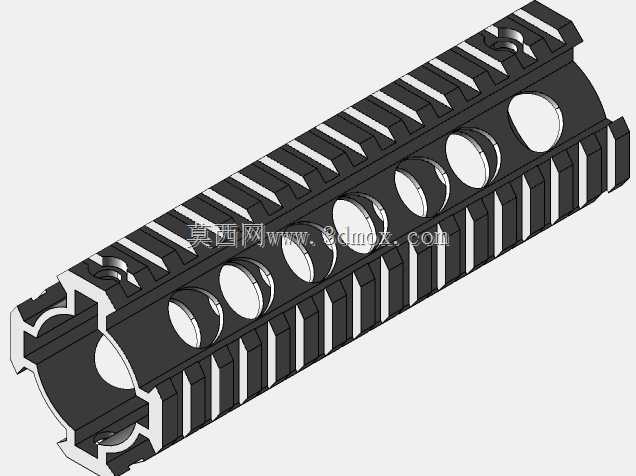

在设计思路上，本次设计优先保证安装适配性与结构可靠性，首先对M4原厂护木的安装边界进行了全尺寸拟合，导轨的内径、固定卡扣位置完全匹配原厂护木的安装点位，可直接替换原厂护木完成安装，无需对枪械本体进行任何切削、打孔改装，降低改装门槛与对枪械本体的损伤。结构设计上采用一体化受力框架，导轨的安装槽与主体支撑结构采用一体式成型设计，避免拼接结构带来的强度短板，通过有限元仿真对连续后坐冲击下的受力情况进行模拟，对受力集中的卡扣位置、槽位根部做了加厚补强处理，保证在高强度使用场景下不会出现断裂、形变问题。

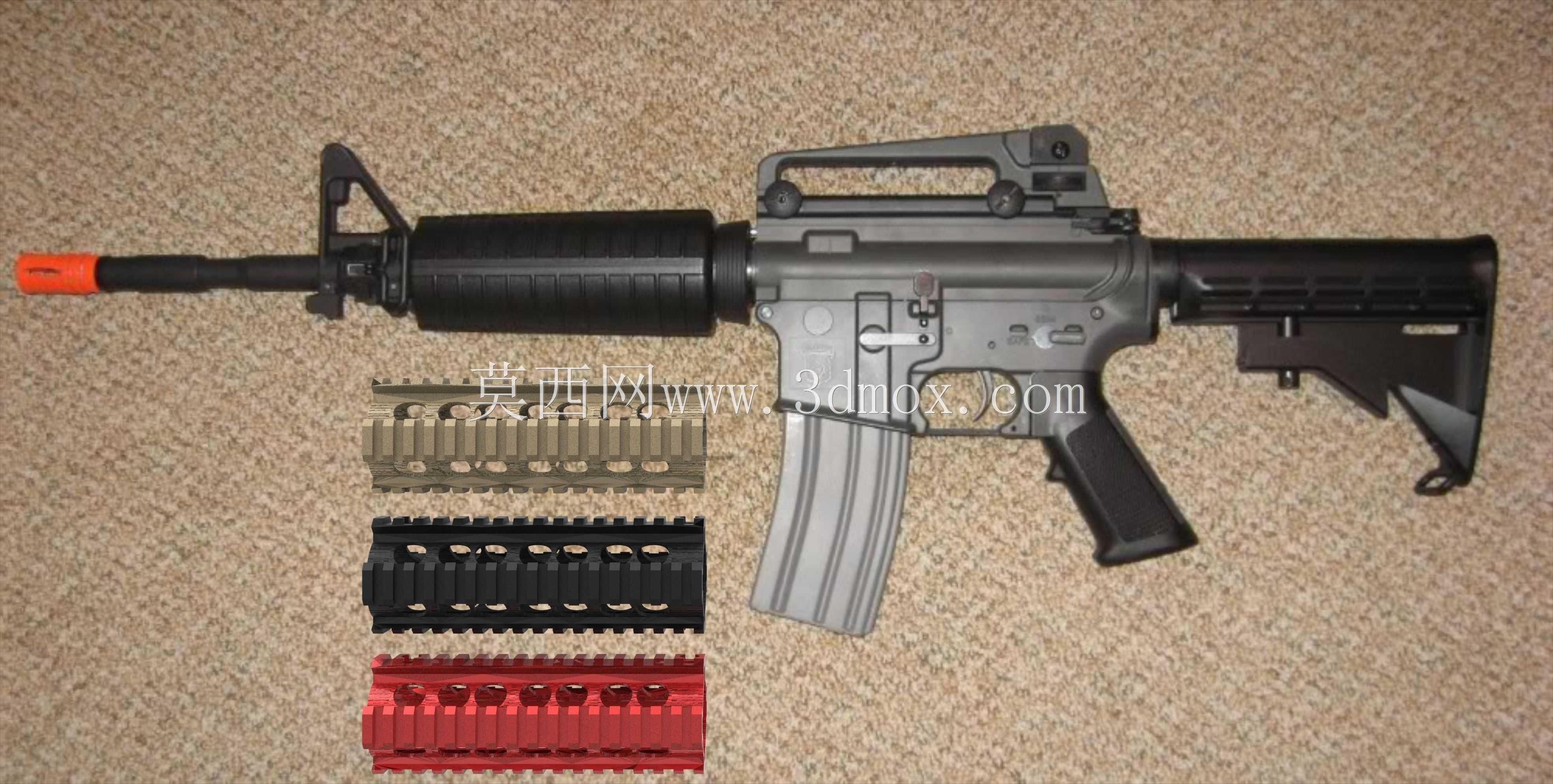

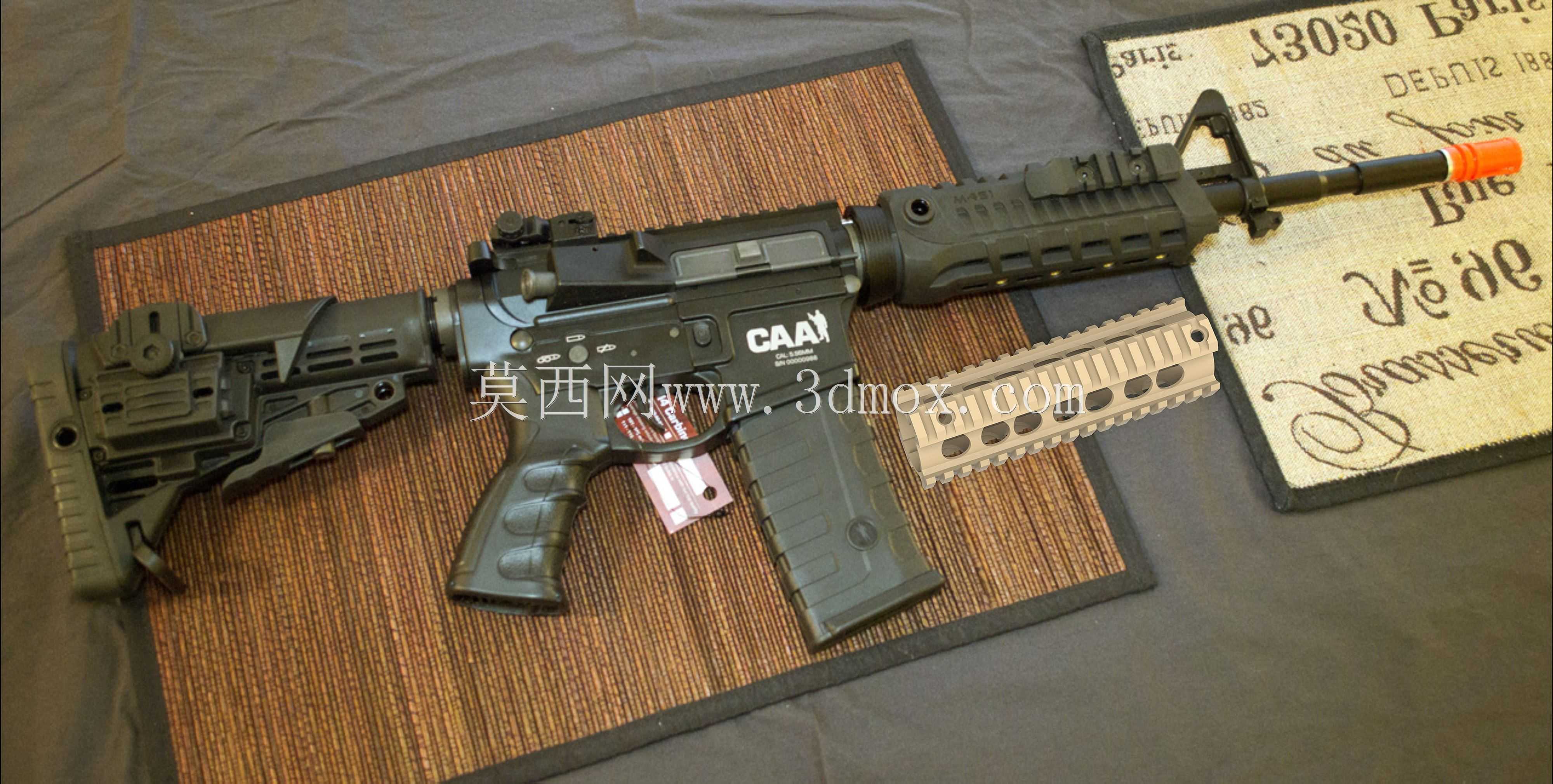

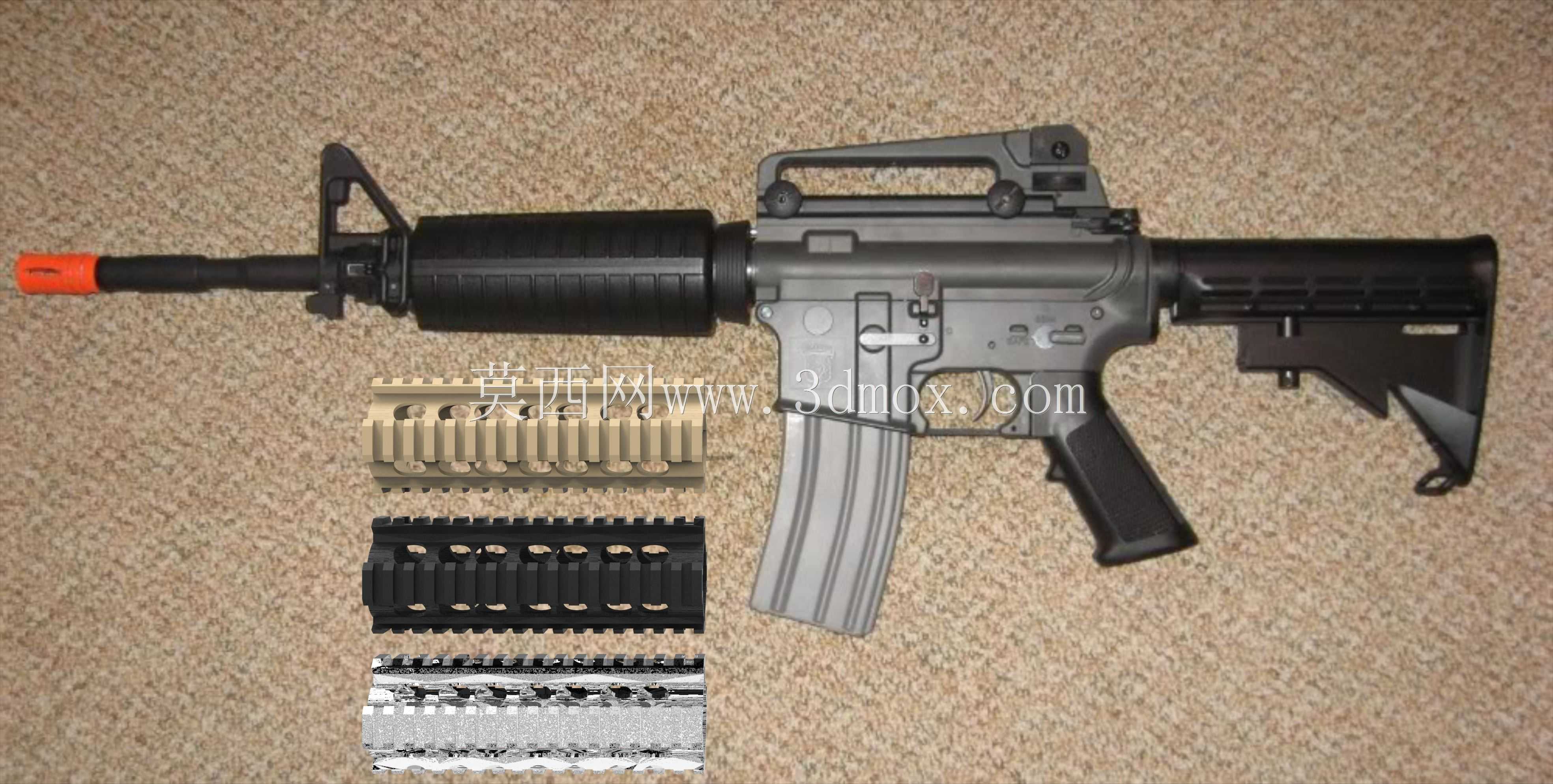

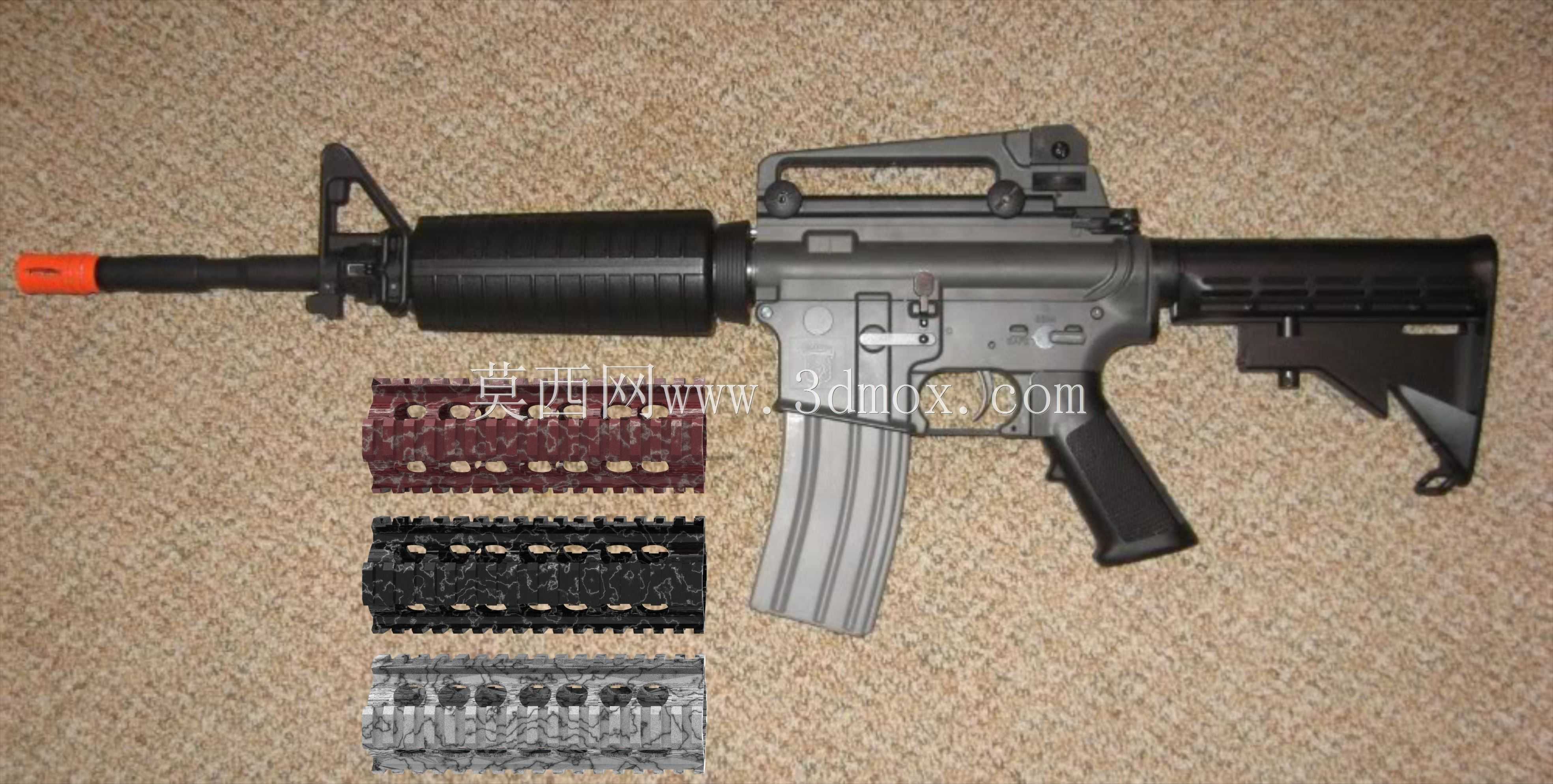

在外形尺寸与安装边界层面，该导轨系统的整体长度适配标准M4卡宾枪的护木区间，安装后不会超出枪管与机匣的原有边界，不会影响枪械的正常分解保养操作，外径尺寸符合主流战术配件的安装高度要求，安装瞄准类附件后可与机匣顶部的瞄准基线保持高度一致，无需额外加装增高垫片即可实现正常瞄准。导轨的固定结构采用快拆式卡扣设计，安装与拆卸无需专用工具，可快速完成配件的更换与维护，卡扣的锁紧力度可根据实际需求进行微调，保证安装后与护木紧密贴合，不会出现晃动移位的问题。
