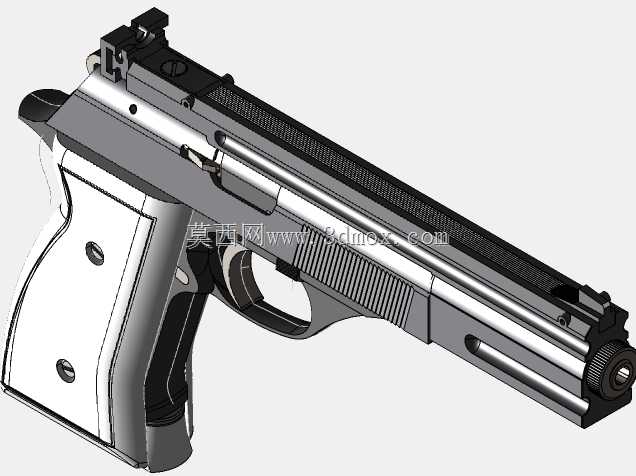

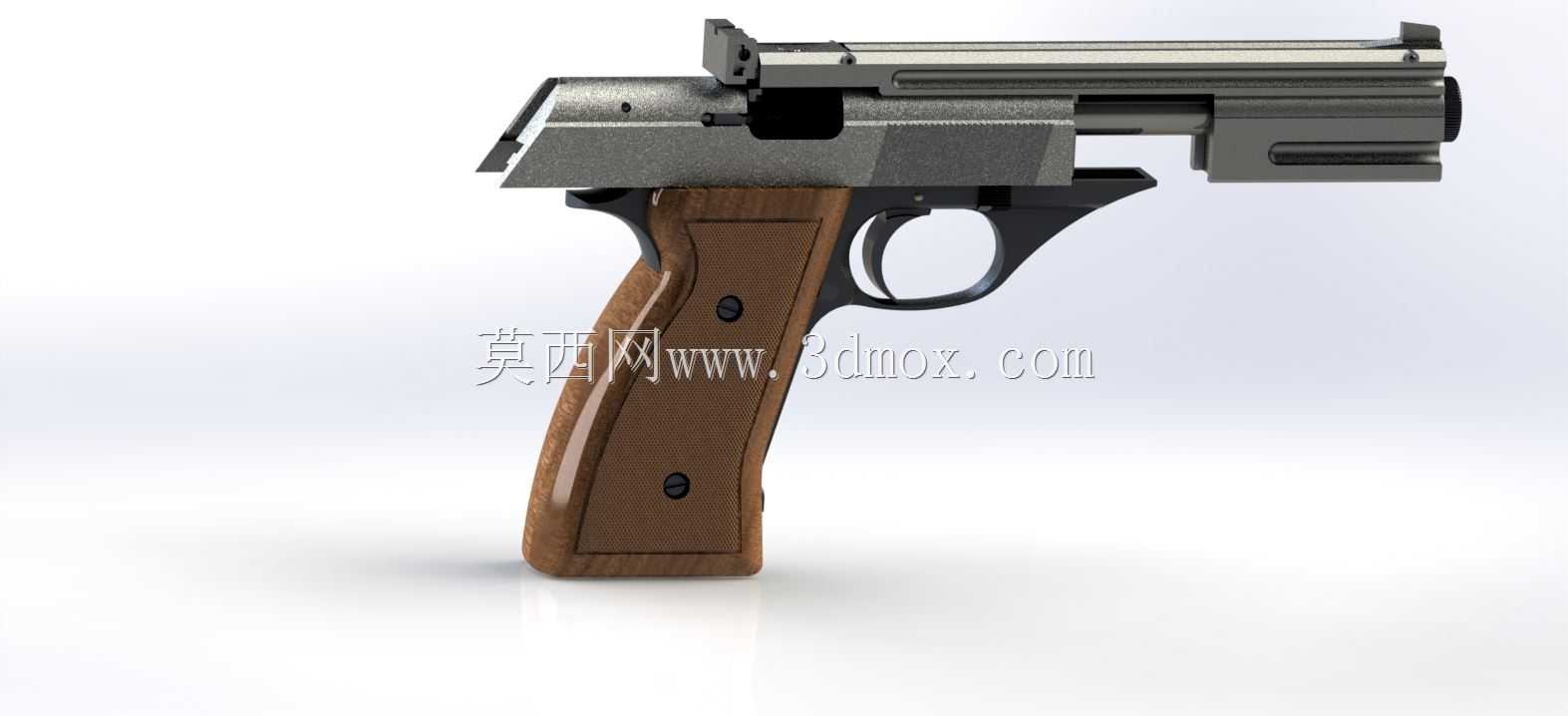

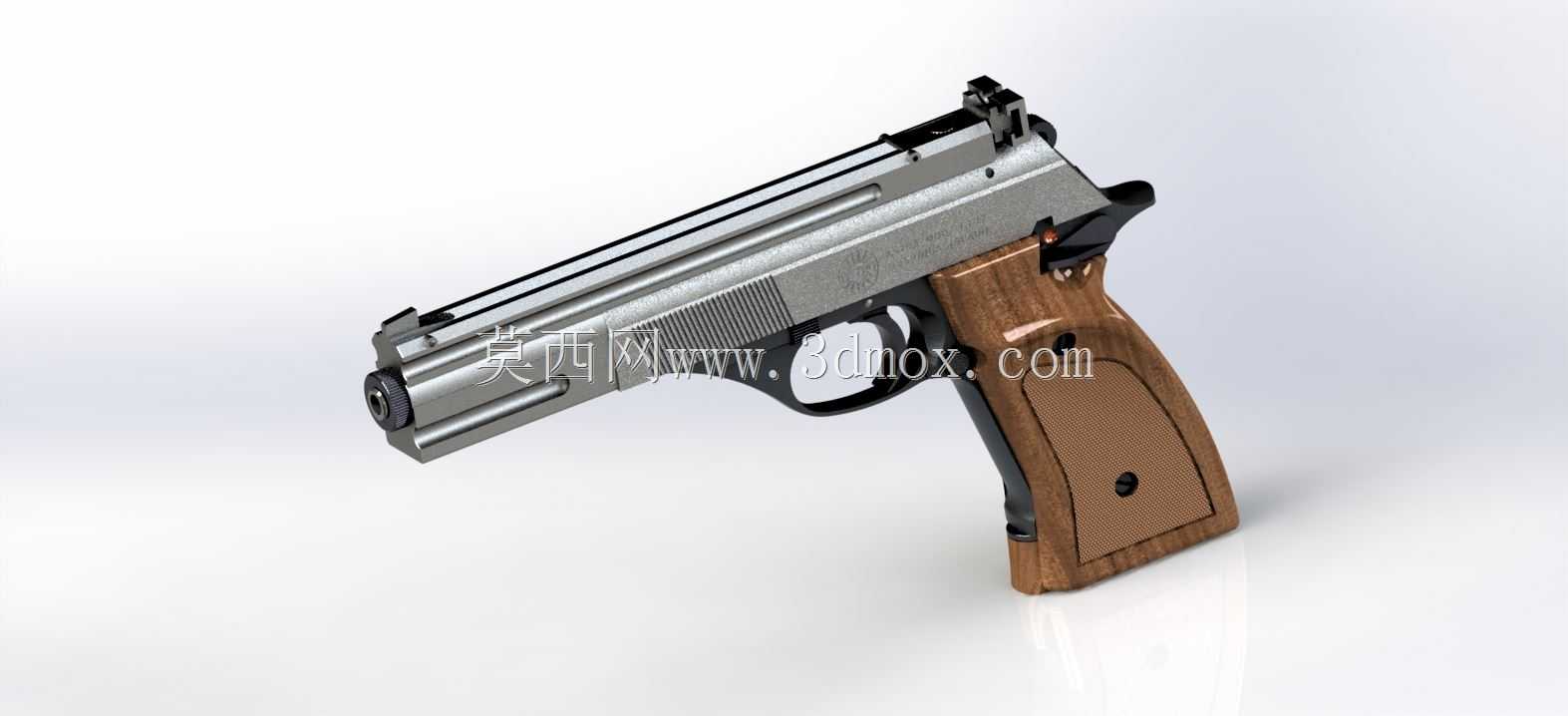

阿斯特拉TS-22型点22口径手枪结构建模

本次建模还原的这款小口径手枪，最初定位是民用射击运动场景使用的竞赛级枪械，在民用靶场射击训练、初级射击爱好者入门练习场景中有着较长的应用周期，其结构设计充分考虑了小口径弹药的低后坐力特性，整体结构布局紧凑，没有冗余的外置结构。从结构设计思路来看，整枪采用经典的枪管短后坐自动原理适配小口径边缘发火弹药，套筒部分采用整体铣削成型的钢结构，表面做了哑光氧化处理，既保证了往复运动的结构强度，也避免射击过程中反光干扰瞄准线。握把部分采用层压木质贴片与金属握把框架结合的设计，木质贴片的曲面轮廓完全贴合人手握持的自然掌形曲线，虎口位置做了内凹过渡处理，连续射击过程中能有效分散后坐力对手掌的冲击，握把贴片通过底部的沉头螺钉与框架固定，拆装维护不需要专用工具，日常擦拭保养的操作门槛较低。枪管部分采用固定式线膛设计，与套筒座的配合间隙控制在极小的公差范围内，保证射击过程中枪管的指向一致性，照门与准星采用固定式机械瞄具，照门做了方形缺口设计，准星为片状带防反光纹路，在常规光照条件下能快速完成瞄准线对齐。扳机组件采用单动击发结构，扳机力调校在适合竞赛射击的区间，扳机行程较短，击发反馈清晰，能有效降低扣扳机过程中对瞄准线的干扰。保险机构设置在套筒座侧方，操作位置刚好在拇指自然触碰的范围内，切换保险状态的操作行程适中，不会出现误触或者操作卡滞的问题。从安装边界与尺寸来看，整枪长度控制在适合单手握持的区间，套筒宽度较窄，手掌较小的使用者也能稳固握持，枪管轴线高度较低，射击过程中枪口上跳幅度小，连续射击的节奏更容易控制。弹匣采用单排供弹结构，弹匣容量适配小口径弹药的民用使用规范，弹匣插口做了倒角导向，更换弹匣时能快速对位，不需要刻意调整角度。建模过程中对各个零件的配合间隙做了还原，包括套筒与套筒座的导轨配合面、扳机连杆的运动空间、击针的活动行程都按照实物的装配关系做了对应，能直观呈现整枪的装配逻辑与运动原理，对于轻武器结构学习、机械原理演示场景来说，这类高精度的结构模型能帮助从业者快速理解传统手枪的结构设计逻辑，也能作为民用射击器材结构优化的参考基础，在做同类型小口径枪械的结构改型时，可以参考其握把人机工程设计、套筒配重分布的思路，优化改型产品的握持手感与射击稳定性。
