带战术附件的模块化AR15步枪结构设计

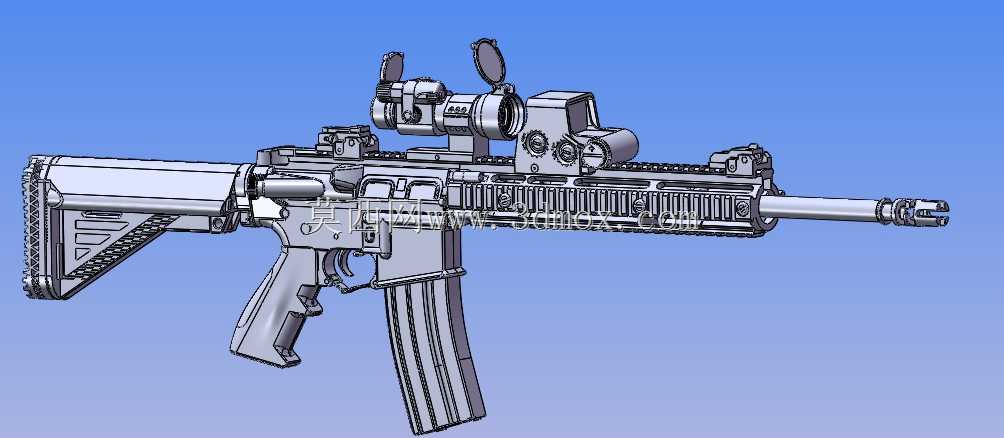

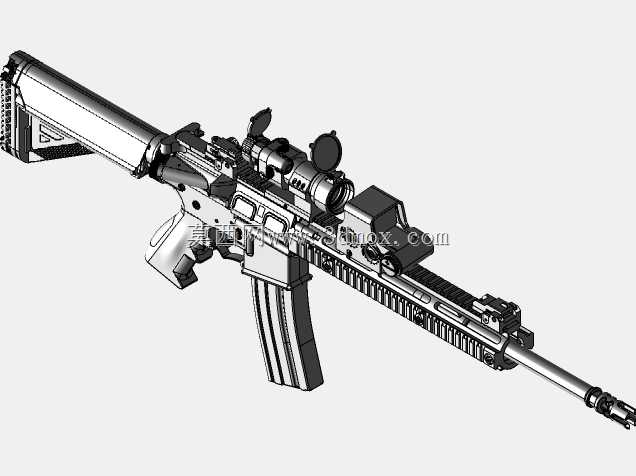

本次呈现的枪械结构设计，围绕AR15平台的模块化特性展开，核心适配军警战术训练、轻武器结构教学、装备改装验证等实际场景，可作为轻武器研发阶段的结构验证载体，也能为战术附件适配提供安装基准参考。从功能特性来看，整枪采用上下机匣分体式结构，上下机匣通过前后固定销实现快拆连接，无需专用工具即可完成上机匣与下机匣的分离，便于日常维护时清理枪膛、更换击发组件，也能快速更换不同长度的上机匣总成，适配近距离CQB作战、中距离精准射击等不同任务需求。护木部分采用四面皮卡汀尼导轨设计，导轨截面尺寸符合北约标准战术附件安装规范，可兼容市面上绝大多数战术配件，图中模型搭载的组合式瞄准系统，包含内红点快速瞄准镜与增倍镜组合，同时预留了机械瞄具的安装位，在光学瞄具受损时可快速切换至机械瞄具完成应急射击，护木侧面与下方导轨还可根据任务需求加装战术灯、激光指示器、前握把、榴弹发射器等附件，拓展性覆盖绝大多数单兵战术场景。设计过程中，首先对核心受力部件进行了结构强度校核，枪管与节套的连接采用过盈配合加固定销的组合方式，保证连续射击时的结构稳定性，避免枪管移位影响射击精度；枪托采用可伸缩式结构，伸缩档位设置清晰，不同臂长的使用者可根据自身使用习惯调整枪托长度，枪托尾部的橡胶缓冲垫可有效吸收后坐能量，降低连续射击时的可感后坐力，提升连发可控性。弹匣采用标准30发容量的双排双进结构，弹匣插口尺寸符合通用AR15弹匣规范，可兼容同规格的不同材质弹匣，弹匣卡笋设置在扳机护圈前方，射手操作手无需离开握把即可完成弹匣更换动作，快慢机采用双侧可操作设计，左右手使用者均可快速切换保险、单发、连发档位，适配不同使用习惯的射手。从安装边界来看，整枪在未加装附件时的核心尺寸控制合理，加装瞄准镜等顶部附件后，整体高度不会影响常规携行，护木外径与枪管的同轴度公差控制在合理范围内，保证各附件安装后与枪管轴线的平行度符合射击精度要求，所有活动部件的运动行程均预留足够安全间隙，避免射击过程中出现部件卡滞问题，击发组件的各零件配合间隙经过反复调整，保证扳机力处于合适区间，既避免走火风险，也能保证射击时的扳机手感一致性。
