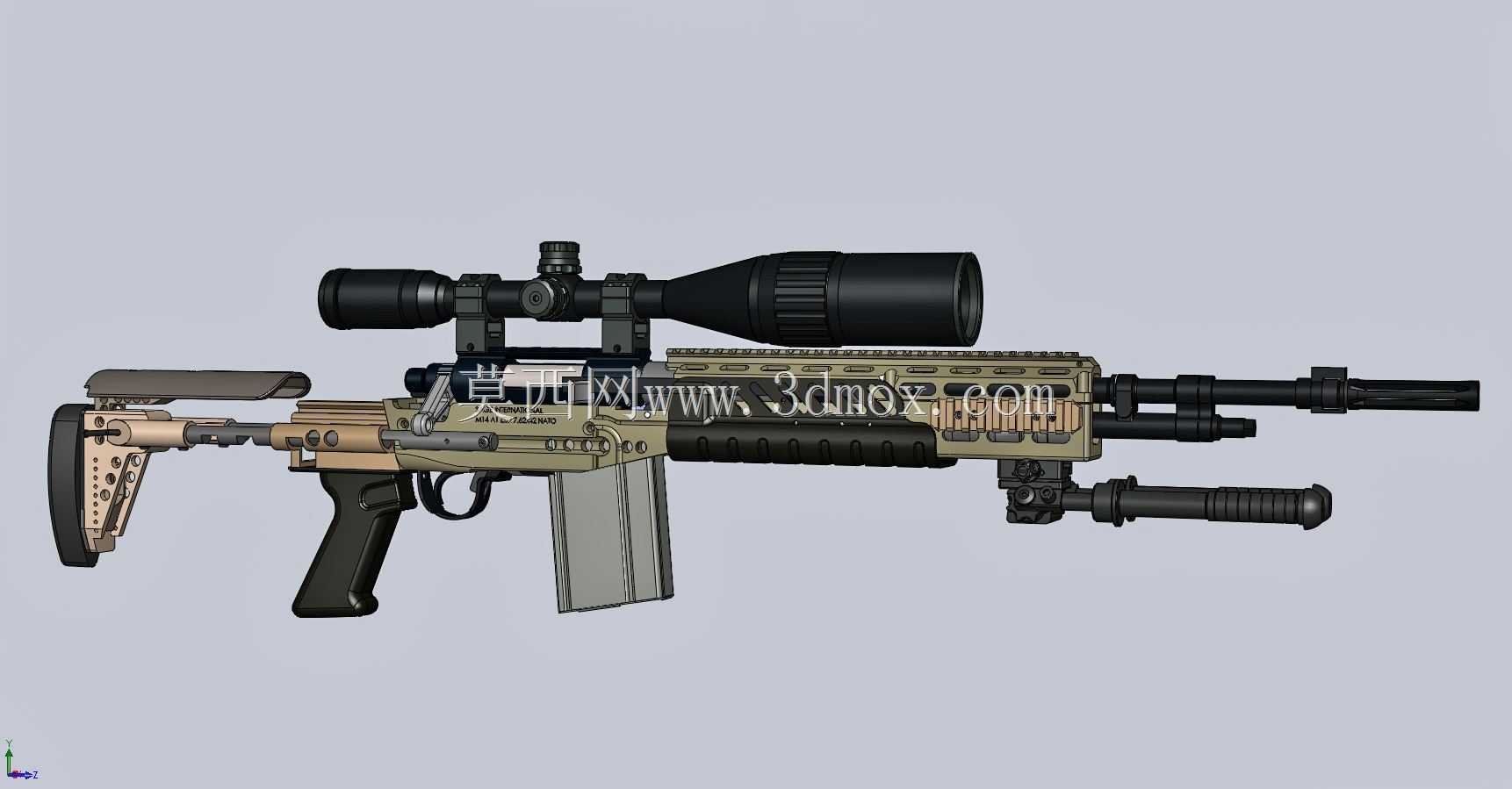

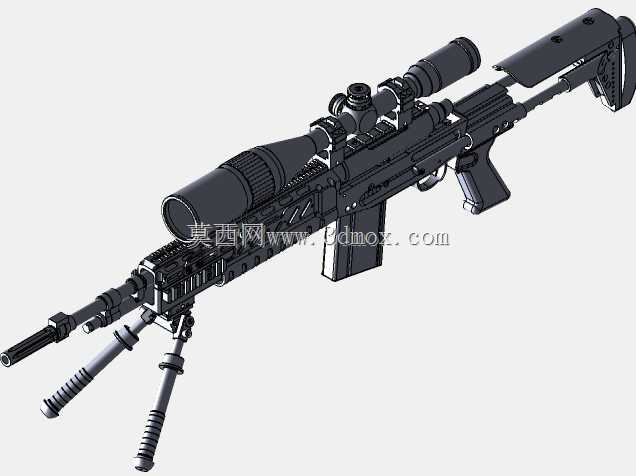

M14EBRVSR气枪原型结构三维建模

这款M14 EBR VSR原型的三维结构建模，核心围绕气枪类产品的实际使用场景展开设计还原，覆盖民用休闲射击、战术模拟训练、影视道具制作等多个应用领域，建模过程中优先保证各功能部件的装配逻辑与真实产品完全一致，避免出现结构干涉、装配错位等不符合工程实际的问题。从功能特性来看，模型完整还原了原枪的模块化设计思路，顶部全长度皮卡汀尼导轨可兼容不同倍率的光学瞄准镜、红点瞄准具以及战术照明配件，护木位置的导轨段可按需安装前握把、战术脚架等附件，适配不同使用场景下的握持与射击姿态需求；枪托部分采用可调节结构设计，能够根据使用者的臂长、贴腮高度调整抵肩位置与贴腮板高度，保证不同身形的使用者都能获得稳定的射击姿态，弹匣部分还原了标准容弹结构的外形与安装卡位，可与同系列标准弹匣模型实现通用互换。设计过程中优先梳理了各部件的运动逻辑，扳机组件的击发传动路径、拉机柄的往复运动行程、保险旋钮的档位切换角度都按照真实产品的机械结构做了约束设置，在三维环境中可直接模拟各部件的动作过程，方便后续做结构验证或者二次改型设计。外形尺寸方面，整枪长度控制在1120mm左右，枪管段长度占比约52%，护木外径最大处为62mm，瞄准镜安装后整枪高度为210mm，安装边界上，顶部导轨的皮卡汀尼槽间距严格按照标准尺寸设置，槽宽5.2mm，相邻槽中心距10mm，可直接适配标准规格的战术配件模型，不需要额外做尺寸修正；枪托折叠状态下整枪长度可缩短至830mm，折叠后的旋转轴位置做了限位结构，避免折叠后与机匣部件出现碰撞干涉。建模时对各部件的壁厚做了符合实际加工要求的设置，机匣主体壁厚控制在3.5mm，护木部分因为采用轻量化设计，壁厚设置为2.8mm，同时在内部增加了加强筋结构，保证结构强度的同时控制整体重量，握把部分的曲面完全按照人体工程学握持弧度做了曲率连续处理，握持区域的防滑纹理位置与真实产品一致，可直接用于后续的手板制作或者3D打印验证。各部件的装配配合公差按照民用枪械类产品的常规要求设置，活动部件的间隙控制在0.15-0.25mm之间，固定连接部件的过盈量设置在0.05-0.1mm区间，保证装配后既不会出现松动晃动，也不会因为过盈量过大导致装配困难。
